描述

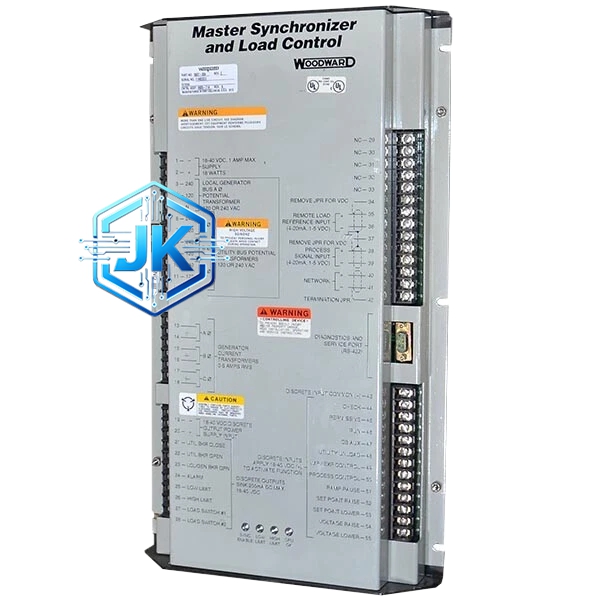

Woodward 9907-004
技术规格：
- 处理器：32位ARM Cortex-M4，主频168MHz，内置硬件浮点运算单元（FPU），运算能力强大
- 模拟量输入：8路，支持4-20mA、1-5VDC、0-10VDC，以及RTD Pt100/Pt1000温度信号，精度均达±0.1%FS
- 数字量输入：8路，支持干接点（无源）、24VDC（有源）、120VAC（有源）三种类型，输入阻抗可配置
- 模拟量输出：4路，4-20mA，精度±0.1%FS，用于控制燃油执行器和励磁调节器
- 数字量输出：6路继电器（5A/250VAC），用于启停控制、报警输出和保护跳闸
- 通信接口：Ethernet双网口（10/100Mbps，RJ45）、RS-485（Modbus RTU/TCP）、CAN 2.0B
- 电源：24VDC宽范围输入（85-265VAC），功耗小于15W，内置反接保护和过压保护
- 工作温度：-25°C 至 +70°C
- 防护等级：IP54（前面板），IP30（机柜内安装）
- 尺寸：144mm × 144mm × 85mm，标准面板嵌入式安装
- 重量：约1.2kg
- PID参数：比例带0.1-100%可调，积分时间0.1-100秒可调，微分时间0-10秒可调
- Droop范围：0-5%连续可调
- 频率精度：稳态频率偏差小于±0.01Hz
功能特点：
- 全数字PID调节，转速调节精度达±0.01%，响应速度小于50ms
- 支持Droop（下垂）控制（0-5%连续可调）和Isochronous（等时）控制两种模式在线一键切换
- 内置发电机全套保护功能：过压、欠压、过频、欠频、逆功率、失磁、过流、短路、V/Hz限制
- 支持ATS（自动转换开关）控制逻辑，切换时间小于200ms，支持自投自复和自投不自复两种模式
- 内置Web服务器，支持任意标准浏览器远程监控、参数设置和固件升级，无需安装专用软件
- 支持与Woodward 9905系列执行器直接数字通信（Woodward Net协议），无需D/A转换，通信延迟小于10ms
- 内置SD卡槽（最大32GB），支持运行数据和故障事件循环记录，数据保存周期最长90天
- 支持黑启动功能，电网全失电后可按预设顺序自启动各机组
- 内置负荷分配算法，支持多台机组并联时的自动负荷均衡
- 支持燃油喷射正时控制，根据转速和负荷自动优化喷射正时，提升燃烧效率降低排放
- 支持远程参数配置和诊断，通过Modbus TCP或Web界面均可操作
- 硬件看门狗，程序跑飞时自动复位，复位时间小于200ms
应用场景：
- 中大型柴油发电机组调速（500kW-20MW）
- 燃气发电机组调速（1-30MW）
- 船用发电机组主控制
- 移动电站（集装箱式）调速控制
- 数据中心备用电源调速管理
- 矿山自备电站调速
- 油田伴生气发电调速
- 医院备用电源调速
- 商业建筑备用电源调速
材质构成：
- 外壳：铝合金压铸 + 粉末喷涂，阻燃等级UL94 V-0，耐腐蚀耐高温
- 电路板：8层PCB，沉金工艺 + 三防漆全覆盖（防潮、防盐雾、防霉），工作温度范围-40°C至+85°C
- 端子：磷铜镀锡，接触电阻小于1mΩ，耐插拔次数大于500次
- 显示屏：5英寸彩色TFT LCD，分辨率480×272，阳光下可读，带LED背光
- 按键：6个薄膜按键，IP65防护等级，寿命大于100万次按压
- 密封圈：硅橡胶密封圈，耐温范围-40°C至+200°C
结构特征：
- 面板嵌入式安装，标准开孔尺寸138mm × 138mm，安装深度不小于80mm
- 前面板带5寸彩色LCD显示屏和6个薄膜功能按键（上/下/左/右/确认/返回）
- 后面板带双以太网口（RJ45）、RS-485口（DB9）、CAN口（凤凰端子）、USB口（Type-A）
- 顶部带四色LED状态指示灯：运行（绿色）、故障（红色）、通信（黄色）、报警（橙色）
- 底部带电源接线端子（24VDC和120/240VAC）和信号接线端子，分区明确，标识清晰
- 散热孔位于顶部和底部，形成自然对流散热通道
工作原理：控制器以10ms周期接收来自发动机的电压（PT）、频率（CT）、电流（CT）信号和磁电式转速传感器信号，同时采集油温、水温、机油压力等辅助信号。所有信号经A/D转换后与设定值比较，进入数字PID调节器运算。PID输出经D/A转换为4-20mA模拟量信号或经数字总线（Woodward Net协议）发送至9905系列执行器，控制油门齿条或燃料阀开度，实现转速精确调节。当负载突变时，PID算法在50ms内调整输出，维持转速稳定。同时，电压调节器模块采集发电机端电压，经独立PID运算后输出至励磁系统，维持电压恒定。所有运行参数和故障信息通过双以太网上传至上位SCADA系统，通信周期为100ms。
安装要求：
- 面板嵌入式安装于控制柜内，开孔尺寸138mm × 138mm，安装深度不小于80mm
- 周围留有至少30mm散热空间，上下方不得有遮挡物，顶部和底部散热孔不得被覆盖
- 通信线缆使用Cat5e以上屏蔽双绞线，屏蔽层单端接至控制柜接地排
- 24VDC电源需配备浪涌保护器，瞬态抑制电压小于500V，保险丝容量2A
- 接地电阻小于4Ω，信号地与保护地分开接至接地排，接地线截面积不小于4mm²
- 磁电式转速传感器电缆与动力电缆间距大于150mm，交叉时保持90度交叉
- RS-485通信线缆使用120Ω特性阻抗屏蔽双绞线，两端加装120Ω终端电阻
- 安装后需进行全通道信号校准和零位标定，校准周期为每半年一次
使用注意事项：
- 首次上电需进行出厂参数恢复和现场参数配置，配置时间约1.5小时，建议由Woodward认证工程师操作
- 每半年导出一次运行日志和故障记录至USB存储设备或SD卡，数据保存不少于90天
- 固件升级必须使用Woodward官方Toolbox软件，严禁非授权操作，升级前必须完整备份全部参数
- LCD屏幕避免长时间阳光直射，阳光直射会加速屏幕老化，建议加装遮阳罩
- 每年清洁一次散热风扇滤网，使用干燥压缩空气吹扫，严禁使用湿布擦拭
- 磁电式转速传感器气隙需每季度检查一次，标准气隙为1.0mm±0.2mm，气隙偏差超过0.3mm需重新调整
- 控制器内部有大容量电解电容，断电后需等待30秒以上再进行接线操作
- 严禁在控制器运行时带电插拔通信线缆
- 每两年进行一次全通道精度校准，包括转速通道、电压通道、电流通道和输出通道
