描述

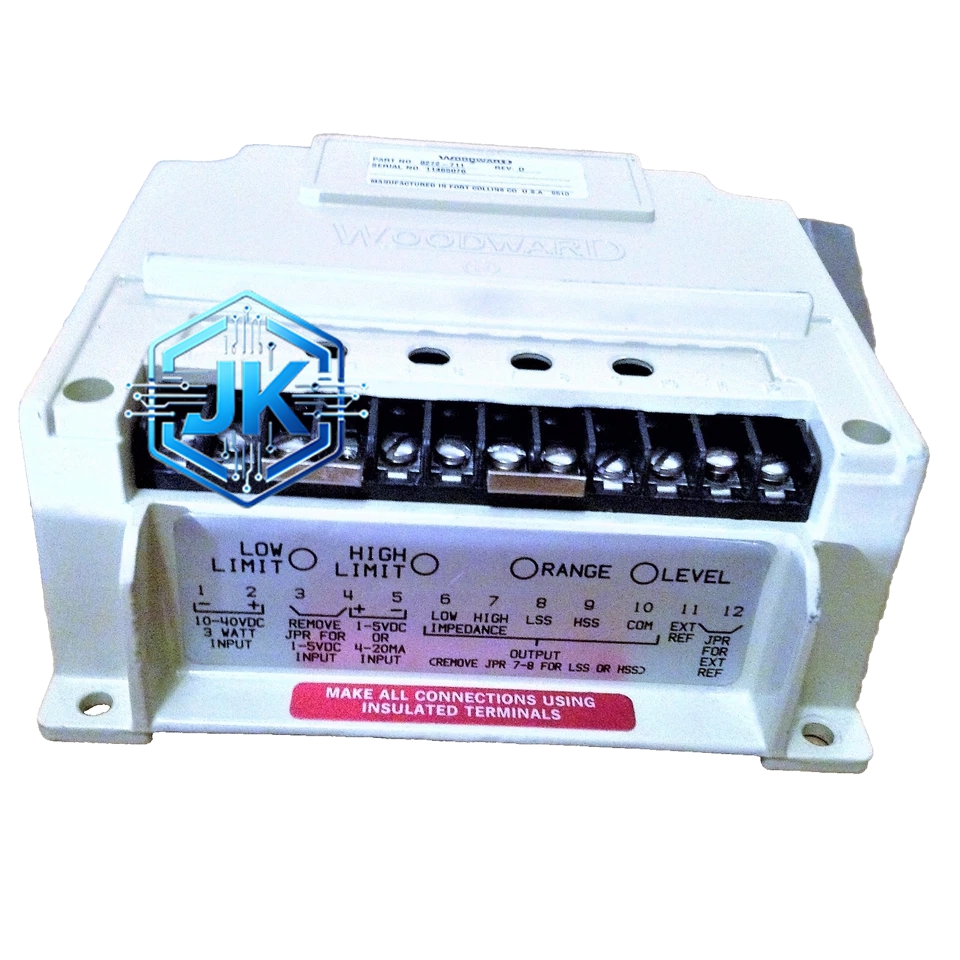

Woodward 8272-711
功能特点：
- 接收来自电流互感器（CT）或功率变送器的信号
- 内置PI调节器，实现恒功率/恒电流控制
- 支持负载设定（电位器或远程信号）
- 具有过载保护功能，负载超过设定值时自动降速
- 支持功率因数补偿功能
- 与8271调速器配合可实现”调速器+负荷器”双闭环控制
技术规格：
- 电流输入：0~5A AC（来自CT二次侧）
- 功率输入：0~10VDC（来自功率变送器）
- 负荷设定：0~100%额定功率
- 输出：4-20mA（至调速器速度设定端）
- 供电：24VDC
- 精度：±2% FS
- 工作温度：-10°C ~ +50°C
- 防护等级：IP20
材质构成：
ABS塑料外壳，内部为模块化电路板，电位器和接线端子为标准化设计。
结构特征：
DIN导轨安装，宽度约72mm，前面板带有负荷百分比指示表和设定旋钮。
工作原理：
电流互感器检测发电机输出电流，经整流后产生与负荷成正比的直流信号。该信号与负荷设定值比较，偏差经PI调节后输出4-20mA信号至8271调速器的速度设定端，从而调整发动机油门，使输出功率维持在设定值。
安装要求：
- 电流互感器安装在发电机输出母线上，变比需与控制器匹配
- 与8271调速器之间的连接线需使用屏蔽电缆
- 安装位置应便于观察负荷表
使用注意事项：
- CT二次侧严禁开路，否则会产生高压危险
- 负荷设定值不应超过发电机额定功率的90%（留有余量）
- 并联运行时各机组的8272设定值需一致
应用场景：
多台柴油发电机组并联运行、船舶电站负荷管理、矿山自备电站。
