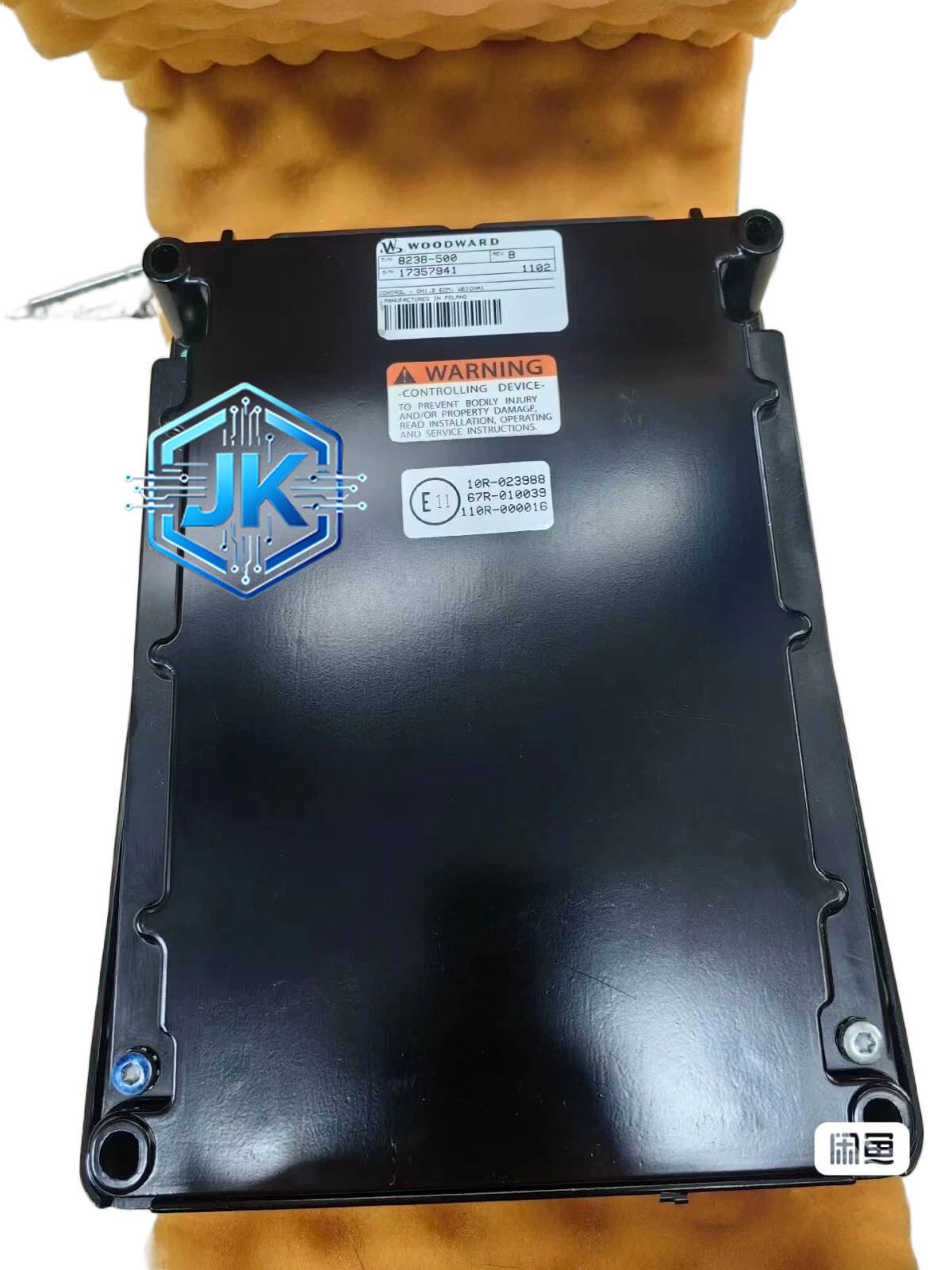

Woodward 8238-500
技术规格：
- 处理器：32位ARM Cortex-M4，主频120MHz
- 电压输入：2路，PT二次侧100V或110V，精度±0.1%
- 电流输入：2路，CT二次侧5A或1A，精度±0.2%
- 模拟量输出：2路，4-20mA，用于控制励磁调节器
- 数字量输入：6路，包括并网状态、保护信号、模式选择等
- 数字量输出：4路继电器（5A/250VAC）
- 通信接口：RS-485（Modbus RTU）
- 电源：24VDC（85-265VAC宽范围输入）
- 工作温度：-20°C 至 +60°C
- 防护等级：IP54（前面板）
- 电压调节精度：±0.5%
- 响应时间：小于40ms
- 尺寸：96mm × 96mm × 75mm，小型面板式安装
功能特点：
- 全数字PID电压调节，调节精度±0.5%，响应时间小于40ms
- 内置发电机基本保护：过压、欠压、过频、欠频
- 支持恒电压（CV）和恒功率因数（CPF）两种运行模式
- 支持自动调压和手动调压两种模式在线切换
- 支持与Woodward 9907调速器联动
- 支持RS-485远程监控
应用场景：
- 小型同步发电机电压调节（100kW-2MW）
- 小型柴油发电机组AVR
- 小型燃气发电机组AVR
- 小型船舶发电机电压控制
材质构成：
- 外壳：铝合金压铸 + 粉末喷涂，UL94 V-0
- 电路板：6层PCB，三防漆覆盖
- 端子：磷铜镀锡
- 显示屏：3.5英寸TFT LCD
安装要求：
- 面板安装，开孔92mm × 92mm
- PT和CT二次侧电缆使用屏蔽电缆
- 接地电阻小于4Ω
- CT二次侧严禁开路
使用注意事项：
- CT二次侧严禁开路
- 每半年校验一次电压和电流通道
- 固件升级使用Woodward专用工具
