描述

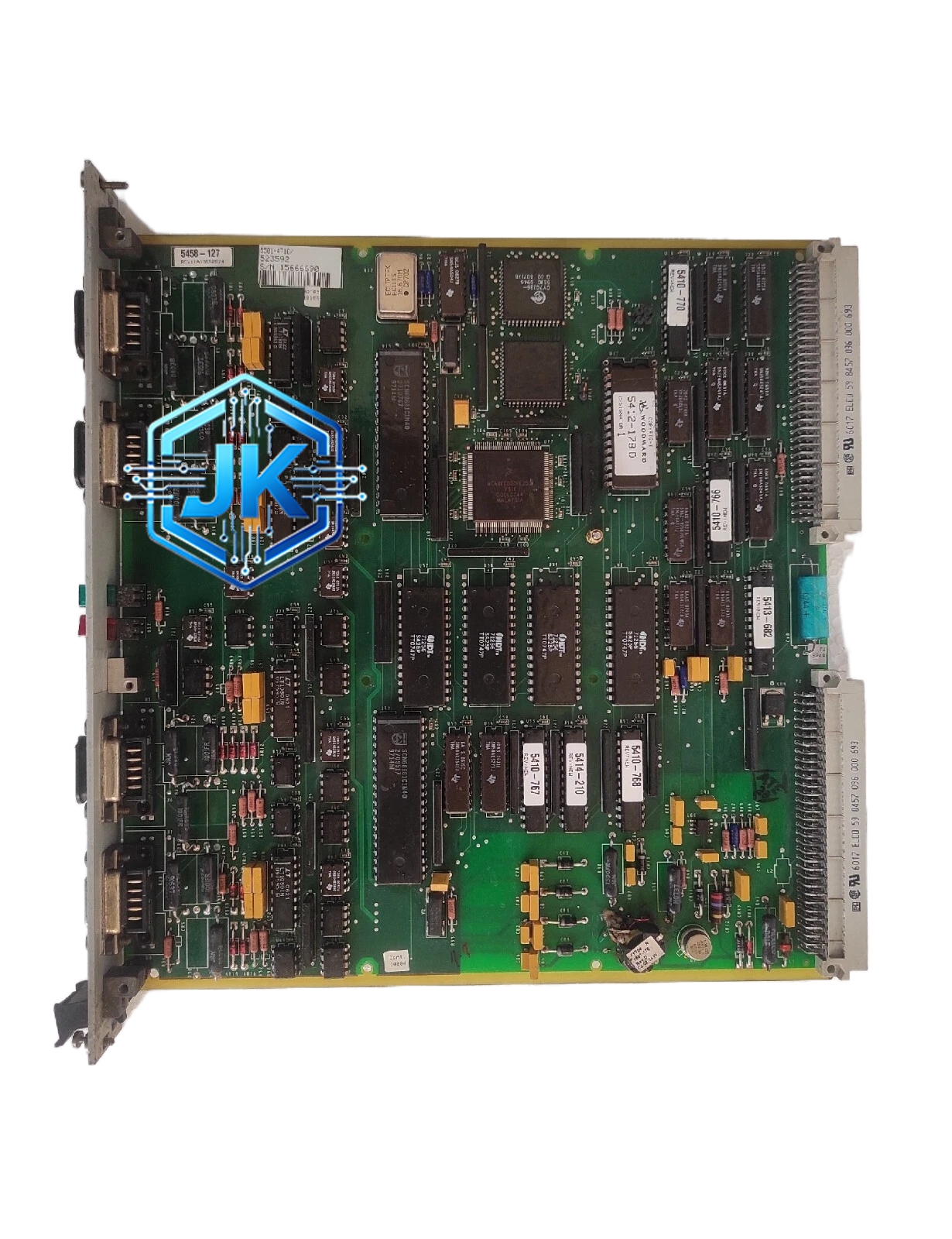

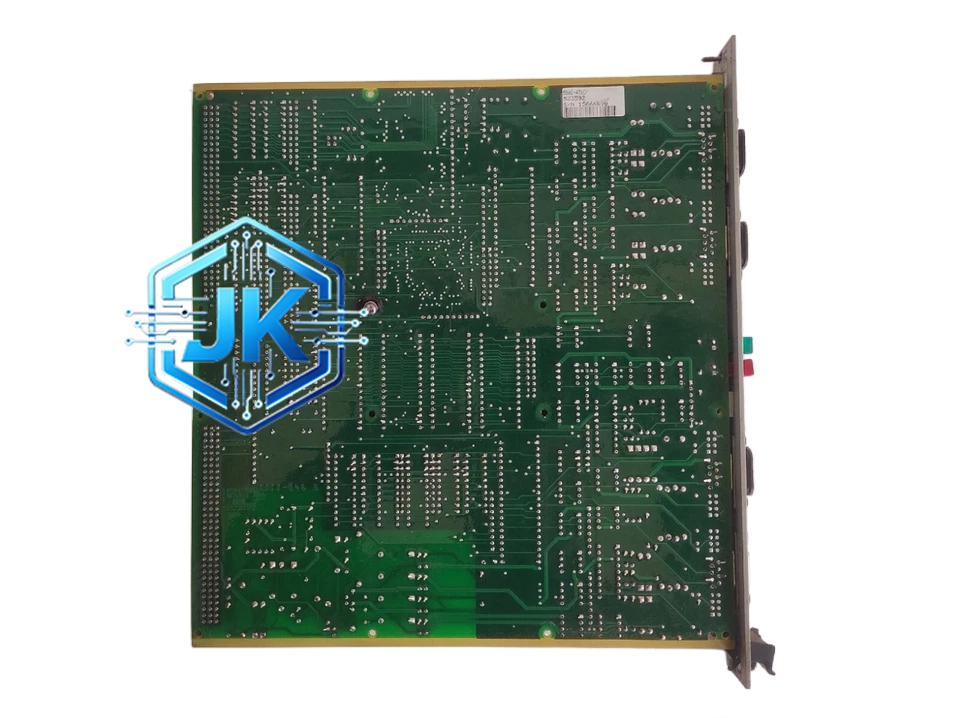

Woodward 5501-471C
技术规格：
- 输入信号：发电机端电压（PT，100V / 110V / 400V / 6.6kV 可选）+ 发电机端电流（CT，5A / 1A 可选）
- 输出信号：4-20mA 励磁电流控制信号（双通道可选）
- 供电电压：24VDC ±10% 或 220VAC
- 数字输入：8 路（干接点 / 24VDC 可选）
- 数字输出：4 路（继电器，无源触点）
- 模拟输入：4 路（4-20mA / 0-10V）
- 模拟输出：2 路（4-20mA）
- 通讯接口：RS-485（Modbus RTU）+ Ethernet（Modbus TCP）
- 防护等级：IP54（面板安装）
- 工作温度范围：-20°C 至 +60°C
- 控制周期：15ms
- 响应时间：小于 80ms
- 功耗：约 5W
功能特点：
- 内置 PID 电压调节算法，电压调节精度 ±0.3%
- 支持恒电压调节（AVR）和恒功率因数调节（PF）两种模式
- 支持双通道励磁控制，主备通道自动切换
- 完整的发电机保护：过励磁、欠励磁、V/Hz 保护、逆功率、过流、接地故障、失磁等 14 项
- 支持 Modbus TCP 通讯，可直接接入 SCADA 系统
- 支持远程监控与参数修改
- 支持软启动功能，建压时间 3-15 秒可调
- 支持与 Woodward 8250/8270/8280 系列控制器无缝配合
- 具备完善的故障自诊断功能，可记录 100 次故障事件
应用场景：
陆用柴油发电机组、燃气发电机组、工业同步发电机、小型水电站发电机、数据中心备用发电机组
性能参数：
- 电压调节精度：±0.3% 设定值
- 频率响应：0-50Hz
- 软启动时间：3-15 秒可调
- 阶跃响应超调量：小于 8%
- 稳态误差：小于 0.2%
材质构成：
- 外壳：铝合金压铸，阳极氧化
- 面板：304 不锈钢
- PCB：覆三防漆
- 端子：铜合金镀镍
- 连接器：航空插头，抗震 10g
结构特征：
- DIN 导轨安装（35mm）或壁挂安装
- 前面板可拆卸
- 尺寸约为 200mm × 160mm × 120mm
- 重量约 1.5kg
工作原理：
与 5501-318C 基本一致，增强之处在于双通道励磁控制和 Modbus TCP 通讯。双通道设计中，主通道输出 4-20mA 信号至励磁整流器，备通道实时跟踪主通道输出。当主通道故障时，备通道在 10ms 内接管输出，确保励磁不中断。Modbus TCP 通讯使 AVR 可直接接入工厂 SCADA 系统，无需额外协议转换。
安装要求：
- 安装在发电机控制柜内，柜内温度不超过 50°C
- PT 和 CT 的二次侧必须可靠接地
- 励磁信号线需使用屏蔽双绞线
- 接地电阻小于 4Ω
- Ethernet 端口需连接至工厂局域网交换机
使用注意事项：
- PT 变比和 CT 变比需在参数中正确设置
- 软启动时间需根据发电机容量设定
- 每 6 个月检查一次 PT 和 CT 接线状态
- Modbus TCP 固定 IP 地址需与工厂网络规划一致
