描述

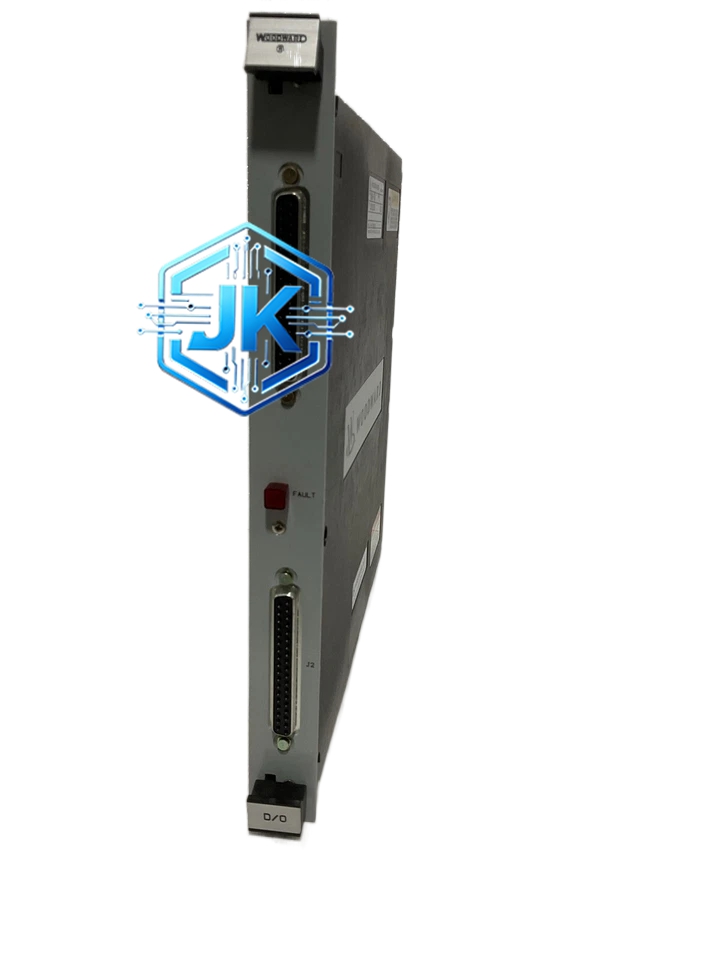

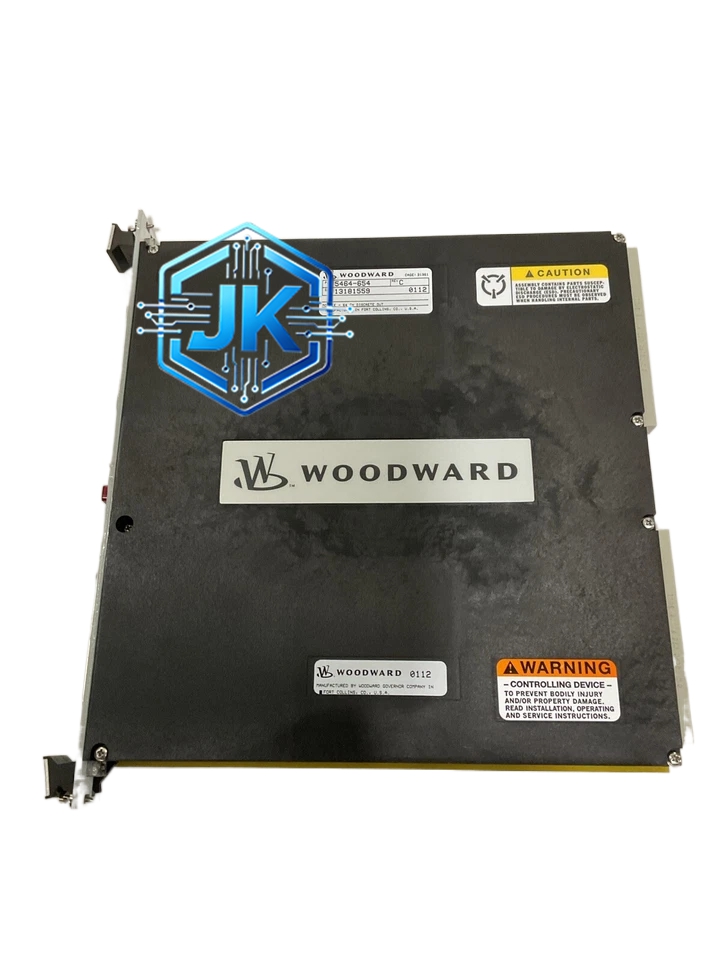

Woodward 5464-654
技术规格：
- 产品系列：Woodward 5464系列数字式电子调速器
- 子型号配置：654（6模拟入 + 5离散入 + 4离散出）
- 控制功能：发动机转速控制、负载控制
- 运行模式：等时模式（Isochronous）、下垂模式（Droop）、基本负载模式（Base Load）
- 速度传感器输入：MPU（磁电式）、MPS（有源式）、霍尔效应传感器
- 执行器驱动：PWM输出，驱动Woodward L系列、F系列、P系列、PISC系列执行器
- 模拟输入：6路4~20mA / 0~20mA（可配置）
- 模拟输出：1路4~20mA（速度指令输出）
- 离散输入：5路24V DC开关量输入
- 离散输出：4路继电器驱动输出
- 通信接口：RS-232串行端口（9针连接器）
- 工作电源：24V DC
- 速度控制精度：±0.25%满量程
- 响应时间：小于50ms
- 工作温度：-40℃ ~ +70℃
- 防护等级：IP20（普通位置）
- 安装方式：DIN导轨安装或面板安装
- 重量：约0.8kg
- 认证标准：CE认证
功能特点：
- 自适应速度感应：自动识别并适配MPU、MPS、霍尔效应等多种速度传感器，无需手动配置传感器类型
- 三种运行模式：等时模式用于恒速运行，下垂模式用于多机并联负载分配，基本负载模式用于恒定负载输出
- 软负载转移：机组并入或退出总线时自动执行软加载/卸载，避免电流冲击
- 内置斜坡函数：启动和停机时自动执行转速斜坡，防止突加/突卸负载
- 扭矩限制功能：防止发动机过载，保护发动机和传动系统
- 低速感应功能：发动机转速低于设定值时自动切换至怠速控制
- 空载降速功能：负载突降时自动降低转速设定点，防止超速
- 远程速度设定：支持4~20mA远程速度参考输入
- 负载设定：支持4~20mA远程负载参考输入
- 故障数据记录：记录异常停机时的运行参数，便于故障分析
- 前面板LED指示：运行状态、故障状态一目了然
应用场景：
- 中小型柴油发电机组速度控制
- 气体发动机发电机组控制
- 泵组和风机的速度调节
- 船舶辅机发动机控制
- 矿山小型备用电源
- 农业灌溉泵站控制
性能参数：
| 参数项 | 数值 |
|---|---|
| 模拟输入 | 6路 4~20mA |
| 离散输入 | 5路 24V DC |
| 离散输出 | 4路继电器 |
| 模拟输出 | 1路 4~20mA |
| 速度精度 | ±0.25% FS |
| 响应时间 | <50ms |
| 电源 | 24V DC |
| 工作温度 | -40℃ ~ +70℃ |
| 防护等级 | IP20 |
| 通信 | RS-232 |
| 重量 | 约0.8kg |
材质构成：阻燃ABS工程塑料外壳，FR-4多层PCB电路板，专用数字调速ASIC芯片，光耦隔离电路，继电器驱动电路（含续流二极管），弹簧接线端子排，LED状态指示灯。
结构特征：紧凑型DIN导轨模块（约半槽宽度），前面板配有RS-232端口（9针）、电源指示LED、运行状态LED、故障指示LED、可插拔弹簧端子块（模拟I/O和离散I/O），后面板为DIN导轨卡扣和总线连接器。整体尺寸小巧，适合空间受限的控制柜安装。
工作原理：微处理器通过速度传感器实时采集发动机转速信号，通过模拟输入采集负载电流和其他过程参数，根据设定的运行模式（等时/下垂/基本负载）和速度/负载设定值，通过PID控制算法计算出执行器控制指令，通过PWM输出驱动燃油执行器，调节燃油供给量，实现发动机转速的精确控制。当负载变化时，控制器自动调整燃油供给量，维持转速稳定或按下垂特性分配负载。故障数据记录器持续监测系统状态，异常时自动记录关键参数。
安装要求：
- DIN导轨安装或面板安装，确保通风良好，上下留有至少50mm散热空间
- 24V DC电源独立配置，与大功率设备电源分开
- RS-232端口通过9针连接器连接外部PC进行参数配置
- 模拟量信号线使用屏蔽双绞线，屏蔽层单端接地
- 接地端子必须可靠接地，接地电阻小于4Ω
- 离散输入线与动力线分开布线，间距大于10cm
- 速度传感器线使用屏蔽电缆，远离动力线
使用注意事项：
- 首次使用前必须通过PC连接RS-232端口进行参数配置
- 确认速度传感器类型与控制器自适应设置匹配
- PWM输出驱动执行器时需确认执行器型号匹配（L/F/P/PISC系列）
- 定期检查端子块连接是否牢固
- 故障数据记录功能需在配置软件中启用
- 更换时654配置需与原系统I/O点数匹配
