描述
Toshiba CPUX01-01
技术规格 供电 24VDC，最大消耗电流 1.5A；通讯接口包含以太网 TCP/IP、RS485 Modbus RTU；内部总线连接东芝系列 I/O 模块；程序存储器具备掉电保持；工作温度 – 10℃~55℃；标准机架插卡式结构。
功能特点 执行梯形图、功能块控制程序；PID 连续调节、联锁保护、顺序启停逻辑；内置自诊断，CPU、内存、总线故障面板报警；支持程序在线监控、在线下装；以太网对接 SCADA 上位监控系统，RS485 连接现场仪表与 HMI。
应用场景 电厂锅炉辅机控制系统、汽轮发电机配套 TOSMAP 系统、电站水处理程控系统、中小型工厂工艺联锁控制。

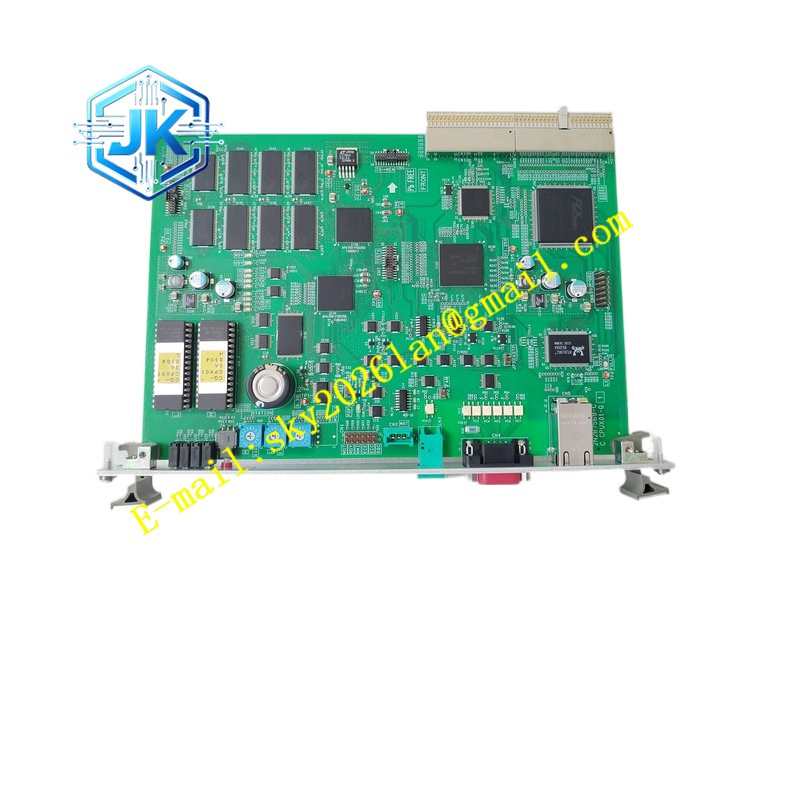

材质构成 FR4 多层工业 PCB；金属加固框架；镀金背板连接器；防静电塑料前面板。

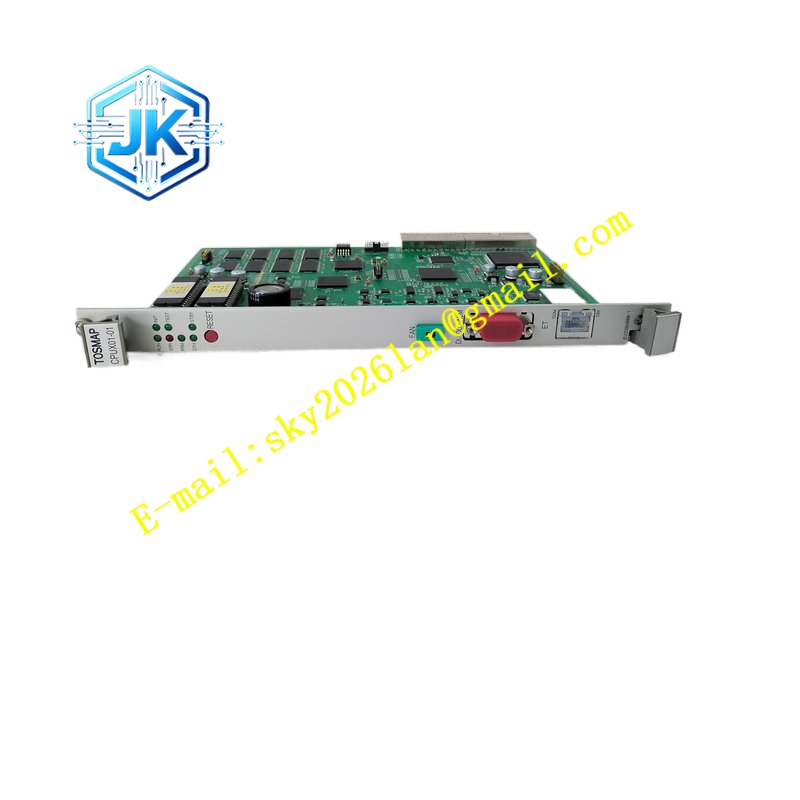

结构特征 机架插卡式结构，直接安装在东芝 TOSMAP 标准控制柜机架插槽；前面板电源、运行、故障状态 LED；后端背板总线接口，和电源、I/O 卡件通讯。
工作原理 工程师软件将控制程序下载至 CPU 板载存储器；CPU 周期性扫描 I/O 模块采集的现场信号，执行控制逻辑与 PID 运算；输出指令下发 I/O 模块驱动阀门、接触器；同时将工艺数据通过以太网、485 通讯上传监控画面。
安装要求 垂直安装在东芝原厂 TOSMAP 机架插槽，连接器完全贴合锁紧；控制柜保持恒温防尘；通讯线缆使用屏蔽线缆，单端接地；机架保护接地可靠。
使用注意事项 程序修改前完整备份工程；系统运行时禁止带电插拔 CPU 卡；定期检查机架风扇与机柜滤网；静电防护操作卡件，佩戴防静电手环。
