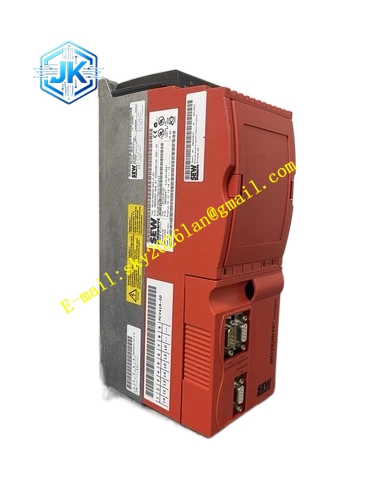

SEW MDF60A0030-5A3-4-00
技术规格 额定适配电机功率：3.0kW 三相输入电压：380VAC‑500VAC，50‑60Hz 控制模式：VFC 开环磁通控制、CFC 闭环电流矢量控制 内置制动斩波器，支持四象限运行 防护等级：IP20 工作环境温度：0℃~+45℃ 冷却方式：强制风冷 独立 24VDC 控制电源
功能特点 控制柜内部 DIN 导轨卡扣安装，支持螺丝固定。全套硬件保护：过流、过压、欠压、过热、接地故障、输出短路、编码器信号故障。6 路隔离数字输入，3 路数字输出含 1 路继电器输出，支持 PTC 电机温度检测。电机自动辨识，参数备份还原。内置定位功能、电子齿轮同步。故障日志、运行数据存储。内置 EMC 滤波电路，抑制电网电磁干扰。配置直流母线互联端子，支持多驱动器母线并联能量共享。
应用场景 中载包装设备独立伺服轴 中小型裁切设备定位伺服驱动 印刷涂布生产线辊筒同步控制 自动化中载滑台输送系统 中型旋转分度盘伺服定位
性能参数 输出频率范围 0Hz‑600Hz 过载能力 150% 额定电流持续 60 秒 闭环模式转速控制精度 ±0.01% 多段速运行，加减速斜坡独立可调 扭矩限制、纯扭矩控制模式 兼容增量编码器、HIPERFACE 绝对值编码器
材质构成 冷轧钢板外壳粉末喷涂防腐。多层工业 PCB 主控板，IGBT 功率逆变模块，NTC 温度传感器。镀金信号端子，高导电铜功率端子。阻燃塑料绝缘支架，高压直流电解电容，金属散热基座搭配内置散热风扇组件。
结构特征 垂直模块化柜体安装，背板 DIN 导轨卡扣与螺丝固定孔。前面板三色 LED 指示灯，指示运行、故障、总线通讯状态。上部布置功率端子，下部布置控制信号端子。侧面预留扩展插槽。功率腔体、信号腔体物理隔离，降低电磁干扰。可拆卸接线端子，配备直流母线互联端子。
工作原理 三相交流电送入主回路，整流桥转换为稳定直流母线电压。IGBT 逆变模块输出可调三相交流电驱动异步电机。编码器反馈转子转速位置信号，CFC 闭环矢量算法持续运算磁通和扭矩，动态调节输出，实现高精度调速定位。减速回馈再生电能经由制动斩波器消耗于外部制动电阻。故障触发硬件保护，切断功率输出，保存故障信息。多驱动器母线互连，实现再生能量互相利用。
安装要求 密闭控制柜内垂直竖立安装，禁止倒置、横向放置。上下预留充足散热间隙，风扇进出风口无遮挡。动力线缆、信号线缆分开布线，信号线缆全部使用屏蔽线缆。输入电压和铭牌参数保持一致。机柜环境远离粉尘、腐蚀性气体、凝露。PE 接地端子紧固连接机柜接地排。编码器线缆使用 SEW 专用屏蔽线缆。
使用注意事项 断电等待 10 分钟，母线电容充分放电，才可以开盖检修。上电确认三相输入电压平衡。调试阶段执行完整电机参数识别。输出侧禁止并联电容和浪涌吸收器件。定期清理散热器、风扇积灰，防止过热保护停机。插拔选件板执行防静电操作。外部制动电阻参数严格匹配设备，严禁制动端子短接。STO 安全回路接线严格按照官方手册执行。
