描述

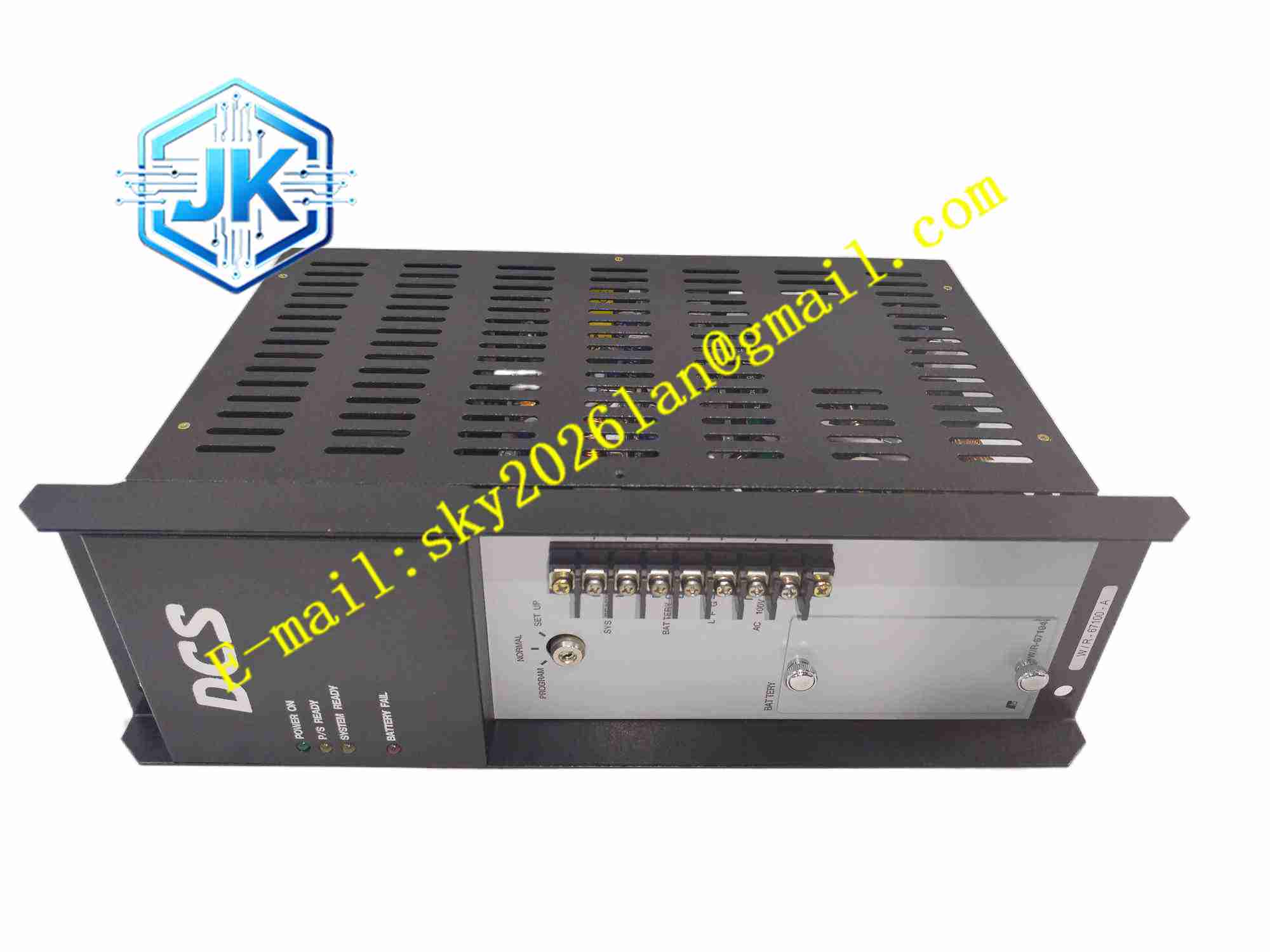

RELIANCE WR-67100-A
技术规格
- 品牌： Reliance Electric
- 型号： WR-67100-A
- 产品类型： 工业自动化电源模块
- 输入电压： 200 V AC 至 240 V AC
- 输出电压： 24 V DC
- 输出电流： 10.4 A
- 输出功率： 250 W
- 工作温度： -20°C 至 +60°C
- 安装方式： 模块化安装，适用于工业控制柜或系统机架
- 适用系统： 分布式控制系统及其他工业自动化设备
功能特点
- 将交流输入转换为稳定的 24 V DC 输出。
- 输出功率为 250 W，可满足多模块供电需求。
- 支持 10.4 A 连续输出电流。
- 模块化结构便于安装、更换和维护。
- 适用于 DCS、控制器、传感器和执行器供电。
- 具备较高转换效率，降低系统能耗和发热。
- 适合电力、化工、冶金、水处理等连续生产场景。
应用场景
- 分布式控制系统供电。
- 工业 PLC 和 I/O 模块电源。
- 过程控制柜内 24 V DC 母线供电。
- 传感器、继电器和执行器集中供电。
- 电力、石油、化工、冶金、造纸、水处理等工业现场。
- 通信、监控和自动化辅助设备供电。
性能参数
- 输入电压范围 200 V AC 至 240 V AC。
- 输出电压 24 V DC。
- 输出电流 10.4 A。
- 额定功率 250 W。
- 工作温度范围 -20°C 至 +60°C。
- 具体效率、纹波、过压保护、过流保护、短路保护、隔离等级、MTBF 和认证信息应以 Reliance Electric 官方手册为准。
材质构成
- 工业级电源主板
- 变压器或开关电源功率器件
- 整流滤波电路
- 电压调节与保护电路
- 金属散热结构
- 接线端子或连接器
- 工程塑料外壳或安装支架
- 状态指示灯和铭牌
结构特征
- 模块化电源结构，适合系统扩展。
- 前面板或侧面提供电源接线端子。
- 具备状态指示灯用于显示运行、故障或保护状态。
- 通常采用金属外壳或加强结构以提高散热和抗干扰能力。
- 安装方式与 Reliance 系统机架或标准控制柜兼容。
- 具体尺寸、重量、端子布局和防护等级应以实物和原厂资料为准。
工作原理
WR-67100-A 接入 200 V AC 至 240 V AC 交流电源后，通过整流、滤波、开关变换和稳压控制，将输入电能转换为稳定的 24 V DC 输出。模块内部保护电路持续监测输出电压、电流和温度状态。当出现过流、短路、过温或输入异常时，模块会进入保护状态，避免损坏负载设备。输出电压供给控制系统中的控制器、I/O 模块、继电器和传感器等设备。
安装要求
- 安装在通风良好的工业控制柜内。
- 确认输入电源为 200 V AC 至 240 V AC。
- 输出侧负载总电流不得超过 10.4 A。
- 电源线应采用规定截面积的铜导线。
- 接地端子应可靠连接至系统接地。
- 输入输出线缆应分开敷设，减少干扰。
- 安装后检查接线极性和端子紧固状态。
- 上电前确认负载无短路或反接。
使用注意事项
- 仅用于额定输入电压范围内的交流供电系统。
- 不得超载运行，避免长时间接近极限负载。
- 更换模块前应断开输入电源。
- 输出极性必须正确，防止损坏 24 V 设备。
- 定期检查端子松动、温升和指示灯状态。
- 故障模块应由专业人员检修或更换。
- 具体保护功能、兼容系统和维护周期以 Reliance Electric 官方资料为准。
