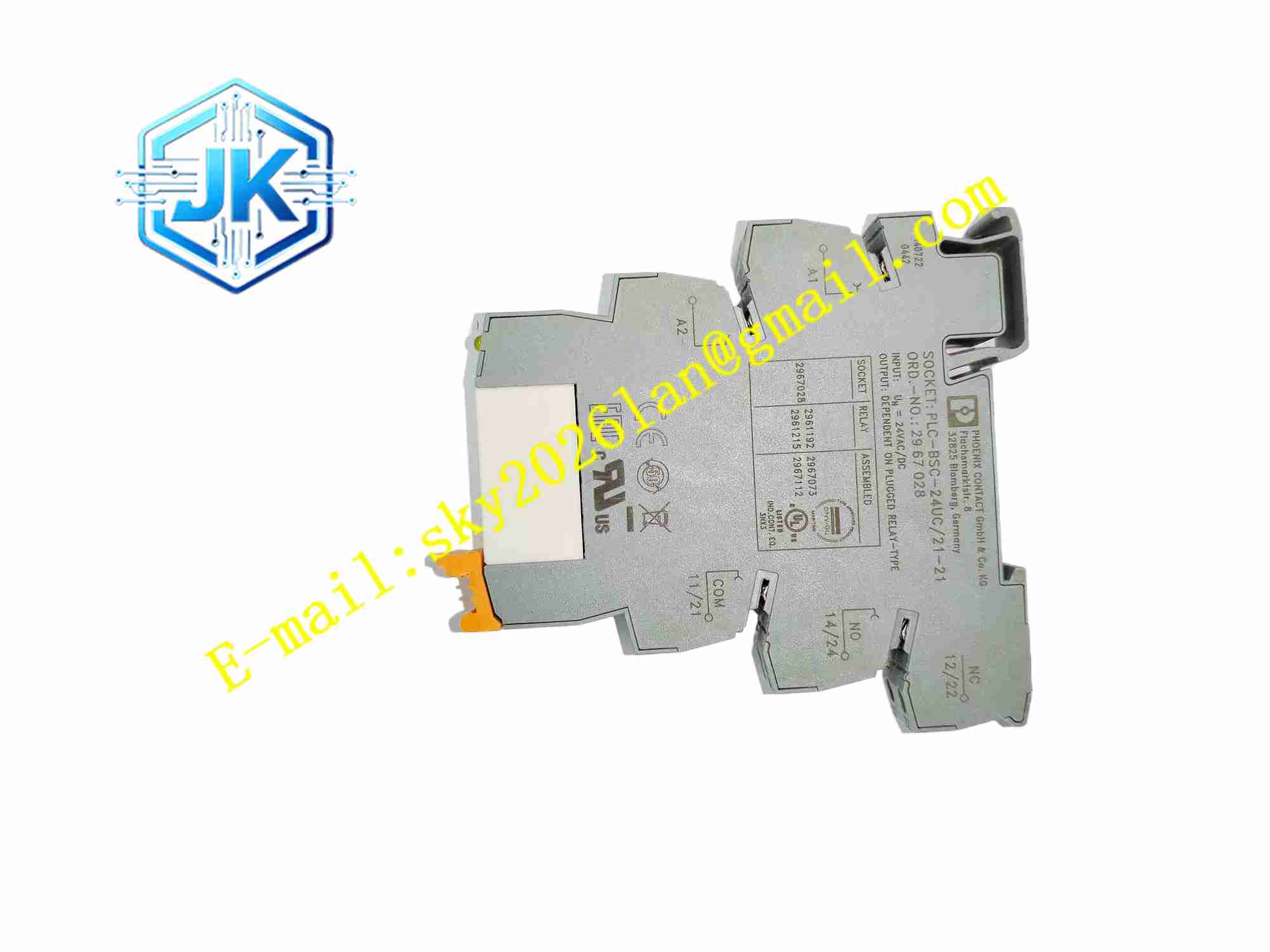

Phoenix Contact PLC-RSC-24UC

• 品牌： Phoenix Contact
• 系列： PLC-INTERFACE
• 型号： PLC-RSC-24UC
• 产品类型： 继电器模块
• 安装方式： NS 35/7.5 标准 DIN 导轨
• 接线方式： 螺钉连接
• 额定输入电压： 24 V AC/DC
• 输入电压范围： 20.6 V 至 33.6 V AC/DC
• 线圈驱动方式： 单稳态
• 线圈极性： 有极性
• 典型输入电流： 24 V AC 时约 17.5 mA；24 V DC 时约 17.5 mA
• 典型响应时间： 8 ms
• 典型释放时间： 10 ms
• 保护电路： 桥式整流器
• 工作电压显示： 黄色 LED
• 触点形式： 1 个转换触点
• 触点类型： 单触点
• 最大切换电压： 250 V AC/DC
• 限制连续电流： 6 A；部分版本可达 10 A
• 最小切换电压： 12 V
• 最小切换电流： 10 mA
• 测试电压： 线圈/触点 4 kV AC，50 Hz，1 min
• 换向触点间测试电压： 2.5 kV AC，50 Hz，1 min
• 额定脉冲耐受电压： 6 kV
• 绝缘等级： 基本绝缘或加强绝缘，视具体子型号而定
• 过电压等级： III
• 污染等级： 3
• 机械寿命： 约 3×10⁷ 次
• 额定功耗： 约 0.42 W
• 工作温度： -40 ℃ 至 60 ℃
• 存储/运输温度： -40 ℃ 至 85 ℃
• 宽度： 6.2 mm
• 高度： 80 mm
• 深度： 94 mm

• AC/DC 通用输入： 线圈侧支持 24 V AC 或 24 V DC。
• 插拔式继电器： 继电器可单独更换，维护方便。
• 安全隔离： 线圈侧与触点侧之间具备安全隔离。
• 状态指示： 黄色 LED 显示线圈得电状态。
• 桥式整流输入： 使交流或直流输入均可正常工作。
• 窄型设计： 宽度仅 6.2 mm，节省控制柜空间。
• 可配桥接件： 支持 FBST 系列插拔桥接件，便于公共电位分配。

• PLC 数字输出扩展
• 中间继电器隔离
• 电磁阀、接触器线圈控制
• 报警信号切换
• 电机启停控制回路
• 指示灯和蜂鸣器驱动
• 信号电平转换
• 控制柜内通用开关量输出

• 输入电压： 24 V AC/DC
• 输入范围： 20.6 V 至 33.6 V AC/DC
• 响应时间： 约 8 ms
• 释放时间： 约 10 ms
• 触点数量： 1 CO
• 最大切换电压： 250 V AC/DC
• 连续电流： 6 A 或 10 A，取决于子型号
• 机械寿命： 约 3×10⁷ 次
• 隔离耐压： 4 kV AC

• 外壳： 阻燃工程塑料
• 基座端子： 螺钉接线端子模块
• 继电器本体： 插拔式微型电磁继电器
• 触点材料： AgNi 或 AgSnO，依具体子型号而定
• 线圈组件： 电磁线圈及磁路系统
• 内部电路： 桥式整流、抑制和指示电路
• 金属触点与弹簧： 用于导电和机械连接

• 导轨安装： 直接卡装在 NS 35/7.5 导轨上。
• 模块化组合： 由基座端子块和继电器插件组成。
• 正面 LED： 便于观察继电器工作状态。
• 侧面可扩展： 可使用插拔桥接件实现相邻模块并联。
• 可更换继电器： 故障时只需更换继电器插件。
• 紧凑宽度： 适合高密度控制柜布置。

• 安装在 NS 35/7.5 标准 DIN 导轨上。
• 确认线圈电压为 24 V AC/DC。
• 接线时区分线圈端子和触点端子。
• 触点负载不得超过额定电压和电流。
• 相邻模块间电压超过 250 V 时应加装隔板 PLC-ATP。
• 使用 FBST 桥接件时注意桥接件额定电流。
• 控制柜内应保持通风，避免高温积尘。
• 接线后检查螺钉紧固力矩。

• 不得用于超过 250 V AC/DC 的回路。
• 感性负载应并联续流二极管或阻容吸收器。
• 小信号切换时需注意最小切换电压和电流。
• 连续电流不得超过所选子型号允许值。
• 继电器有机械寿命和电气寿命限制。
• 更换继电器前必须断电。
• 不同子型号触点材料和载流能力不同，需按订货号确认。
• 该产品属于 EMC A 类设备，工业环境外使用需注意电磁兼容影响。
