描述

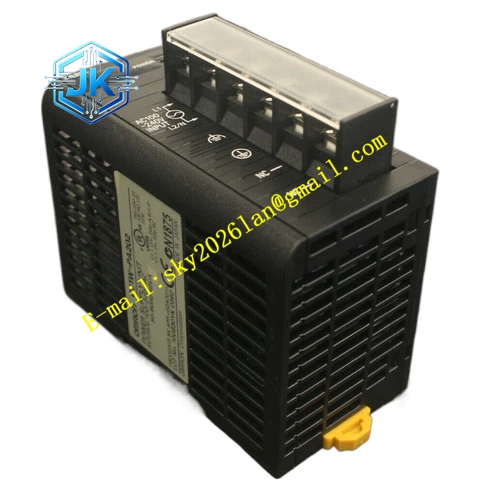

OMRON CJ1W‑PA202
技术规格：外部输入电压 AC100‑240V 50/60Hz；背板总输出功率 14W；背板输出 DC5V；工作温度 0‑55℃；存储温度‑20‑75℃；湿度 10‑90% RH 无凝露；具备过载、短路硬件保护；电源运行状态 LED 指示灯；重量 200g；机架插槽安装。
功能特点：AC 宽电压输入，适配工业现场不同市电工况；内置 EMI 滤波电路，抑制电网浪涌脉冲干扰；硬件过载、短路保护，负载故障自动限制输出电流；电源 LED 直观反馈供电工作状态；整机架背板集中供电，各个模块无需单独外接电源。
应用场景：CJ 系列小型 PLC 主机架供电；自动化控制柜内部 PLC 供电单元；存量 CJ 设备备件替换。
性能参数：冷启动冲击电流可控；过载短路保护动作可靠；满足 IEC 工业电磁兼容标准；支持 24 小时不间断连续运行。
材质构成：外壳 V0 阻燃黑色工程塑料；内部 FR‑4 功率玻纤 PCB 板；接线端子黄铜镀镍；背板镀金弹性接触弹片；工业开关电源功率元器件；壳体顶部散热格栅。
结构特征：CJ 机架标准插槽外形；模块左侧布置交流输入螺钉接线端子；正面配置电源运行 LED 指示灯；背部镀金弹性触点对接机架背板总线；模块两侧锁紧卡扣固定机架槽位，顶部预留散热通风格栅。
工作原理：外部交流市电接入电源模块接线端子，电源经过 EMI 滤波、整流、开关稳压电路，转换为 DC5V 内部电源；电能通过背部镀金触点分配给机架全部模块；模块内部电流检测回路实时监测输出功率，过载、短路触发硬件限流保护，切断背板输出。
安装要求：必须安装在 CJ 主机架最左侧一号槽位；机架固定控制柜 DIN 导轨；机柜四周预留散热空间，不可遮挡顶部散热格栅；外部交流电源线线径匹配额定电流；控制柜做好保护接地。
使用注意事项：仅用于 CJ 主机架，不能用于扩展 IO 机架；机架全部模块总功耗不可超过 14W 上限；模块禁止带电插拔；上电前确认交流输入电压等级；电源熄灭故障优先排查市电输入以及机架负载短路问题。
