描述

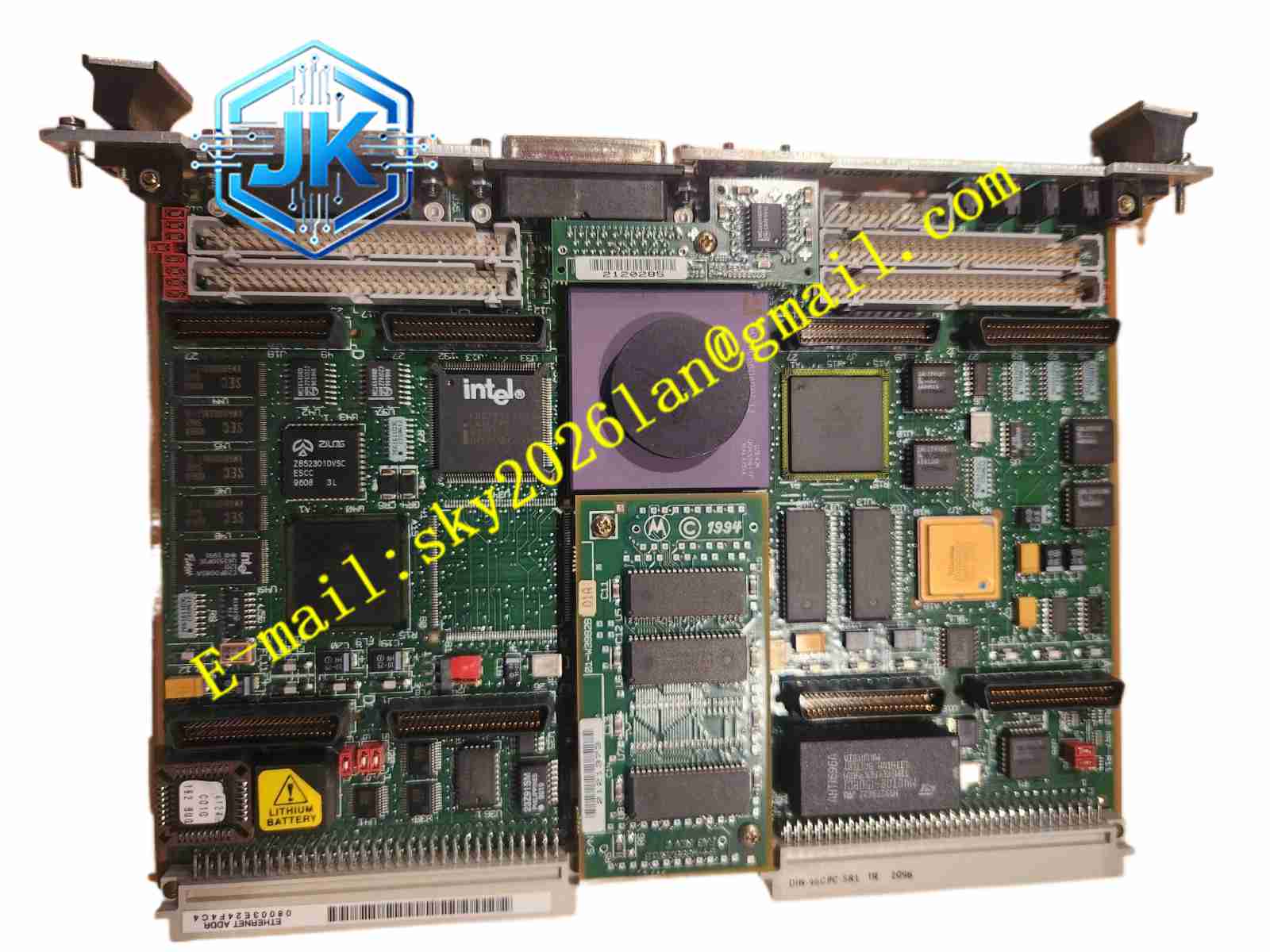

Motorola MVME61006E-0163R
技术规格
- 处理器：MPC7457 PowerPC @ 1.267 GHz。
- 系统内存：1 GB ECC DDR DRAM。
- 闪存：128 MB 双 Bank Flash。
- 网络：双千兆以太网，支持背板路由。
功能特点
- 大容量与高可靠并存：1 GB 内存配合 ECC 纠错，在强辐射或电磁干扰环境下有效防止内存位翻转导致的系统崩溃。
- 增强型电源管理：板载电源模块针对宽压输入进行了优化，适应背板电压波动。
- PMC 扩展：支持通过 P2 连接器引出 PMC 模块的前后 I/O，满足定制化接口需求。
应用场景
航空航天飞行模拟器、深海探测器母船控制系统、战略导弹发射阵地指挥终端。
性能参数
- L3 Cache：2 MB DDR SRAM @ 211 MHz。
- 串行端口：ST16C554D 芯片提供两路 16550 兼容异步串口。
- PCI 总线：PCI0 连接 VME 桥，PCI1 连接 PMC 槽，均支持 PCI-X 133 MHz。
材质构成
采用高可靠性钽电容替代普通电解电容，提升抗浪涌能力。PCB 层间阻抗严格控制，保障高速信号完整性。
结构特征
- 双排 DIN 连接器：P1 和 P2 采用符合 VME64 标准的 5 排 160-pin 连接器。
- 热敏元件布局：DDR SDRAM 与千兆以太网收发器等高热元件布局于迎风面，优化散热风道。
- 测试点：关键电源轨与总线信号预留表面贴装测试点，便于在线诊断。
工作原理
系统加电后，电源管理芯片依次输出各路电压并产生 Power Good 信号。处理器释放复位状态，从 Flash 加载引导程序。通过 MV64360 控制器，1 GB 内存被映射为连续的物理地址空间，供操作系统高效调度。
安装要求
- 确保机箱散热风扇转速与板卡热设计相匹配。
- 连接前面板 RJ-45 网线时，需使用带屏蔽层的工业级网线并可靠接地。
使用注意事项
- 避免在系统运行时对板卡进行任何物理敲击或震动。
- 定期检查板卡边缘连接器是否有电化学腐蚀痕迹。
- 升级固件前请确认当前硬件版本与固件版本的兼容性矩阵。
