描述

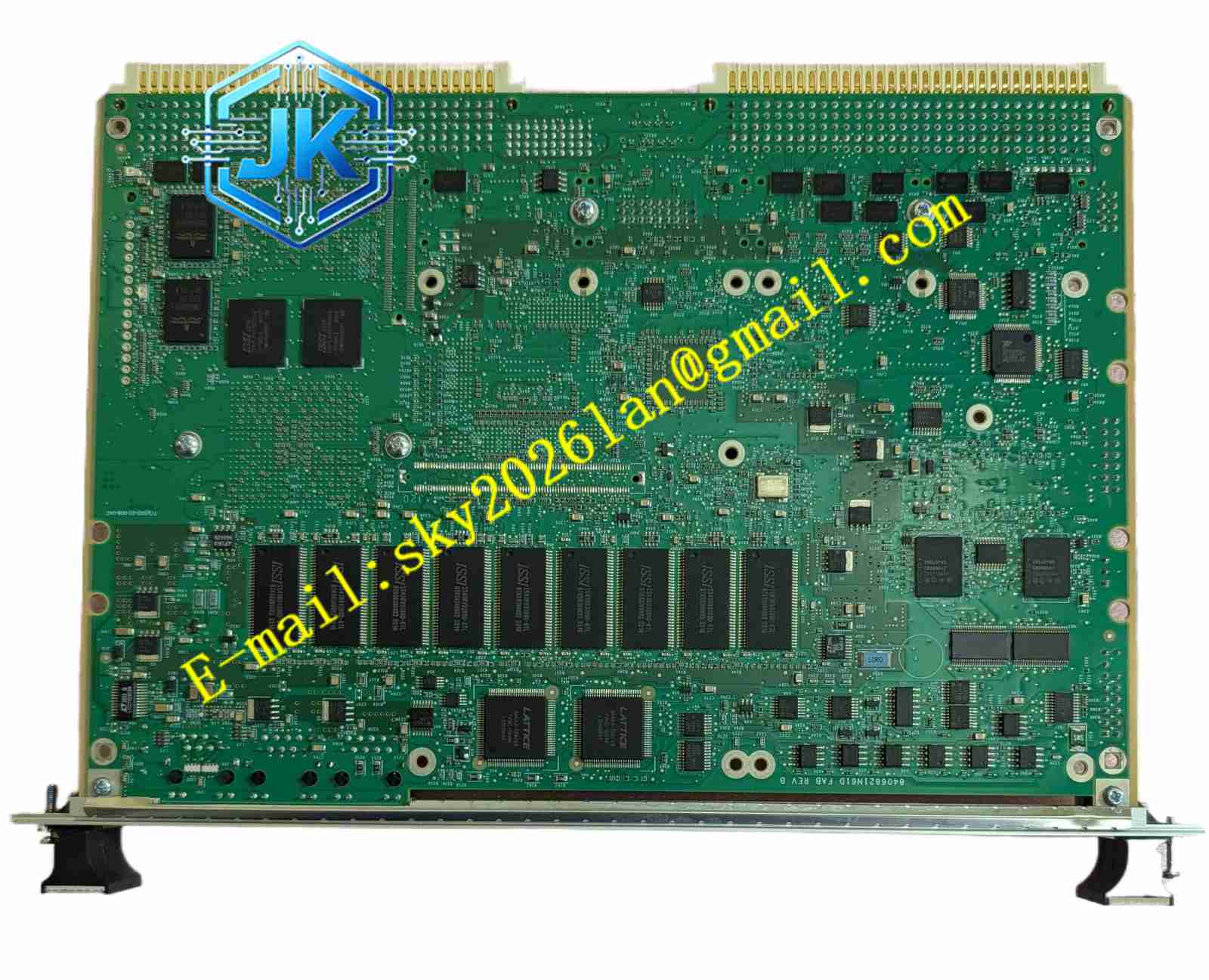

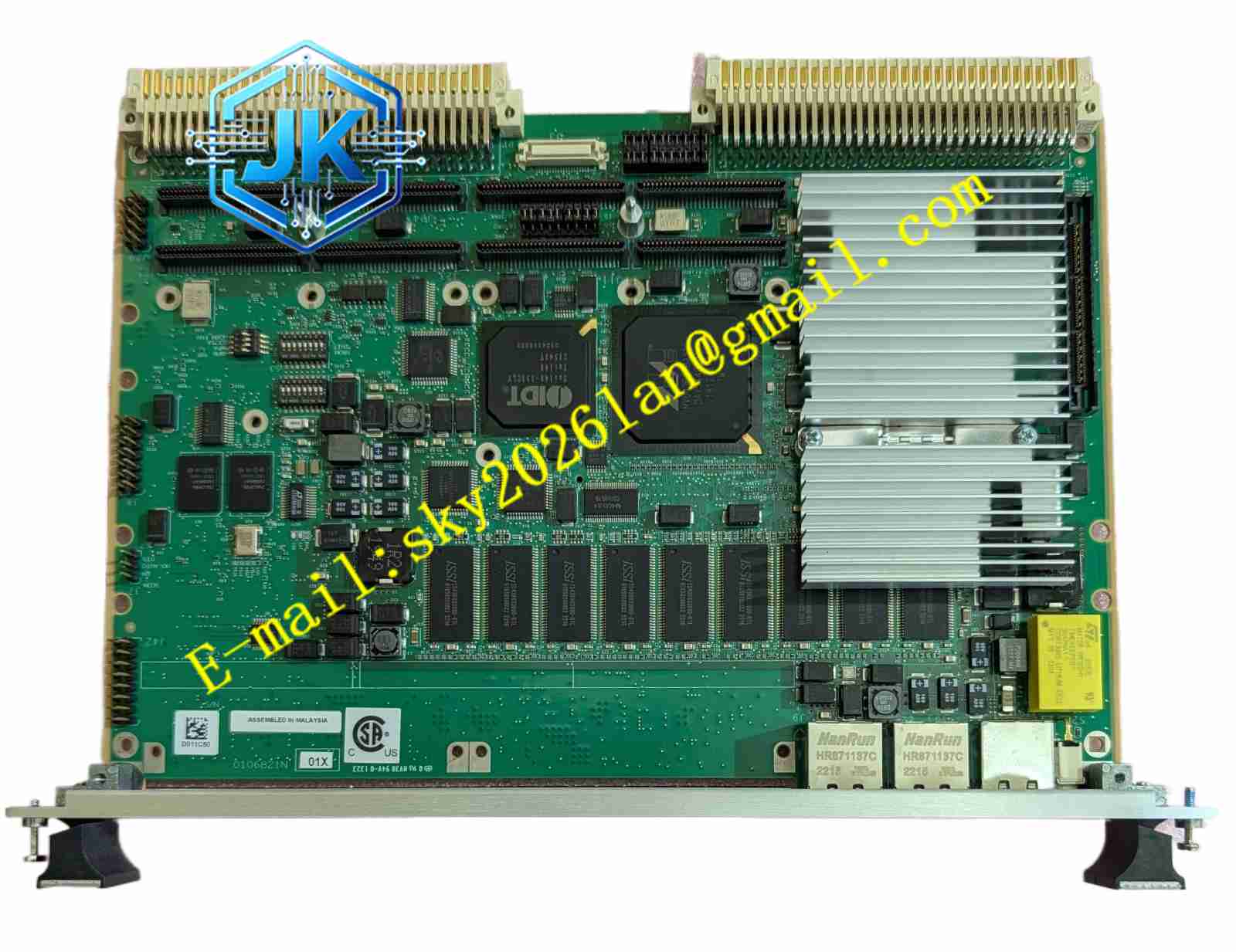

Motorola MVME6100-0173
技术规格
- 处理器：单核 MPC7457 PowerPC，1.267 GHz 主频。
- 系统内存：高达 2 GB ECC 保护的 DDR DRAM。
- 存储：双 Bank 闪存架构，单 Bank 最大支持 64 MB。
- I/O 接口：双千兆以太网，支持前面板与 P2 背板路由。
功能特点
- 超大内存池：2 GB 内存为复杂的实时操作系统 (RTOS)、虚拟机及海量传感器数据缓存提供充足空间。
- 高可用性设计：支持 PMCspan 扩展，可通过 PCI6520 桥接芯片访问额外的 PMC 扩展槽。
- 灵活供电：支持从 VME 背板获取 +5V 和 +12V 电源，板载稳压器生成处理器核心所需的 +3.3V, +2.5V, +1.8V 电压。
应用场景
大型电信交换核心路由、高精度医疗成像设备（CT/MRI）的嵌入式控制、高能物理实验的实时数据处理。
性能参数
- 内存总线：133 MHz DDR 内存总线，提供 2.1 GB/s 的理论内存带宽。
- PCI 拓扑：内部包含 PCI0 与 PCI1 两个独立平面总线，有效隔离 VME 流量与本地 I/O 流量。
- 看门狗精度：最小超时分辨率 62.5 ms，最大超时周期 124 秒。
材质构成
核心元器件如 DDR SDRAM、千兆以太网 PHY 均采用工业级或扩展级标准。板载电池采用带 SnapHat 扣式电池的 MK48T37 Timekeeper，确保掉电数据不丢失。
结构特征
- 扩展槽位：板载两个 64-bit PMC 插槽，支持单宽或双宽 (150mm x 150mm) PMC 模块。
- 电压键控：PMC 插槽通过键控针 (Keying pins) 统一配置 +3.3V 或 +5V 信号电压，严禁混用。
- 调试接口：提供边界扫描 (Boundary Scan) 排针及 CPU RISCWatch COP 调试排针。
工作原理
MV64360 Discovery II 主机桥作为系统的核心枢纽，协调 MPC7457 处理器、DDR 内存与 PCI-X 总线之间的数据流。当外部 VME 模块发起数据传输时，Tsi148 芯片利用 4KB 预读缓冲区和写后缓冲区优化总线利用率。
安装要求
- 确保 VME 机箱电源的 +5V 和 +12V 供电能力满足该板卡典型 42W、最大 51W 的功耗需求。
- 安装双宽 PMC 模块时，需确认占用两个标准插槽的空间且不影响相邻板卡散热。
使用注意事项
- 更换或安装 PMC 模块前，必须确认 VIO 电压跳线与主板设置完全一致。
- 避免在强电磁干扰环境下裸露运行，建议配合符合 NEBS 标准的屏蔽机箱使用。
- 定期通过 MOTLoad 固件检查 NVRAM 电池电压，防止配置丢失。
