描述

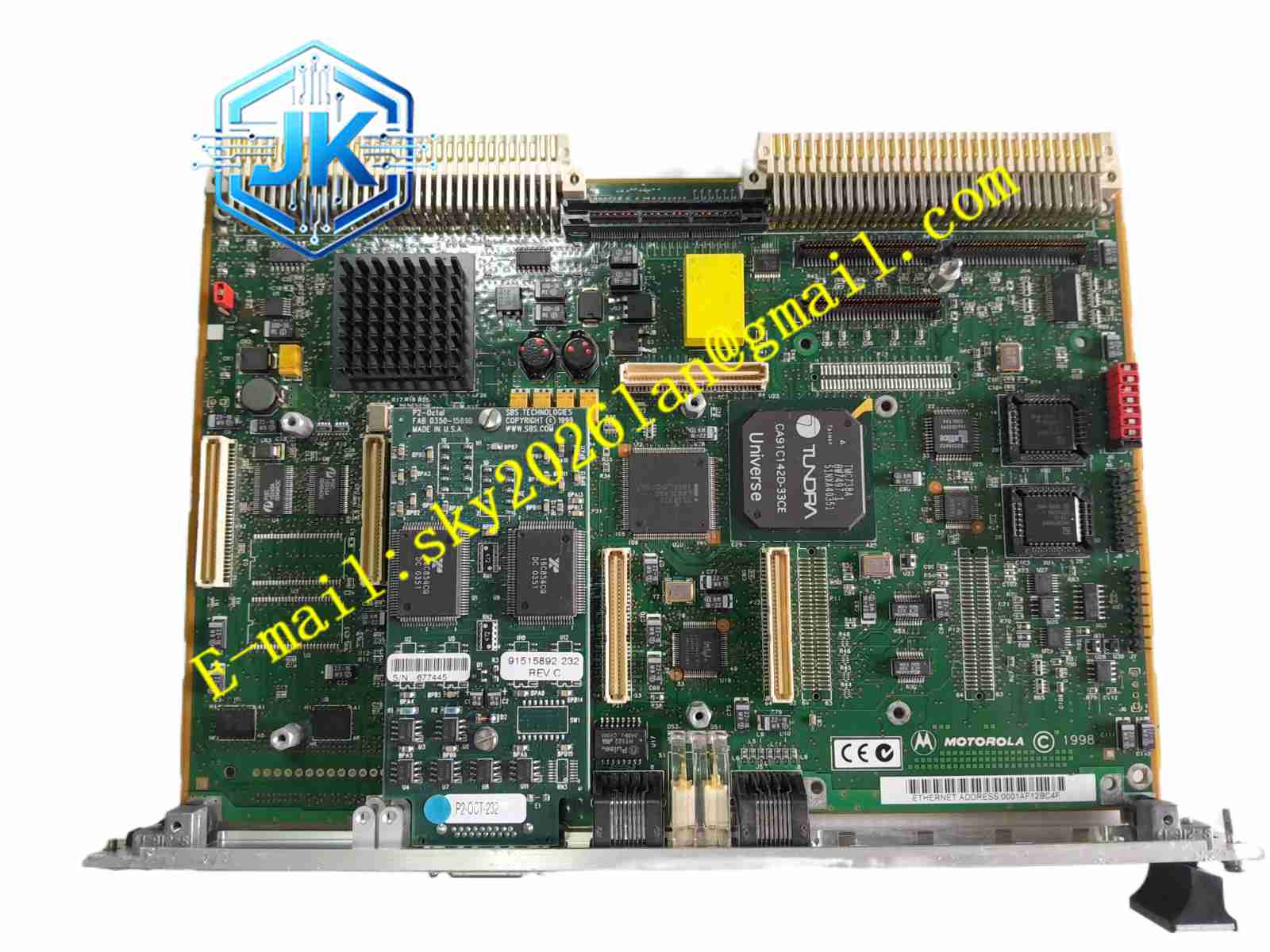

Motorola MVME2700-4221A
技术规格
- 核心 CPU： 233 MHz MPC750 PowerPC。
- 内存配置： 16 MB – 256 MB ECC DRAM。
- 闪存容量： 8 MB 板载 + 1 MB 插槽式。
- 缓存系统： 32 KB/32 KB L1，1 MB L2。
功能特点
- VME 接口： 支持 A32/A24/A16 寻址及 D64/D32/D16/D08 数据传输。
- 中断与 DMA： 具备可编程中断器、中断处理器及支持链表操作的 DMA 控制器。
- 串行通信： 两个同步/异步端口，两个纯异步端口，支持 EIA-232-D 接口。
- 存储接口： 8 位或 16 位单端 SCSI，支持外部磁盘驱动器。
应用场景
用于工厂自动化控制、环境监测系统、包装机械控制、物料搬运系统及各类工业测试台架。
性能参数
- PCI 总线： 33 MHz，32/64 位。
- 网络接口： 10Base-T/100Base-TX 以太网。
- 并行接口： IEEE1284 标准并行端口。
材质构成
采用工业级阻燃 PCB 材料，电子元器件经过严格的温度循环和老化测试，确保长期运行的可靠性。
结构特征
标准 6U VME 尺寸，前面板带有状态 LED 和复位/中止开关。板载跳线用于配置缓存模式、Flash 存储体选择及串口时钟配置。
工作原理
处理器执行实时操作系统，通过本地 PCI 总线管理板载外设，通过 VME 总线与外部 I/O 模块或其他处理器通信。板载的看门狗定时器和 NVRAM 确保系统在异常情况下能够安全恢复并保存关键数据。
安装要求
安装前检查 VME 机箱导轨和连接器是否完好；确保过渡模块正确安装并紧固；连接外部电缆时需使用屏蔽线并正确接地。
使用注意事项
不要修改板卡上的硬件配置跳线，除非有明确的系统需求；确保散热风扇正常工作；在处理 SCSI 设备时注意终端电阻的正确配置。
