描述

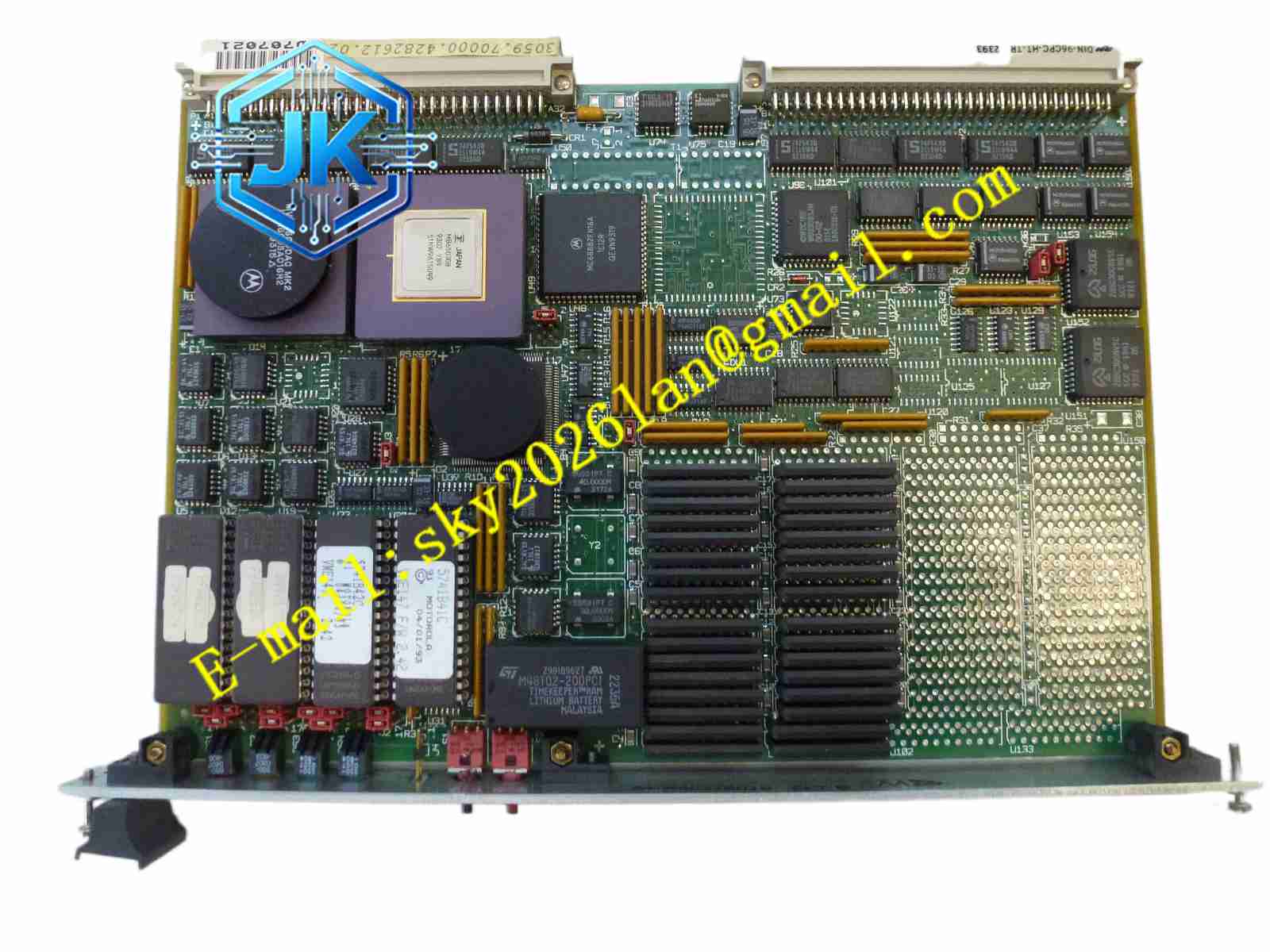

Motorola MVME177-002
技术规格
- 处理器： 高性能 MC68060 32位微处理器。
- 内存： 配备 4/8/16/32/64/128/256 MB 的 ECC（错误检查和纠正）保护 DRAM。
- 存储： 4MB Flash 内存，2MB EPROM，以及 8KB 带电池备份的静态 RAM 和实时时钟。
- 接口： 集成以太网收发器接口、四个 EIA-232-D 串行端口以及带 DMA 的 SCSI 总线接口。
功能特点
- 数据高完整性： 采用 ECC 内存保护，有效防止内存数据位翻转，确保关键任务的安全。
- 丰富的通信接口： 提供四个串口和以太网接口，满足复杂的系统级网络通信和调试需求。
- 灵活的存储架构： 支持全 Flash 模式或 EPROM/Flash 混合模式，通过硬件跳线或 ASIC 寄存器进行灵活配置。
应用场景
广泛应用于航空航天测试、国防雷达系统、关键基础设施控制、电信交换系统以及高端工业自动化。
广泛应用于航空航天测试、国防雷达系统、关键基础设施控制、电信交换系统以及高端工业自动化。
性能参数
- 总线接口： 支持 16/A24/A32/D8/D16/D32/D64 VMEbus 主/从接口。
- 定时器： 包含四个 Tick 定时器、一个看门狗定时器以及两个由 VMEchip2 ASIC 提供的定时器。
- 存储访问： Flash 内存映射在本地复位后的 $000000 地址，支持 8位、16位和 32位访问。
材质构成
采用多层工业级印刷电路板（PCB），核心芯片经过严格的工业级筛选，具备极强的抗电磁干扰（EMI）能力。
采用多层工业级印刷电路板（PCB），核心芯片经过严格的工业级筛选，具备极强的抗电磁干扰（EMI）能力。
结构特征
符合双高（Double-high）VME 标准尺寸（高 9.2 英寸，宽 0.8 英寸，深 6.3 英寸），前面板配备标准连接器，并通过金属外壳和导轨实现接地与散热。
符合双高（Double-high）VME 标准尺寸（高 9.2 英寸，宽 0.8 英寸，深 6.3 英寸），前面板配备标准连接器，并通过金属外壳和导轨实现接地与散热。
工作原理
系统上电后，硬件将 EPROM 或 Flash 映射到地址 $00000000。MC68060 处理器通过 VMEchip2 ASIC 与 VME 总线及本地外设进行高速数据交互，执行实时操作系统及控制逻辑。
系统上电后，硬件将 EPROM 或 Flash 映射到地址 $00000000。MC68060 处理器通过 VMEchip2 ASIC 与 VME 总线及本地外设进行高速数据交互，执行实时操作系统及控制逻辑。
安装要求
必须安装在符合 VME 标准的机箱中，确保前面板螺丝正确拧紧，且导电导轨与系统机壳地良好连接，以满足电磁兼容（EMC）要求。
必须安装在符合 VME 标准的机箱中，确保前面板螺丝正确拧紧，且导电导轨与系统机壳地良好连接，以满足电磁兼容（EMC）要求。
使用注意事项
所有外部 I/O 端口必须使用屏蔽电缆，且电缆屏蔽层需通过金属外壳接地；操作时严格遵守防静电（ESD）规范。
所有外部 I/O 端口必须使用屏蔽电缆，且电缆屏蔽层需通过金属外壳接地；操作时严格遵守防静电（ESD）规范。
