描述

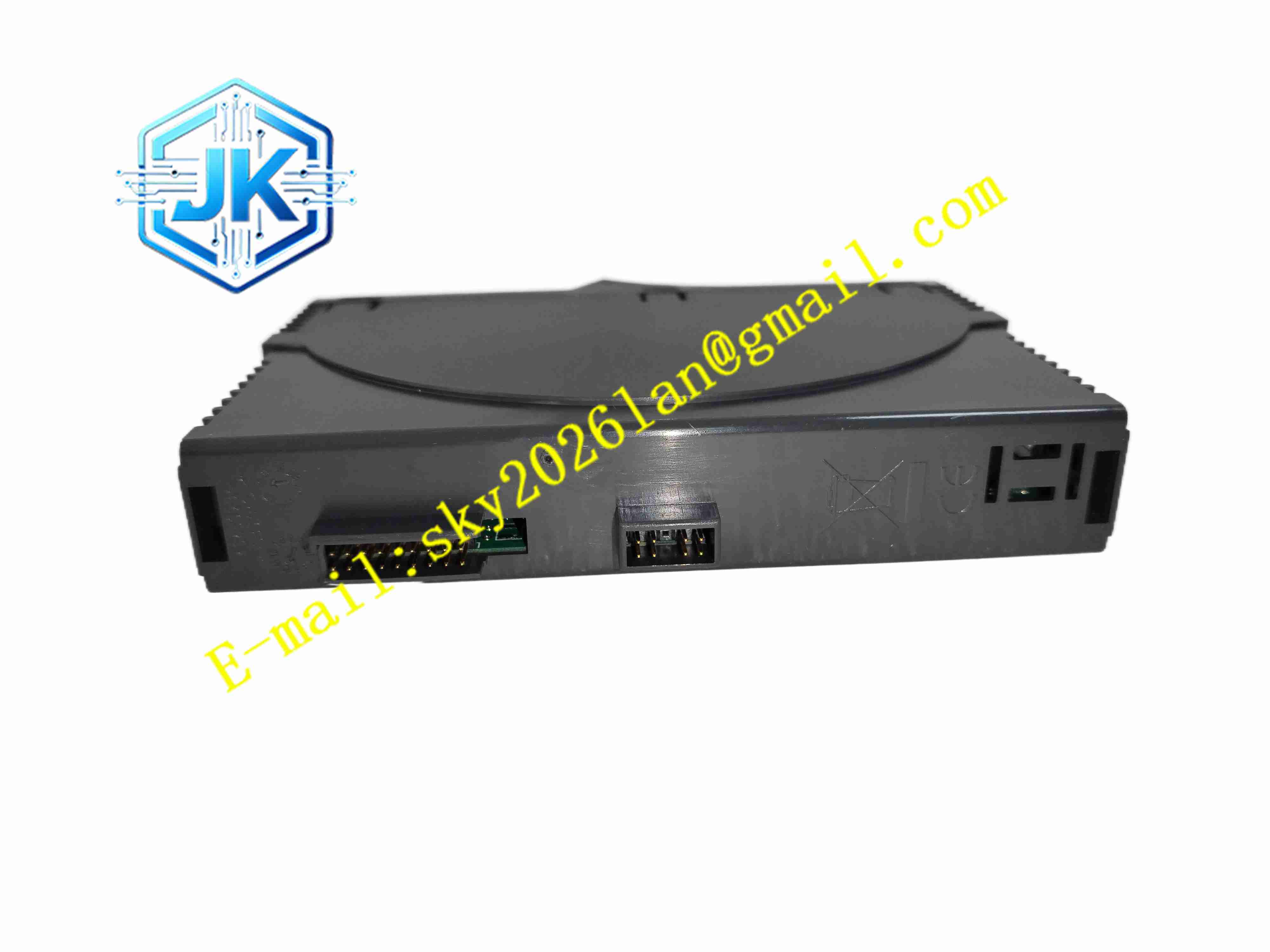

Metso D201471
技术规格 4 路 24VDC 隔离数字输入，4 路 Form-C 继电器无源触点输出；触点额定负载满足工业报警回路；每通道配备浪涌抑制；背板总线供电；支持 AP31 机架热插拔；工作温度 – 20℃~70℃。
功能特点 同时采集现场设备状态、输出继电器触点信号；继电器触点互斥设计，故障时回归安全失能状态；单通道故障独立隔离，不影响其余通道；面板独立 LED 指示输入、输出通道状态。
应用场景 远程分站阀门联锁、现场声光报警灯驱动、小型电磁阀联锁回路、电机辅助触点状态采集。
材质构成 阻燃塑料面板；FR4 混合信号 PCB；微型镀金工业继电器；光电隔离芯片；可拆卸螺丝端子。
结构特征 AP31 远程 I/O 基座插装式卡件；正面输入、输出通道独立指示灯；前端端子区分输入回路与继电器触点回路；后端金手指对接 RT 节点背板。
工作原理 输入通道采集现场开关信号，光电隔离后上传控制器；控制器下发输出指令，驱动内部继电器线圈，切换 C 型触点通断，驱动外部负载；故障状态下继电器释放，进入预设安全状态。
安装要求 继电器输出感性负载并联续流二极管；输入信号线与继电器输出负载线缆分开布线；断电修改接线。
使用注意事项 严格控制继电器触点负载电流，不可超额定值；热插拔操作仅支持同型号备件；定期检查继电器触点烧蚀情况。
