描述

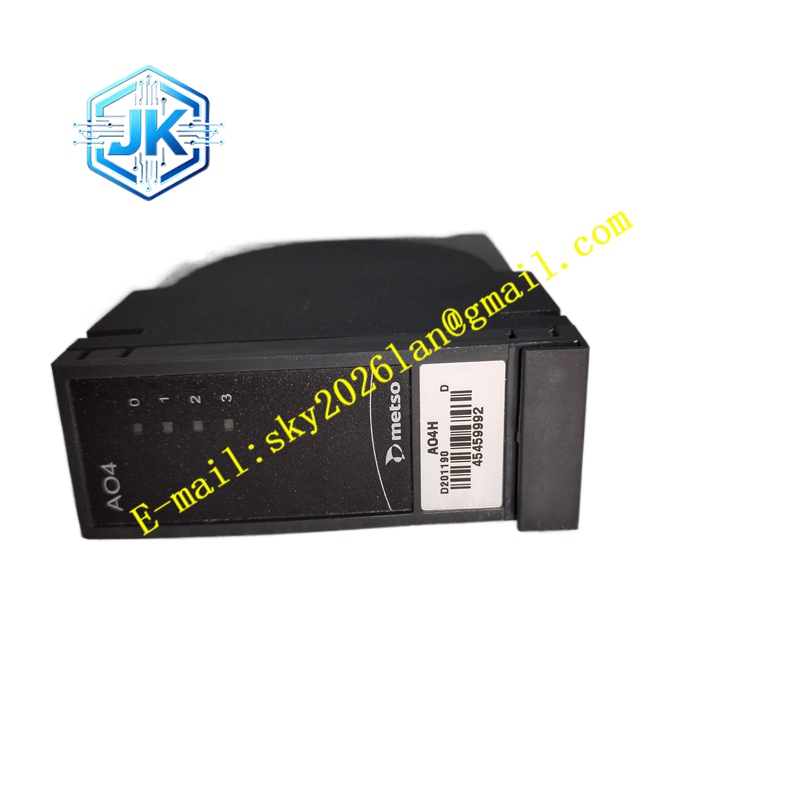

Metso AO4H
技术规格 4 路模拟量输出通道；输出信号规格 4-20mA；支持 HART 协议；背板总线通讯，机架背板供电；每一路通道具备短路保护；工作温度 0℃至 60℃；防护等级 IP20；支持机架热插拔。
功能特点 接收 DCS 控制器下发的数字设定值，高精度数模转换输出 4-20mA 电流信号驱动现场执行器。支持 HART 信号叠加，可向智能阀门定位器下发 HART 组态指令，读取阀门诊断信息。单通道短路保护，单路故障不影响其余通道运行。支持通道量程组态、输出校准，参数保存在本地存储器。实时上报通道开路、短路故障信息至系统。
应用场景 矿山选矿自动调节回路、制浆造纸阀门控制、化工装置调节阀控制、冶金流程工艺调节、污水处理加药阀控制。
性能参数 数模转换精度高；输出信号线性度优异；HART 通讯不干扰模拟输出；通道故障独立隔离；总线通讯稳定可靠。
材质构成 电路板基材 FR-4 阻燃多层板；输出回路采用精密 DAC 芯片；背板金手指镀金；模块壳体阻燃工程塑料；接线端子为镀镍铜合金弹性片。
结构特征 机架插拔式卡件；面板配备电源、通讯、通道故障指示灯；后侧金手指对接机架背板；前端可插拔螺钉端子用于阀门信号电缆接线；侧边机械锁扣固定，抵抗现场振动。
工作原理 控制器通过背板总线下发数字设定值给模块，板载 DAC 芯片将数字量转换为模拟电流信号输出至现场仪表。HART 调制电路叠加数字信号在 4-20mA 回路上，实现和智能定位器双向通讯。模块持续监测输出回路负载状态，识别短路故障，触发保护并上报告警。
安装要求 机架断电后插入槽位，锁紧锁扣；现场阀门屏蔽电缆接入端子；在美卓 DCS 组态软件配置通道量程；完成零点、满度输出校准；上电测试阀门开度跟随以及 HART 仪表通讯。
使用注意事项 输出电缆屏蔽层控制柜单点接地；负载阻抗在模块允许范围内；热插拔操作佩戴防静电手环；阀门回路接线完成后检查绝缘；重要调节回路更换前做好工艺旁路。
