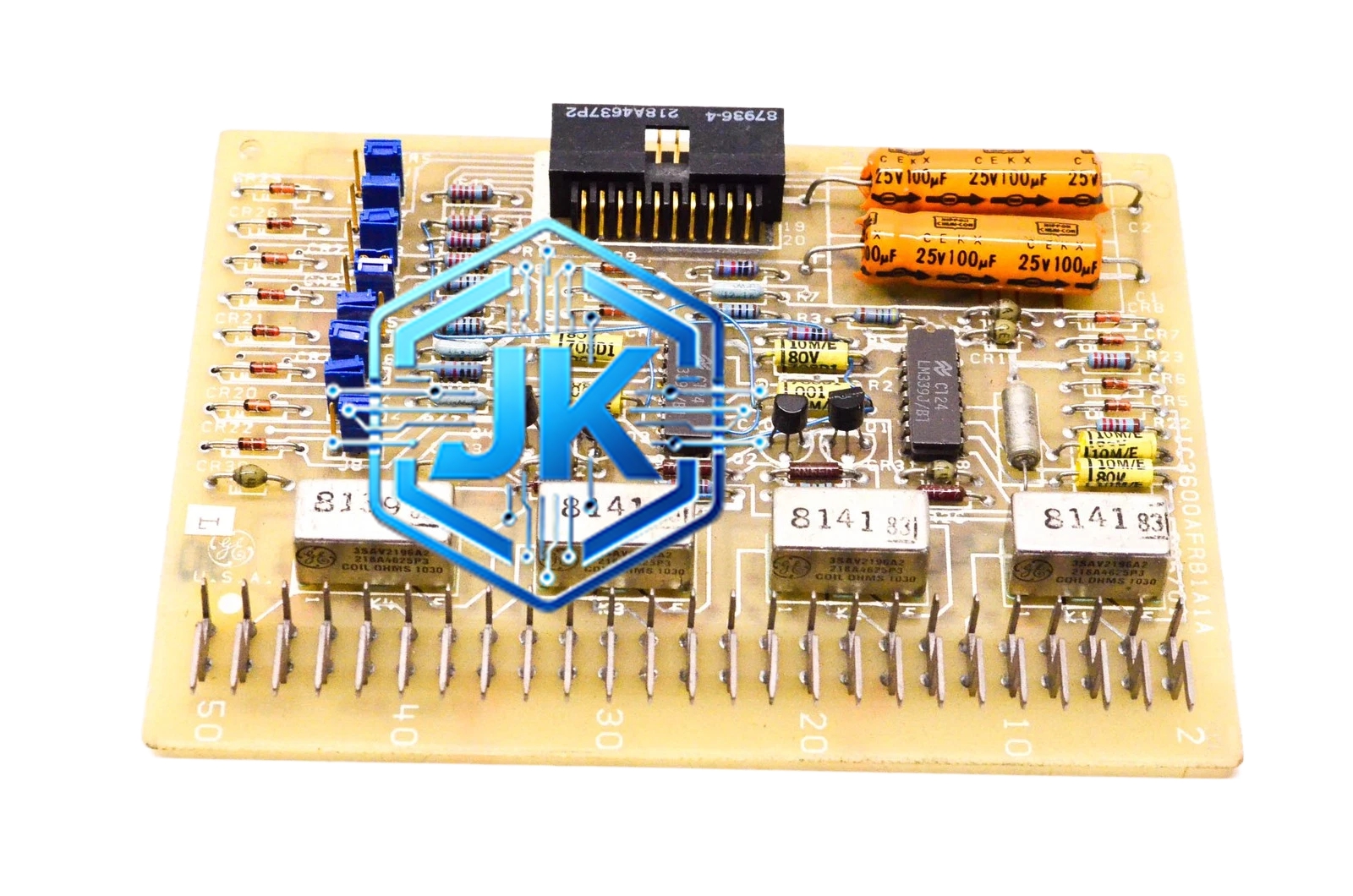

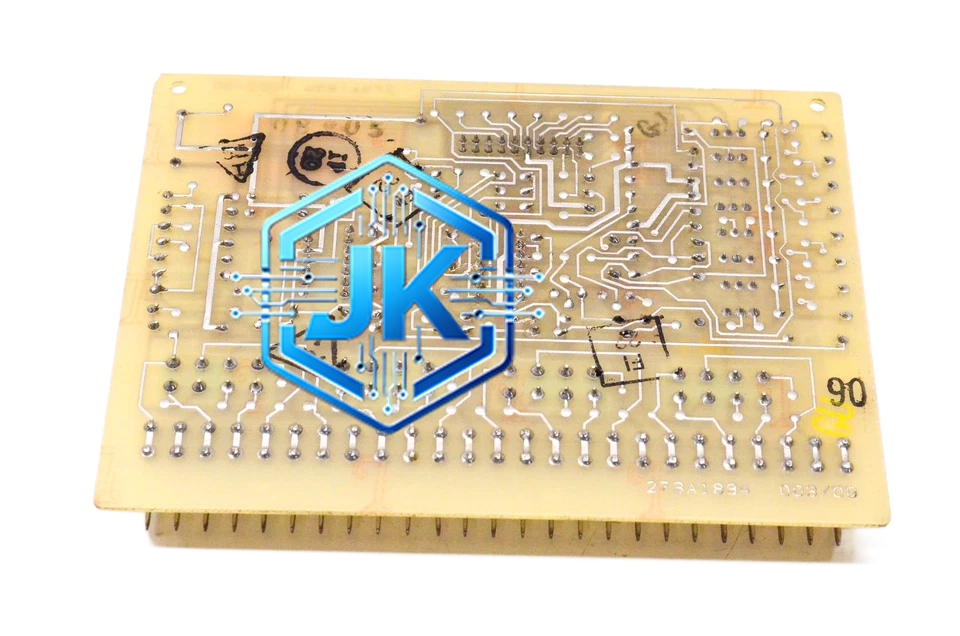

GE Multilin IC3600ALTD1 — 多功能数字式发电机/变压器差动保护继电器

产品简介:该产品属于GE Multilin品牌下的IC3600系列,是一款专为发电机和变压器设计的高精度数字式差动保护继电器。它采用先进的微处理器技术,集成了差动保护、过流保护、接地故障保护、过压/欠压保护、频率保护、逆功率保护、失磁保护、匝间短路保护等多种保护功能于一体,是电厂、水电站、工业自备电厂中发电机和主变压器保护的核心设备。IC3600系列比SR469系列更专注于发电机和变压器保护,算法更加精细,特别是在差动保护的制动特性、谐波制动、波形畸变识别等方面具有突出优势。

分类:
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

GE Multilin IC3600ALTD1 — 多功能数字式发电机/变压器差动保护继电器

技术规格

  • 产品系列:Multilin IC3600
  • 保护功能:差动保护(87G/87T)、过流保护(50/51)、接地故障保护(50G/51G/27)、过压/欠压保护(59/27)、频率保护(81O/81U)、逆功率保护(32)、失磁保护(40)、匝间短路保护(49)、定子接地保护(64)、转子接地保护(64F)、过负荷保护(49)、启动超时保护(48)、负序过流(46)、电压不平衡(47)
  • 电流输入范围:1A或5A二次电流,支持CT输入,最多8路电流输入通道
  • 电压输入范围:110V~415V AC,支持PT输入,最多4路电压输入通道
  • 控制电源:85V~265V AC/DC通用
  • 通信接口:前面板RS-232(9600~19200bps),后面板RS-485(Modbus RTU),可选以太网(Modbus TCP)
  • 模拟输出:4路4~20mA模拟输出
  • 数字输入:8路可编程开关量输入
  • 继电器输出:4个出口继电器(跳闸/报警/闭锁可编程)
  • 额定频率:50Hz / 60Hz可选
  • 工作温度:-20℃ ~ +60℃
  • 存储温度:-40℃ ~ +85℃

功能特点

  • 高精度差动保护:采用百分比制动差动算法,内置二次谐波制动和五次谐波制动,有效防止变压器励磁涌流和CT饱和导致的误动
  • 波形识别:内置波形畸变检测功能,能识别CT饱和引起的波形畸变,进一步提高差动保护的可靠性
  • 发电机专用保护:集成失磁保护、逆功率保护、匝间短路保护等发电机特有保护功能,覆盖发电机运行的全部故障类型
  • 自适应过流保护:根据系统运行方式自动调整过流保护定值,适应不同运行工况
  • 启动监控:自动记录每次启动的加速时间、启动电流和热容量,用于优化保护参数
  • 事件记录:内置64条带精确时间戳的事件记录,支持跳闸前后波形捕捉
  • 就地+远方操作:大型LCD显示屏配合按键操作,支持RS-232/RS-485/以太网远程监控
  • 抽屉式结构:采用标准抽屉式安装,更换时无需断电,大幅缩短故障恢复时间
  • 固件现场升级:支持通过通信接口在线升级固件

应用场景

  • 火电厂和水电站中6kV~35kV发电机保护
  • 电厂主变压器(6kV~220kV)差动保护和后备保护
  • 工业自备电厂中发电机和变压器保护
  • 大型余热发电站的发电机保护
  • 风电场升压变压器保护
  • 任何需要对发电机和变压器进行精确差动保护的场合

性能参数

参数项 数值
保护功能数量 15余种ANSI标准保护
电流输入通道 最多8路
电压输入通道 最多4路
模拟输出 4路4~20mA
数字输入 8路可编程
继电器输出 4个
事件记录 64条带时间戳
波形记录 跳闸前后波形捕捉
通信协议 Modbus RTU/TCP
工作电源 85~265V AC/DC
工作温度 -20℃ ~ +60℃
防护等级 IP20(机架内),可选IP54
认证标准 UL、CE、CSA、IEC 60255
继电器寿命 ≥10万次

材质构成:阻燃ABS工程塑料外壳,FR-4多层PCB板,专用保护算法ASIC芯片,继电器采用密封型电磁继电器(触点材料银镉氧化物AgCdO),端子排为磷铜镀镍弹簧端子,通信接口含MAX232电平转换芯片和RS-485收发器,抽屉导轨为金属材质带锁定机构。

结构特征:标准单槽宽度抽屉式结构,前面板配备大型LCD显示屏、LED状态指示灯、数字键盘、编程按键、RS-232程序端口、可密封抽出手柄,后面板为总线连接器、RS-485通信端口、继电器输出端子排、模拟量输入/输出端子排、数字输入端子排,底部有安装固定卡扣和散热孔。

工作原理:CPU通过背板总线实时采集各CT、PT的电气量数据,保护引擎内部运行差动算法、过流算法、失磁算法等各保护元件的判据。当差动保护启动时,保护引擎计算差动电流与制动电流的比值,同时检测二次谐波含量和波形畸变程度,综合判断后决定是否出口跳闸。所有运行数据通过通信接口上传至上位SCADA系统。

安装要求

  • 安装于标准19英寸机架上,确保机架供电稳定
  • CT二次线使用屏蔽双绞线,屏蔽层单端接地
  • PT接线注意相序正确,A/B/C对应
  • 模拟量输入/输出线使用屏蔽双绞线,远离动力线
  • 接地端子必须可靠接地,接地电阻小于4Ω

使用注意事项

  • 修改保护定值前必须备份原始设置
  • 差动保护CT需选用同型号、同变比、同精度等级的CT
  • 事件记录和波形数据需定期导出备份
  • 长期不使用时建议每3个月通电一次
