描述

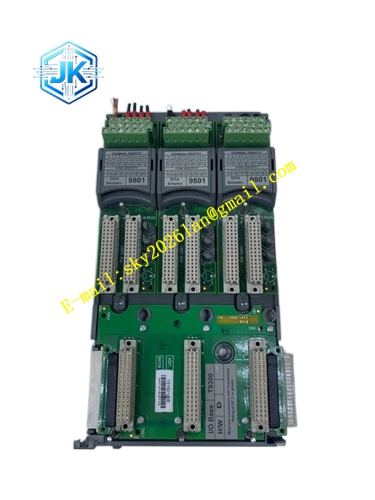

ICS Triplex T8912
技术规格：
- 输入分组： 每4个模拟量输入为一组（0-3和4-7）
- 输入阻抗： 20kΩ（模拟量模式）
- 输入类型： 模拟量输入/开关量输入可配置
- 计数功能： 由外部开关选择，计数值使用第二组模拟量输入的输入字变量
- 地址分配：
- 主站或单机中央处理单元地址定义为62
- 扩展模块地址按模块顺序自动分配
- 第一个模拟量扩展模块地址从63开始，后续模块地址递增至68
功能特点：
- 模拟量输入与开关量输入灵活配置，每组可独立设置为模拟量或开关量输入模式
- 当通道设为开关量输入时，输入阻抗保持模拟量模式的20kΩ
- 集成计数功能，由外部开关选择启用
- 启用计数功能时，第二组模拟量输入（4-7）自动转为开关量输入功能
- 高集成度设计，将多种功能集成于单一组件
- 支持多种输入输出类型和通信协议，适应不同应用场景
- 易于扩展，可根据系统需求灵活增加模块数量
应用场景：
- 工业自动化控制系统中的模拟量采集
- 过程变量监测（温度、压力、流量等）
- 混合信号应用（同时需要模拟量和开关量输入）
- 计数和脉冲信号采集
- 分布式控制系统的I/O扩展
性能参数：
- 高集成度，降低系统复杂性和成本
- 高灵活性，支持多种输入类型配置
- 长期稳定性，采用高质量材料和制造工艺
- 地址自动分配，简化系统配置
材质构成：
- 工业级电子元器件
- 高精度模拟信号调理电路
- 耐用PCB结构
- 坚固工业外壳
结构特征：
- 模块化设计，便于安装和维护
- 16通道端子配置，4通道为一组
- 每组可配置保险丝、开关、插头和测试点
- 支持螺丝连接和弹簧连接两种端子类型
- 可集成继电器和光耦合器输出（可选配置）
工作原理： T8912通过外部开关配置每组通道的工作模式（模拟量或开关量）。在模拟量模式下，通道接收4-20mA或0-10V等标准模拟信号，经内部信号调理电路处理后传输至主控制器。在开关量模式下，通道检测数字信号状态，20kΩ输入阻抗确保与各种现场开关兼容。启用计数功能时，模块利用第二组输入通道的硬件资源进行脉冲计数，计数值通过内部总线传输至处理器。
安装要求：
- 安装于标准工业机柜或DIN导轨
- 扩展输入输出模块的插拔必须在断电状态下进行
- 根据应用需求选择适当的接线方式（螺丝连接或弹簧连接）
- 正确配置地址开关，确保与主控制器通信正常
- 遵循模拟信号屏蔽和接地规范
使用注意事项：
- 插拔模块前必须切断电源，防止损坏
- 配置为开关量输入时，注意输入阻抗为20kΩ，确保与现场设备兼容
- 启用计数功能时，第二组模拟量输入自动转为开关量功能，注意通道功能变化
- 不同应用选择适当的接线方式，确保连接可靠
- 选用InterfastMS系列端子时，可利用保险丝、继电器、光耦合等扩展功能
- 定期检查端子连接牢固性，防止松动导致信号中断
