描述

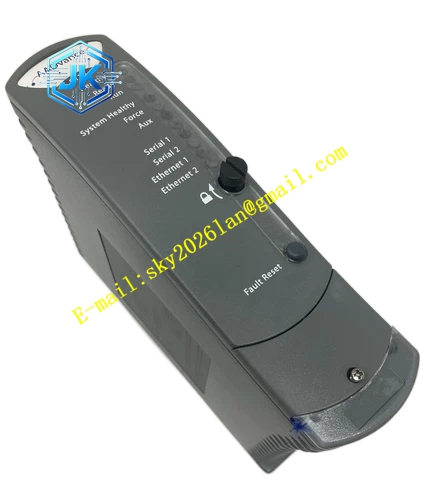

ICS Triplex T84M480
技术规格：
- 模块类型： 模拟量输出模块
- 架构： 三重模块冗余（TMR）
- 系统电源电压范围： 20 至 32VDC
- 电路类型： 容错，完全三重，可选线路监测
- 监测输出数量： 40 通道
- 独立电源组： 8 个输出各 5 个
- 工作输出/现场电压范围： 18 至 60V DC
- 输出电压测量范围： 0 至 60V DC
- 额定输出电流（连续）： 每通道 0.75A
- 每个电源组电流： 6A
- 输出导通状态电阻： 0.6Ω
- 输出短路保护： 电子（锁存）
- 通道间串扰： >-40dB
- 功耗： 现场电源 24V（每通道 0.75A）：18W；系统电源（24V）：22W
- 典型精度： 满量程的 0.2%，最大满量程的 0.5%
功能特点：
- 完全三重化容错系统，最高安全性和可用性
- 硬件实现容错（HIFT）和表决功能
- 1 毫秒 SOE 事件记录
- 64 位 CPU，独立温度、湿度传感器
- 在线修改不受次数限制
- 可自行定义前面板 LED 灯状态
- 相邻槽/智能槽热更换
- 高级车载诊断功能
- 通过 IEC 61508 SIL3 认证
- 通过 EN 954-1 类别 4 认证
- 符合 NAMUR 建议 NE43，支持可配置的超量程和下量程限制
- HART 直通通信
应用场景：
- 过程工业：石油、天然气、化工、电力等领域的模拟量控制
- 制造业：汽车、钢铁、机械等行业的精确过程控制
- 安全仪表系统（SIS）中的模拟量输出控制
- 紧急停车系统（ESD）中的阀门位置控制
性能参数：
- 通道数： 40 通道
- 每通道额定电流： 0.75A
- 精度： 满量程的 0.2%（典型），0.5%（最大）
- 安全完整性等级： SIL3（IEC 61508）
- 通道更新速率： 每 4ms
材质构成：
- 工业级多层印刷电路板，带防护涂层
- 高精度数模转换器
- 光电隔离屏障用于通道与系统之间的保护
- 精密加工金属外壳
结构特征： 模块为标准单宽度 Trusted I/O 模块，插入 Trusted I/O 机箱的任意可用 I/O 槽位。机械键控防止插入错误槽位。前面板设有各通道状态 LED 和模块级故障/健康指示灯。现场连接通过可拆卸的现场端子组件（FTA）实现。
工作原理： TMR 架构通过三个独立通道处理每个输出命令。硬件表决器基于多数一致原则确定正确的输出状态。每个输出通道包含六元素表决阵列用于输出开关，在输出开关故障条件下也能提供容错不间断控制。当通道负载超过安全限值时，输出通道保护自动激活。
安装要求：
- 安装在 Trusted I/O 机箱内，机箱需保持清洁和通风
- 保持适当的间距用于气流和服务通道
- 使用推荐的现场端子组件并遵循 24VDC 隔离规范
- 所有现场接线使用管状端子并正确标识
- 将模拟输出接线与 VFD 和大电流电缆分开布线
使用注意事项：
- 在进行接线更改前断开负载电源
- 热插拔操作时验证许可和旁路状态
- 遵循现场变更管理（MOC）和上锁挂牌（LoTo）程序
- 定期进行通道功能测试并检查端子紧固情况
- 使用干燥空气进行日常维护除尘
- 每个机柜至少保留一个备用模块，存放在防静电包装中
