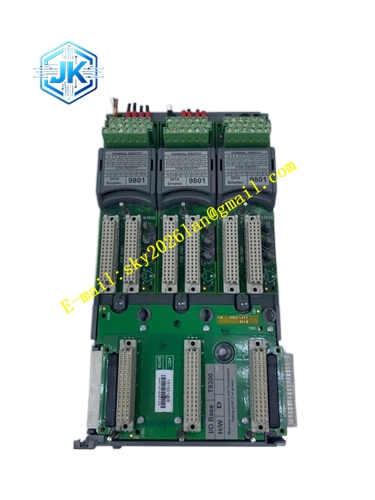

ICS Triplex T8480T
技术规格： 输出通道数量为40路模拟输出；背板供电电压范围为20V DC至32V DC；现场供电电压范围为18V DC至32V DC；现场供电最大电流为0.9A；系统供电功耗为28W；背板功耗为22W；输出关断状态漏电流最大为350μA；推荐输出电流范围为1mA至22mA；校准精度在+25℃时为±0.1%满量程；整体精度在0℃至+60℃时为±0.25%满量程；现场电压范围为18V DC至32V DC；最大耐压范围为-1V DC至+36V DC；待机切换故障条件下的输出波动最大为±350μA持续7秒，或±10mA持续50ms；电源组数量为5组；模块位置为T8100或T8300机架的I/O模块槽位。
功能特点： 采用完整的三重模块冗余设计，每个输出通道配备三个独立的信号输出路径，确保在单通道故障时系统仍能可靠输出控制信号；高精度输出能力，校准精度达到±0.1%满量程，满足精密过程控制需求；输出通道具备线路监测功能，能够检测现场电缆的开路和短路故障；全面的诊断功能对每个输出通道进行持续监测；支持热插拔功能，允许在系统运行状态下更换故障模块；输出信号范围支持标准的4-20mA电流信号和0-10V电压信号；模块具备过流保护和短路保护功能，防止因现场设备故障导致模块损坏。
应用场景： 石油化工装置的调节阀控制；发电厂锅炉给水调节系统；化工厂的原料配比控制系统；炼油厂的流量控制回路；水处理厂的加药泵控制；任何需要高精度、高可靠性模拟量控制的安全关键控制场合。
性能参数： 40路输出通道提供大规模控制信号输出能力；±0.1%满量程的校准精度确保控制信号的高精度；±0.25%满量程的整体精度在宽温度范围内保持稳定性；1mA至22mA的推荐输出电流范围覆盖标准工业执行机构需求；350μA的最大关断漏电流确保输出关断时的设备安全；28W的系统供电功耗和22W的背板功耗在可接受范围内；5个电源组的设计实现通道间的电气隔离；待机切换时的输出波动控制在安全范围内，防止对现场设备造成冲击。
材质构成： 模块外壳采用工业级阻燃塑料材质，表面涂覆防护漆层，具备优异的耐腐蚀性和机械强度；内部电路板采用多层PCB设计，关键模拟信号走线采用屏蔽和差分布局；数模转换器采用高精度工业级芯片，具备低噪声和高线性度特性；输出驱动电路采用工业级运算放大器和功率晶体管，具备高负载驱动能力；保护电路采用瞬态抑制二极管和限流电阻，防止过压和过流损坏；连接器采用镀金铜合金材质，接触电阻低，抗氧化能力强。
结构特征： 标准插卡式模块结构，适用于ICS Triplex Trusted系列机架安装；前面板带状态指示灯，显示电源状态、运行状态和故障状态；模块采用长条形设计，深度较大，容纳40路通道的电路；背板连接器采用高密度设计，实现与机架背板的可靠电气连接；输出端子采用螺钉端子或弹簧端子，便于现场接线；模块带固定螺钉，确保在振动环境中不会松动；整体结构坚固，抗振动和抗冲击能力强。
工作原理： 模块接收来自Trusted处理器的数字控制命令，三个独立的输出通道同时接收相同命令；每个输出通道配备独立的数模转换器和信号调理电路，将数字命令转换为模拟电流或电压信号；三个独立的模拟输出通过硬件表决电路进行一致性校验，只有当至少两个通道的输出一致时，该信号才被送至现场设备；当某个通道输出与其他两个偏差过大时，系统自动隔离该通道，以其他两个通道的输出作为有效信号；模块持续监测每个输出通道的电流、电压和温度，发现异常立即向处理器报告故障信息；自诊断电路定期执行输出回路测试，验证通道的输出精度和回读电路的准确性。
安装要求： 必须安装在ICS Triplex Trusted标准机架的指定I/O槽位中；机架必须可靠接地，接地电阻符合工业标准；模拟信号电缆必须使用屏蔽双绞线，屏蔽层在机柜端单端接地；电缆敷设应远离大功率电缆和变频器，避免电磁干扰；模拟信号电缆与数字信号电缆应分开敷设，避免交叉干扰；输出接线应使用符合额定电流的导线，导线截面积满足载流量要求；输出至感性负载时应加装续流二极管或浪涌抑制器，保护模块输出电路；模块插入槽位时需确保导轨对准，均匀用力推入直至完全到位。
使用注意事项： 严禁在输出回路带电的情况下拆卸输出端子，防止短路或损坏模块；更换模块时必须确认新模块的型号和版本与原模块完全一致；定期检查输出端子的紧固状态，防止因振动导致接线松动；模拟信号电缆的屏蔽层接地应定期检查，确保接地连接可靠；在含腐蚀性气体的环境中，应增加对模块外观和端子的检查频次；模块的固定螺钉应定期检查，确保在持续振动环境中保持紧固；发现模块故障指示灯亮起时，应立即查阅诊断信息，确定故障通道后再进行处理；在进行系统校准时，应使用经过校准的标准测量仪表，确保校准精度。
