描述

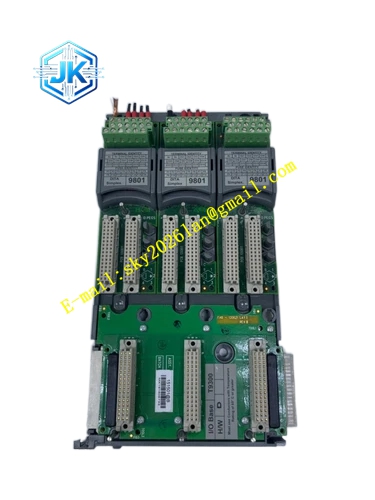

ICS Triplex T8225
技术规格：
- 输入电压： 24VDC（冗余双输入）
- 输出电压： +15VDC或+24VDC（根据配置）
- 输出功率： 250W
- 输入功率： 750W
- 输入电压范围： 85至264VAC（部分配置）或24VDC
- 频率范围： 47至63Hz（AC输入配置）
- 功率因数： ≥0.95
- 效率： 70%
- 浪涌电流（冷启动）： 20A峰值（120VAC），40A峰值（260VAC）
- 浪涌电流（热启动）： 35A峰值（120VAC），65A峰值（260VAC）
- 内部保险丝： 6A，250V，3AG慢熔型；20A，250V，3AB慢熔型
- 保持时间： ≥20ms
- 模块尺寸： 31.8×168×147mm（部分资料为112×70×123mm）
- 模块重量： 0.6kg至2.0kg（取决于具体配置和散热器）
功能特点：
- 双冗余电源输入和双冗余电源输出，确保单一故障时连续运行
- 热插拔设计，支持无系统停机状态下的模块更换
- 在线诊断功能，内置诊断监控模块实时检测和隔离故障
- 宽工作温度范围，适应极端工业环境
- 高抗振动和抗冲击能力，满足重工业应用要求
- 作为TMR系统组成部分，增强系统容错能力和安全性
- 自然对流与强制风冷双重冷却支持
- 符合IEC 61508 SIL3认证要求
应用场景：
- 安全仪表系统（SIS）
- 紧急停车系统（ESD）
- 过程控制系统
- 工业自动化系统
- 石油天然气关键控制
- 发电厂安全系统
性能参数：
- 工作温度： -20°C至+60°C（标准），扩展范围-40°C至+70°C
- 存储温度： -40°C至+85°C
- 抗振动： 高振动耐受能力
- 抗冲击： 高冲击耐受能力
- 认证： CE、UL、IEC 61508 SIL3
- MTBF： 122万小时（部分配置）
材质构成：
- 工业级电子元器件，经过严格筛选
- 高可靠性功率转换电路
- 霍尔传感器（用于在线校准配置）
- 耐用PCB结构，采用工业级基材
- 坚固金属外壳，具备防腐蚀处理
结构特征：
- 标准Trusted电源模块外形
- 前面板 comprehensive LED指示阵列
- 双输入/双输出电源接口
- 热插拔兼容设计
- 可从前方更换的保险丝（部分配置）
工作原理： T8225通过双冗余输入通道接收电源，内部功率转换电路将输入电源转换为稳定的直流输出。双冗余输出设计确保即使单一输出路径故障，另一路径继续向系统供电。在线诊断电路持续监测模块健康状况，检测过压、欠压、过流和过热状态，异常时通过前面板LED和网络接口报告故障。模块与Trusted TMR架构协同工作，为处理器和I/O模块提供高完整性电源。
安装要求：
- 安装于Trusted T8200/T8201/T8202或T8240电源机箱
- 双输入电源必须来自独立的供电回路，实现真正冗余
- 确保机箱接地符合电气安全规范
- 自然对流安装时保证足够间隙，强制风冷时确保空气流量
- 输入侧配置适当容量的过流保护装置
使用注意事项：
- 双冗余输入必须接入不同的电源母线，避免共模故障点
- 定期检查在线诊断状态和前面板指示灯
- 更换模块时严格遵循热插拔规程，确认备用模块正常运行
- 在高温环境中评估降额要求，必要时增强冷却
- 定期检查保险丝状态，确保保护功能有效
- 维护时记录故障代码，便于故障分析
