描述

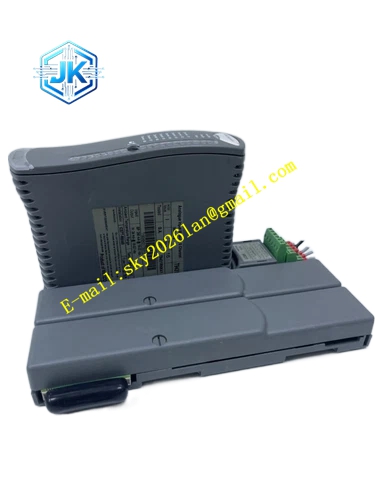

ICS Triplex T8201
技术规格
- 输入电压：110‑300VDC 直流输入
- 输出：多路冗余 15VDC、24VDC 直流系统电源
- 电源槽位：4 个电源模块槽位，支持 N+1 冗余配置
- 安装规格：19 英寸标准工业机柜 5U 高度
- 工作温度：0℃ ~ +60℃
- 存储温度：‑40℃ ~ +85℃
- 防护等级：IP20
- 尺寸：483mm × 222mm × 320mm
- 重量：5.1kg
功能特点
- 高压直流输入适配，适配电站、海上平台直流供电系统
- N+1 冗余电源架构，单电源模块故障，其余模块自动承载全部负载
- 实时监测各路电源输出电压电流，故障硬接线输出至 SIS 控制器
- 前面板 LED 指示灯组，显示每一路电源运行状态、故障告警
- 电源功率模块支持热插拔维护，故障模块在线更换，系统不停机
- 集成接地汇流排，统一完成电源系统屏蔽接地，抑制电磁干扰
应用场景 海上油气平台 Trusted SIS 系统供电；火力发电厂安全仪表系统；直流供电的煤化工装置；油气长输管道站场安全控制系统。
性能参数 整机最大输出功率 950W，绝缘耐压 2000VAC，故障诊断覆盖率 95%。
材质构成 喷涂钢制 5U 机架主体；内部多层 PCB 电源分配板；镀锡铜接地汇流排；镀金电源模块连接器；阻燃工程塑料前面板。
结构特征 5U 高度 19 英寸标准机架安装结构；背部设置高压直流输入端子、接地端子、故障信号输出端子；正面横向电源模块插槽，机械防呆结构；底部预留线缆走线孔。
工作原理 两路相互独立高压直流电源接入 T8201 背部输入端子，分配至机箱内部各个电源插槽；电源模块将高压直流转换为 Trusted 主机需要的低压直流电源，输出至机箱内部电源母线；母线输出多路电源，通过原厂电源线缆输送至 T8151 主机背板；机箱内置监测电路持续采集电源输出参数，出现欠压、过压、过载立刻生成故障告警信号传输至 Trusted 控制器。
安装要求
- 使用 M6 螺栓紧固安装在 19 英寸机柜，紧固扭矩 1.2N・m。
- 机箱接地端子使用粗铜线接入仪表保护地，接地电阻小于 4Ω。
- 两路高压直流输入来自两套相互独立直流电源回路。
- 高压直流输入回路配置专用直流断路器。
- 机箱上下预留 50mm 散热间隙，保障电源散热。
- 电源输出线缆使用原厂配套线缆，禁止使用非替代线缆。
使用注意事项
- 严禁交流市电接入高压直流输入端子，直接烧毁整套机箱。
- 系统运行时禁止同时拔出两块以上工作电源模块，防止整机失电。
- 闲置电源槽位安装原厂防尘盖板。
- 电源故障告警不可屏蔽，告警发生排查直流输入电源或者电源模块。
- 高压直流接线作业必须断电操作，做好安全隔离。
- 定期清理机柜内部粉尘，避免连接器积灰接触不良。
