描述

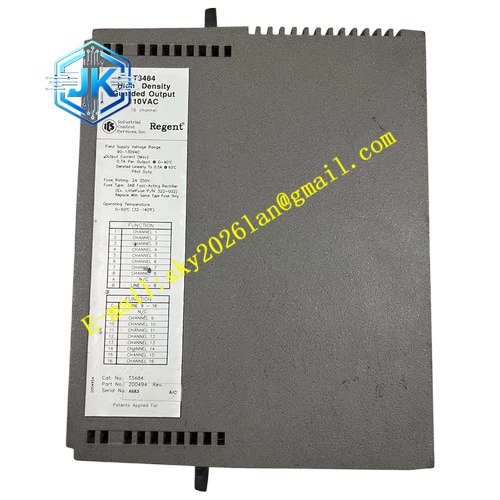

ICS Triplex T3481
技术规格：
- 输出通道数： 16路保护输出（分为两组，每组8路）
- 输出类型： 数字输出，带保护架构
- 现场电源： 支持24V DC、110V AC或120V DC（三种类型可选）
- 负载电流： 每通道2A（0-40°C），60°C时降额至1.5A
- 最小负载： 20mA（低负载模式5mA）
- 导通状态压降： 1.0V最大值
- 浪涌电流： 3.5A峰值，7A持续20ms
- 输出漏电流： 5mA最大值
- 熔断保护： 每输出3A快速熔断保险丝
- 导通/关断延迟： 0.5ms
- 输出测试持续时间： 250ms（双模块最大425ms）
- 功耗： 30W（101 BTU/小时）
- 隔离： 最低2500V（现场接线与控制逻辑间）
- 尺寸： 高320mm×宽32mm×深257mm（12.6″×1.27″×10.12″）
- 重量： 1.8kg（4.2磅）
功能特点：
- 16路保护输出，分为两组每组8路
- 双冗余设计，单一故障不会导致误输出
- 支持故障容错操作，两个同类型模块可并联连接
- 可热更换，支持在线维护
- 完整的输出电路自动测试
- 自动线路监测，检测开路和短路现场接线故障
- 每个模块前面板独立指示灯，显示模块故障/活动状态和关断状态
- 每个点额外指示灯显示输出状态和负载/保险丝故障
- 保险丝可从前面板更换
- 现场与逻辑电路间最低2500V电气隔离
- TÜV认证，Risk Class 5等级
应用场景：
- 安全仪表系统中的最终元件控制
- 紧急停车阀控制
- 电磁阀驱动
- 继电器和接触器控制
- 需要故障容错的高可靠性应用
性能参数：
- 工作温度： 0°C至+60°C
- 存储温度： -40°C至+85°C
- 工作湿度： 0至95%相对湿度，无冷凝
- 抗振动： ±0.15mm，10至55Hz
- 抗冲击： 15g，半正弦波，11ms
- EMI兼容性： IEC 801第2、3部分（静电放电、辐射场）
- 安全认证： DIN V VDE 0801 Risk Class 5，UL 508，CSA 22.2 No. 142-M1981
- 浪涌耐受能力： 3级接触放电（6kV）
材质构成：
- 工业级电子元件
- 双冗余保护电路
- 高可靠性输出驱动器件
- 耐用PCB结构
- 坚固金属外壳
结构特征：
- 细长型工业模块设计
- 前面板 comprehensive LED指示阵列
- 可从前方更换的保险丝
- 标准Regent机架安装
- 坚固的机械结构
工作原理： T3481采用双冗余保护设计，内部包含两套独立的控制逻辑。两套逻辑必须同时同意才能驱动输出，确保任何单一内部故障都不会导致意外输出。模块通过三重化的Safetybus接口与系统通信，防止系统故障导致误输出。自动测试电路定期验证每个输出通道的完整性，线路监测功能持续检测现场接线的开路和短路状态。
安装要求：
- 安装于Regent系统机架
- 提供适当的现场电源（24V DC、110V AC或120V DC）
- 确保负载电流不超过额定值，考虑温度降额
- 并联配置时，确保两个模块类型相同
- 遵循高可靠性系统的接地规范
使用注意事项：
- 注意60°C时的电流降额（从2A降至1.5A）
- 定期检查并更换熔断的保险丝（3A快速熔断型）
- 监控前面板指示灯，及时处理负载/保险丝故障
- 并联配置可实现故障容错，但需确保正确接线
- 遵循安全系统的维护和测试程序
