描述

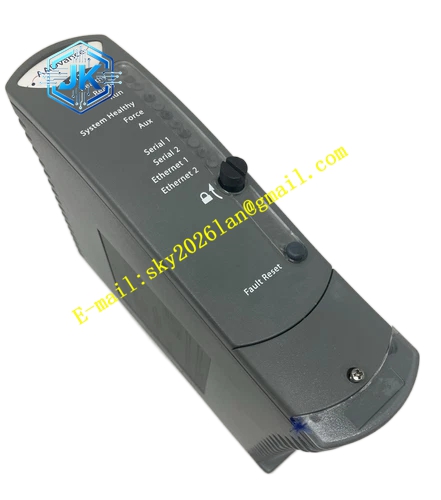

ICS Triplex T3300
技术规格
- 供电：背板 24VDC；现场回路 24VDC
- 输入通道：16 路数字量输入，分为两组隔离 8 通道
- 输入信号：24VDC 直流开关信号
- 工作温度：‑20℃ ~ +60℃
- 存储温度：‑40℃ ~ +85℃
- 防护等级：IP20
- 尺寸：332mm × 34mm × 256mm
- 重量：1.18kg
功能特点
- 16 路 DI 输入，分成两组相互隔离 8 通道，降低组间故障互相影响
- TMR 三重安全总线接口，采集数据上传参与三取二表决
- 通道级自诊断，检测线路开路、短路故障，故障信息上传系统
- 每通道对应前面板 LED，直观显示通道 ON/OFF 状态
- SOE 事件顺序记录，1ms 时间精度，记录输入信号跳变事件
- 支持热插拔，模块在线更换，不影响其余通道采集运行
应用场景 压力开关、液位开关、限位开关、火焰检测器开关信号采集；化工 ESD 停车信号采集；锅炉安全联锁开关信号；油气装置现场安全开关量采集。
性能参数 输入导通阈值 18VDC，断开阈值 5VDC；隔离电压 1500VAC；故障诊断覆盖率 96%。
材质构成 镀锌金属外壳；FR‑4 阻燃 PCB；镀金背板连接器；阻燃塑料面板；光电隔离元器件。
结构特征 3U 机架插卡结构，横向插入 T3151 背板插槽；前面板排布 16 路通道状态 LED、电源故障指示灯、解锁卡扣；后部 DIN41612 背板连接器。
工作原理 现场 24VDC 开关触点信号进入 T3300 通道，经过光电隔离电路，将现场开关状态转换数字信号；信号送入三重总线接口，上传至三块 T3150A 处理器做三取二表决；板载诊断电路监测每一路回路电流，识别开路短路故障，故障状态上报控制器。
安装要求
- 安装在 T3151 背板通用 I/O 插槽，不占用 CPU 槽位。
- 拆装操作佩戴防静电手环。
- 现场接线线缆屏蔽层单端接机柜接地。
- 机柜通风散热，模块周边温度不超额定范围。
- 平稳推入插槽，卡扣锁紧，确认背板连接器完全接触。
使用注意事项
- 危险防爆区域现场设备必须配套安全栅，模块本身不具备防爆能力。
- 现场输入电压不可超过 32VDC，过高电压会烧毁通道。
- 出现通道短路故障报警，优先排查外部接线，不可以屏蔽报警。
- 禁止带电插拔外部现场接线端子。
- 闲置输入通道做好接线处理，避免悬空造成误信号。
