描述

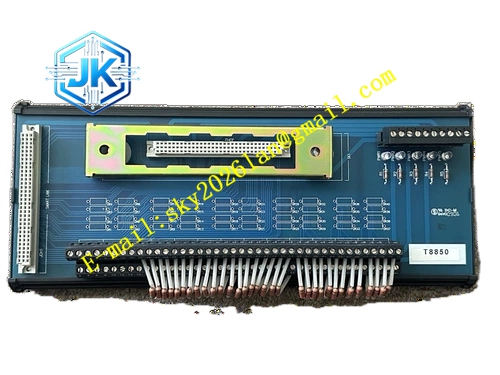

ICS Triplex IC65C52P2
技术规格
- 供电：背板 24VDC 冗余供电，工作电流 0.15A
- 信号类型：隔离型数字量信号接口
- 工作温度：‑20℃ ~ +60℃
- 存储温度：‑40℃ ~ +85℃
- 防护等级：IP20（仅限机柜内部安装）
- 外形尺寸：340mm × 32mm × 260mm
- 重量：1.1kg
功能特点
- 具备光电隔离，隔离现场干扰噪声，阻断地环路干扰
- 支持 TMR 背板安全总线通信，配合控制器完成三取二数据表决
- 板载硬件自检，通道异常输出故障状态位至控制器
- 前面板 LED 状态指示灯，分别指示电源、运行、通道故障
- 支持热插拔操作，更换模块不中断整套安全系统运行
应用场景 石油炼化老旧装置 ESD 紧急停车系统、煤化工安全联锁、电厂锅炉保护系统、油气管道站场安全控制系统，只作为存量设备备件使用，不用于新项目设计选型。
性能参数 信号隔离耐压 1500VAC，背板总线通信速率 2Mbps，故障诊断覆盖率大于 95%。
材质构成 外壳采用冷轧钢板镀锌金属外壳；内部多层 PCB 工业电路板；金手指连接器为镀金铜合金；塑胶导向卡扣为阻燃工程塑料。
结构特征 标准 3U 机架插卡式结构，两侧带定位导向槽，后部 DIN41612 工业背板连接器；前面板设置状态 LED 窗口、解锁卡扣；整体为横插式卡件，直接插入系统机架插槽。
工作原理 外部现场数字信号进入模块，经过光电隔离电路完成电气隔离，转换为背板总线可以识别的数字信号，上传至 TMR 控制器；同时接收控制器下发控制指令，隔离转换后输出至现场设备；板载自检电路持续监测通道开路、短路、内部电路异常，故障信息通过背板总线上报系统。
安装要求
- 仅允许安装在 ICS Triplex Regent 系列专用机架插槽内，禁止混用其他品牌机架。
- 安装操作全程佩戴防静电手环，人体静电释放之后再接触模块金手指。
- 机柜环境保持通风，模块上下预留不少于 20mm 散热间隙。
- 机架保护地可靠连接厂区仪表接地网，接地电阻小于 4Ω。
- 对准插槽导向槽平稳推入，卡扣完全扣紧确认背板连接器完全咬合，禁止暴力敲击推入。
使用注意事项
- 不可直接用于防爆危险区现场，本模块必须搭配安全栅接入防爆区域设备。
- 禁止带电拆卸模块金手指保护盖板，不要触碰镀金触点。
- 运行环境湿度控制 5%‑95% 无凝露，严禁机柜内部结露。
- 定期读取系统诊断报警，出现通道故障报警及时排查现场接线，故障模块尽快更换。
- 备件存放需要放置防静电袋，存储环境干燥无腐蚀性气体。
