描述

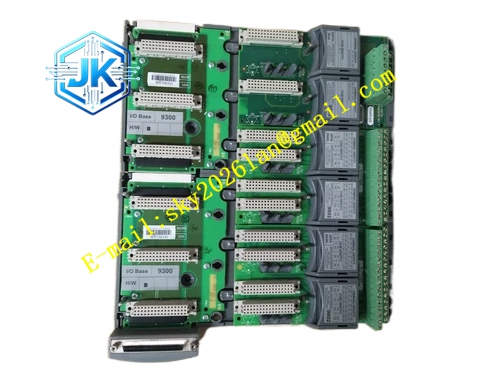

ICS Triplex 9852
技术规格
- 组件类型：双工数字输出终端组件
- 输出通道数：8通道
- 配置方式：双工（Dual），支持冗余配置
- 信号类型：数字输出
- 输出电压：24V DC
- 输出电流：每通道2A
- 响应时间：小于1ms
- 现场电源保险丝：10A（每路现场电源，共两路）
- 导线规格：最大1.31mm²（16 AWG）
- 剥线长度：6mm
- 支持模块：两块T9451数字输出模块
- 工作温度范围：0℃至+60℃（或-40℃至+70℃，视版本）
- 存储温度范围：-40℃至+85℃
- 湿度：5%至95%无凝露
- 尺寸：132mm×84mm（高×宽）
- 重量：约260g（10oz）
- 认证：CE、UL、CSA
功能特点
- 双模块化冗余设计，支持两块数字输出模块同时驱动
- 8路数字输出通道，每路带独立保护
- 两路独立的24V DC现场电源输入，每路带10A保险丝
- 紧凑型设计，宽度为9851的两倍
- 与T9451数字输出模块配套，实现冗余数字输出链路
- 支持热插拔，便于在线维护
应用场景
- 安全仪表系统中的冗余执行元件驱动
- 关键设备的冗余控制输出
- 石油化工装置的冗余联锁输出
- 电力系统的冗余开关控制
- 任何需要高可用性数字输出的工业控制场合
性能参数
- 输出电压：24V DC
- 输出电流：2A每通道
- 响应时间：小于1ms
- 振动：5g至20g，10Hz至500Hz
- 冲击：15g，11ms
材质构成
- 外壳采用工业级塑料或金属材质
- 接线端子为铜合金镀金材质
- 内部PCB采用多层FR-4阻燃基材
- 保险丝座符合UL安全标准
结构特征
- 双宽度设计，132mm×84mm
- 前面板带两组模块接口与8组现场接线端子
- 两组现场电源接线端子，分别带10A保险丝
- 编码销配置防止误插
- 面板安装或DIN导轨安装
工作原理 两块T9451数字输出模块的输出信号通过9852终端组件同时传送至现场执行元件。在冗余配置中，两路输出并联驱动同一负载，或通过表决电路确保输出的一致性。当一路输出故障时，另一路输出继续维持负载动作，确保控制连续性。现场电源通过两组独立的接线端子引入，每组带10A保险丝保护，防止电源短路。
安装要求
- 安装在控制柜面板或DIN导轨上
- 两组现场电源需独立供给，建议来自不同的电源母线
- 感性负载需并联续流二极管或RC吸收回路
- 接线端子按规定扭矩拧紧
使用注意事项
- 两路现场电源需保持电压一致，避免环流
- 输出电流不得超过每通道2A的额定值
- 定期检查保险丝状态，发现熔断需查明原因并更换同规格保险丝
- 冗余配置中单块模块故障不影响系统运行，但需尽快更换以恢复冗余
- 严禁在系统运行中同时更换两块模块
