描述

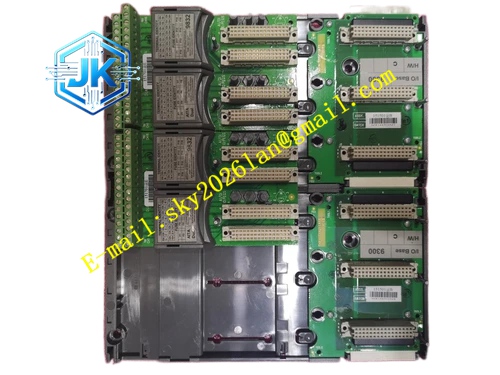

ICS Triplex 9832
技术规格
- 组件类型：双工模拟输入终端组件
- 输入通道数：16通道
- 配置方式：双工（Dual），支持冗余配置
- 信号类型：隔离型模拟输入
- 隔离耐压：±1.5kV DC（持续1分钟）
- 通道负载电阻：135Ω±0.2%
- 通道保险丝：50mA、125V、T型
- 现场回路最大功耗：0.08W每回路（0.27 BTU/h）
- 导线规格：最大1.31mm²（16 AWG）
- 剥线长度：6mm
- 支持模块：两块T9431/T9432模拟输入模块
- 工作温度范围：-40℃至+70℃
- 重量：约2.0kg
- 认证：CE、UL
功能特点
- 双模块化冗余设计，可同时支持两块模拟输入模块，提升系统可用性
- 16路通道间及通道对地隔离，隔离耐压达±1.5kV DC
- 每通道独立保险丝保护，防止单点故障扩散
- 工业级金属外壳，抗电磁干扰能力强
- 可更换组件设计，便于现场维护与故障排查
- 与T9431/T9432模块配套，实现完整的冗余模拟输入链路
应用场景
- 安全仪表系统（SIS）中的冗余模拟量监测
- 关键工艺参数（温度、压力、流量）的双路测量
- 石油化工装置的冗余液位监测
- 电力系统的冗余温度监测
- 任何需要高可用性模拟输入的工业控制场合
性能参数
- 隔离电压：±1.5kV DC（通道间及通道对机壳，持续1分钟）
- 信号精度：取决于配套模块，典型±0.05%量程
- 共模抑制比：120dB@60Hz
- 更新速率：100ms每通道
- 分辨率：16位
材质构成
- 外壳采用工业级金属材质，提供优异的电磁屏蔽与机械保护
- 接线端子为铜合金镀金材质，确保长期低接触电阻
- 内部隔离器件采用高性能光耦或磁耦元件
- PCB采用多层FR-4阻燃基材，关键信号线阻抗匹配
结构特征
- 双宽度设计，较9831更宽，以容纳冗余连接器的额外空间
- 前面板带两组Companion Slot连接器接口，分别对应两块模拟输入模块
- 16组现场接线端子，每组带独立保险丝座
- 编码销配置防止误插，确保与正确模块配对
工作原理 现场变送器输出的模拟信号通过9832终端组件接入，经保险丝保护后，由隔离电路实现现场侧与系统侧的电气隔离。隔离后的信号分为两路，分别传送至两块T9431/T9432模拟输入模块进行独立采集与A/D转换。系统对两路采集结果进行比较与表决，当两路数据一致时确认为有效值；若出现偏差，则触发诊断报警并标记故障通道，确保测量结果的可靠性。
安装要求
- 安装在控制柜面板或DIN导轨上，确保与配套模拟输入模块的相对位置正确
- 两组Companion Slot电缆需分别连接至两块模拟输入模块，不可交叉或错接
- 现场信号电缆需采用屏蔽双绞线，屏蔽层单端接地
- 接线端子螺钉需按规范扭矩拧紧
使用注意事项
- 隔离型设计允许现场设备与系统存在地电位差，但仍需控制地电位差在允许范围内
- 定期检查保险丝状态，发现熔断需查明原因并更换同规格保险丝
- 冗余配置中，单块模块故障不影响系统运行，但需尽快更换故障模块以恢复冗余
- Companion Slot电缆为专用电缆，不可使用普通电缆替代
