描述

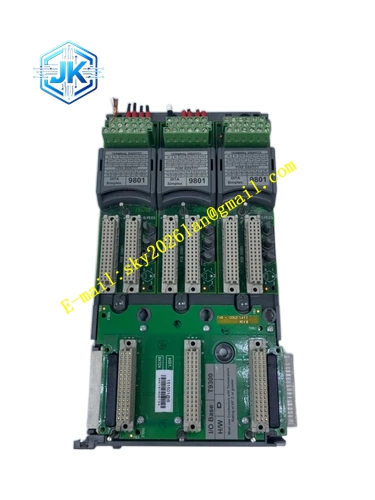

ICS Triplex 9802
技术规格
- 组件类型：双工数字输入终端组件
- 输入通道数：16通道
- 配置方式：双工（Dual），支持冗余配置
- 信号类型：隔离型数字输入
- 隔离耐压：±1.5kV DC（通道间及通道对地，持续1分钟）
- 输入通道保险丝：50mA、125V、T型
- 通道负载电阻：5.125kΩ±0.2%
- 输入测量电压分辨率：5mV，13位精度
- 现场回路最大功耗：0.2W每回路（0.68 BTU/h）
- 导线规格：最大1.31mm²（16 AWG）
- 剥线长度：6mm
- 支持模块：两块T9401/T9402数字输入模块
- 工作温度范围：-40℃至+70℃
- 尺寸：约13.1cm×8.4cm×3.5cm（或266×31×303mm，视具体版本）
- 重量：约0.14kg（或1.1kg，视具体版本）
- 认证：CE、UL
功能特点
- 双模块化冗余设计，支持两块数字输入模块同时采集
- 16路通道间及通道对地隔离，隔离耐压达±1.5kV DC
- 每通道独立保险丝保护
- 紧凑型设计，节省安装空间
- 与T9401/T9402模块配套，实现冗余数字输入链路
- 支持热插拔，便于在线维护
应用场景
- 安全仪表系统中的冗余数字信号监测
- 关键设备运行状态的双路确认
- 石油化工装置的冗余联锁信号输入
- 电力系统的冗余开关状态监测
- 任何需要高可用性数字输入的工业控制场合
性能参数
- 隔离电压：±1.5kV DC
- 输入电压范围：18V DC至32V DC
- 输入响应时间：取决于配套模块
- 通道负载：5.125kΩ
- 功耗：0.2W每回路
材质构成
- 外壳采用工业级塑料或金属材质
- 接线端子为铜合金镀金材质
- 内部隔离器件采用高性能光耦
- PCB采用多层FR-4阻燃基材
结构特征
- 双宽度设计，容纳两组Companion Slot连接器
- 前面板带两组模块接口与16组现场接线端子
- 编码销配置防止误插
- 面板安装或DIN导轨安装
工作原理 现场数字信号通过9802终端组件接入，经保险丝保护与隔离电路后，分为两路独立的信号通道，分别传送至两块T9401/T9402数字输入模块。两块模块独立采集信号并将结果传送至系统处理器进行比较。当两路数据一致时确认为有效值；若出现偏差，则触发诊断报警，确保信号采集的可靠性。
安装要求
- 安装在控制柜面板或DIN导轨上
- 两组Companion Slot电缆需分别连接至两块数字输入模块
- 信号电缆采用屏蔽双绞线，屏蔽层单端接地
- 接线端子按规定扭矩拧紧
使用注意事项
- 隔离型设计允许一定的地电位差，但需控制在允许范围内
- 定期检查保险丝状态，发现熔断需查明原因
- 冗余配置中单块模块故障不影响系统运行，但需尽快更换以恢复冗余
- 严禁在系统运行中同时更换两块模块
