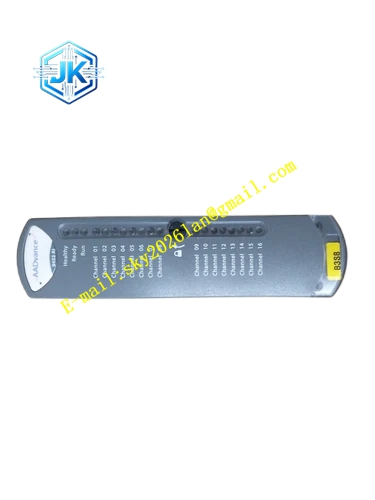

ICS Triplex 9432
技术规格：
- 品牌： ICS Triplex（罗克韦尔自动化旗下）
- 型号： 9432 / T9432
- 产品类型： 三重冗余 TMR 模拟输入模块
- 系统兼容性： AADvance 控制器系统
- 通道数： 16 通道（部分版本支持 32 通道）
- 模拟输入范围： -10V 至 +10V
- 分辨率： 16 位
- 隔离等级： 1000V AC / 500V DC
- 电源电压： 12V DC
- 通信接口： RS-485
- 工作温度： -40°C 至 +85°C
- 尺寸： 120 mm × 100 mm × 30 mm
- 重量： 0.4 kg
功能特点：
- 16 位高精度模数转换，精确测量模拟信号
- 三重架构设计，三个独立通道独立采样和处理信号
- 表决逻辑算法确保即使一个或两个通道故障，输出值仍然正确
- 广泛的诊断覆盖范围，包括电源、通道输入和内部电路监测
- 宽输入范围（-10V 至 +10V），可与各类传感器和变送器配合使用
- 先进的隔离技术，有效抵抗电气噪声和接地环路影响
- 支持灵活配置，用户可通过编程确定每个通道的输入范围和采样频率
- 多个 T9432 模块可组合使用以实现更多通道的模拟信号采集
应用场景：
- 化工、石油、电力行业过程控制（温度、压力、流量、液位监测）
- 汽车制造和电子制造生产线（机械臂位置和力信号采集）
- 太阳能电站和风电场能源管理（光伏板电压电流、风机转速扭矩监测）
- 工业自动化生产线和智能工厂
- 制造业过程自动化
性能参数：
- 分辨率：16 位
- 输入范围：-10V 至 +10V
- 隔离等级：1000V AC / 500V DC
- 工作温度范围：-40°C 至 +85°C
材质构成：
- 工业级电子元件
- 多层印刷电路板
- 精密信号输入连接器
- 模块化外壳
结构特征： T9432 采用紧凑型模块式结构，可安装于 AADvance 系统机架中。模块背面设有 16 路模拟信号输入端子和 RS-485 通信接口，前面板设有通道状态指示灯。
工作原理： T9432 通过三路独立通道同时采集现场模拟信号，每个通道配备独立的 16 位高精度模数转换器，将 -10V 至 +10V 范围内的模拟信号精确转换为数字信号。转换后的数字信号通过 RS-485 通信接口传输至 AADvance 系统的控制器模块和处理器模块，供后续分析、处理和控制决策使用。
安装要求：
- 安装于 AADvance 系统兼容机架中
- 现场信号线缆按照系统接线规范连接
- 确保信号线缆屏蔽层正确接地
- 保持模块间适当间距
使用注意事项：
- 安装前确认输入信号类型和范围与模块配置匹配
- 定期检查模块状态指示灯
- 更换模块前执行锁定/挂牌程序
- 备件存放于干燥、防静电环境中
- T9432 须与 T9110 处理器模块、T9832 模拟输入端子板等配套使用
