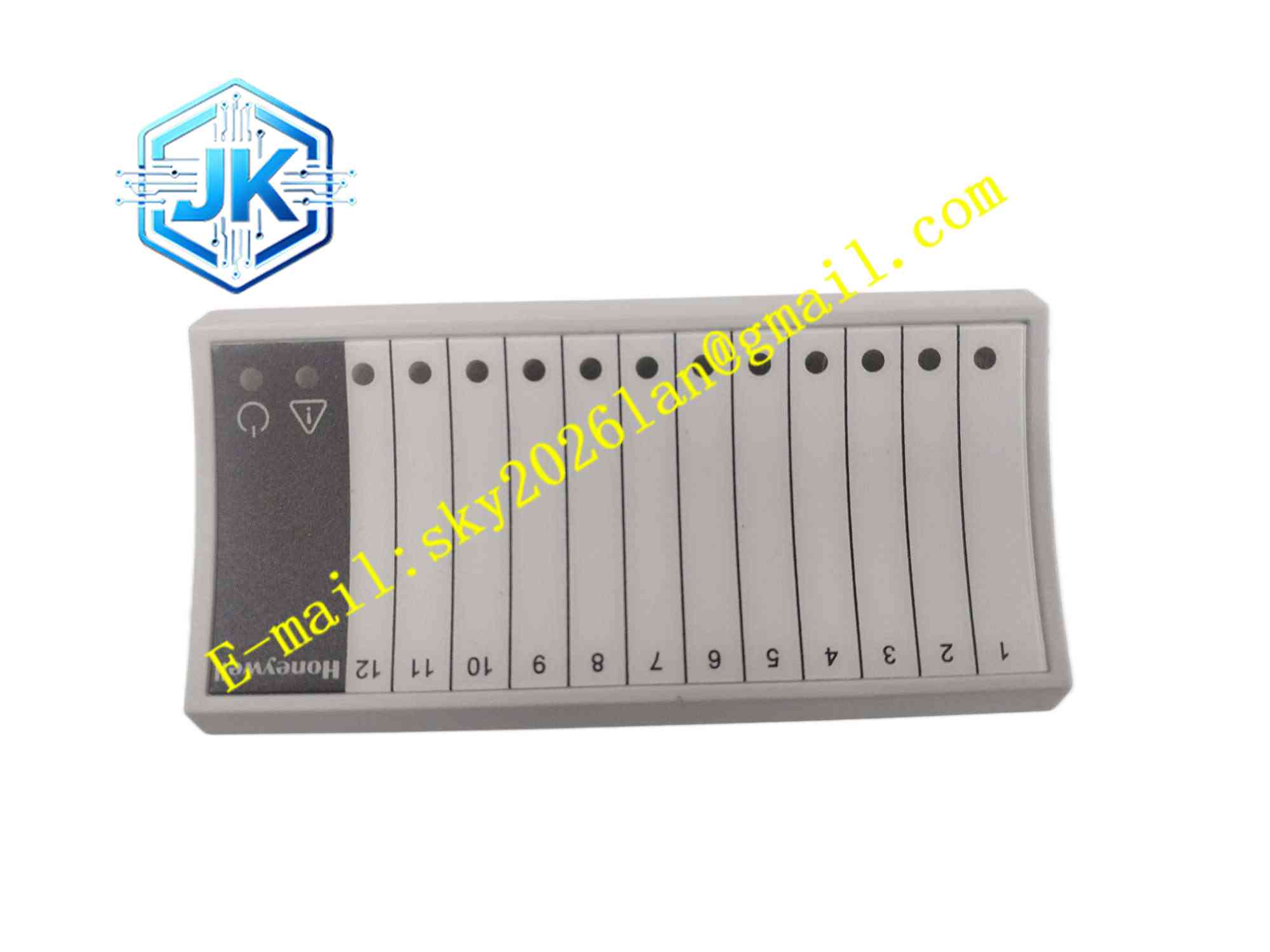

Honeywell XF823A
技术规格： 型号：XF823A 产品类型：数字量输入 DI 扩展模块 适配：Honeywell XL 系列 DDC 控制器 通道类型：干接点数字量输入 额定供电：AC24V 防护等级：IP20，DIN 导轨柜内安装 工作温度：0℃ ~ +50℃ 储存温度：-20℃ ~ +70℃ 相对湿度：5%~95%，无冷凝 认证：CE、UL
功能特点： 多路数字干接点输入通道，采集无源开关状态信号。 通道过压、浪涌保护，抑制现场线路干扰。 实时采集开关通断状态，上传至 DDC 主控制器。 通道故障诊断，线路短路、断线检测。 模块化扩展，DDC 点位不足时增加 DI 通道数量。 总线通讯，和 DDC 主机实时交换 IO 数据。
应用场景： 中央空调机组控制柜，新风机组，冷却塔控制箱，楼宇 HVAC 自控系统，采集风机运行反馈、阀门限位、压差报警信号。
性能参数： DI 通道支持无源干接点信号采集 通道隔离保护，降低外部线路干扰 状态信号实时上传至 DDC 控制器 支持长期不间断运行
材质构成： 外壳：阻燃 ABS 工程塑料壳体 电路板：FR4 多层 PCB，数字采集芯片与保护元器件 连接器：镀金板间连接器，对接端子底座 XFR824A 指示灯：LED 通道状态指示灯
结构特征： 35mm DIN 导轨卡扣式安装，和 DDC 主机并排布置。 正面 LED 指示灯，显示各 DI 通道通断状态。 侧边连接器，插接至 XFR824A 端子底座。 IP20 防护，仅控制柜内部使用。
工作原理： AC24V 供电后，模块持续扫描各路数字输入通道，检测外部干接点开关通断状态。采集到的开关状态信号，通过内部总线发送至 DDC 主控制器。模块内置通道诊断电路，检测线路短路或者断线故障，将故障信息上传 DDC 并点亮对应通道故障指示灯。
安装要求： 模块卡扣固定在控制柜 DIN 导轨上，插接至 XFR824A 端子底座。 干接点信号线使用普通双绞线，线缆单独走线。 AC24V 供电回路增加熔断器。 控制柜保持通风干燥，远离变频器、接触器等干扰源。
使用注意事项： 模块必须搭配 XFR824A 端子底座使用，不可直接外接现场线路。 仅采集无源干接点信号，禁止接入强电压信号。 接线操作必须断电执行。 定期检查模块与底座插接是否牢固。
