描述

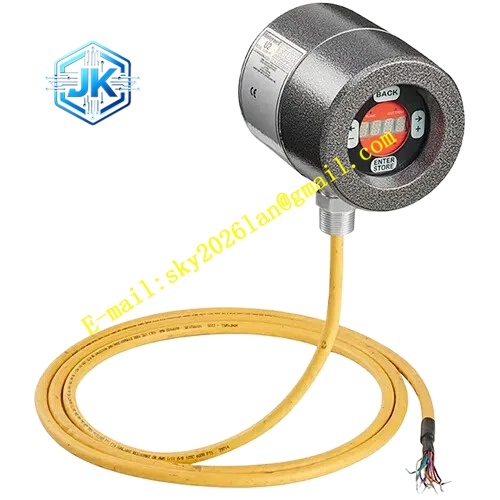

Honeywell U2-1010S-PF
技术规格
- 供电电源：22VDC ~ 26VDC，额定 24VDC
- 最大功耗：3.5W，最大电流 120mA
- 传感器配置：UVTron、UVSS、IR 三路独立光学检测通道
- 光学视场：紫外通道 5° 锥形视场，红外通道 1° 锥形视场
- 通讯接口：RS485 Modbus RTU
- 模拟输出：可配置 4-20mA 或 0-20mA 火焰强度信号，最大负载 500Ω
- 继电器输出：火焰确认常开继电器、故障自检常开继电器，触点容量 1A，30VDC 阻性负载
- 工作环境温度：-40℃ ~ +70℃
- 防护等级：IP66
- 安装接口：3/4 英寸 NPT 管道螺纹
- 镜片材质：紫外熔融石英镜片
- 认证：SIL3、CE、UL
- 重量：2.8kg
- 外形尺寸：直径 117mm，长度 155mm
功能特点 三路独立光谱采集，区分真实火焰与炉膛高温背景光、电弧、阳光干扰，抗误判能力强。内置电子自检回路，无机械快门结构，自动周期性校验光路、传感器、信号电路完好性。每一路传感器增益独立可调，内置 10 档可选择闪烁频率滤波，适配不同燃料火焰闪烁特征。正面电容触控轮盘 + LED 显示界面，现场直接配置火焰阈值、延时参数、滤波参数。支持 Modbus RTU 远程读取火焰强度、故障代码、内部温度、传感器状态。板载自恢复 PTC 保险丝，电源回路和继电器回路过载自动保护。PF 版本自带固定线缆，采用密封管线结构，适合直接接入防爆穿线管，无需快速接头。可设置火焰熄灭延时、火焰确认延时，适配燃烧管理时序逻辑。内置温度传感器，监测检测器本体温度，超温告警。
应用场景 电站锅炉天然气、重油燃烧器火焰监测 石化加热炉、裂解炉多燃料火焰检测 冶金工业炉、热处理炉燃烧安全监控 垃圾焚烧炉、生物质锅炉火焰探测 燃气轮机配套燃烧器火焰联锁保护
性能参数
- 安全失效分数 SFF：大于 99%
- 危险失效概率 PFD：1.16×10⁻⁴
- 单通道采样响应速度：小于 100ms
- 模拟输出精度：±2% 满量程
- 继电器动作响应时间：可组态 200ms~60s
- 平均无故障时间：720000 小时
材质构成 铝合金外壳，无硅粉末喷涂防腐涂层 熔融石英光学镜片，耐温抗紫外老化 三路独立光电传感器组件、信号调理 PCB 板 电容触控组件、LED 显示模组 RS485 通讯隔离芯片、继电器触点组件 PTC 自恢复保险、TVS 防雷保护元件 PF 版本内置耐油耐高温屏蔽线缆，密封环氧灌封结构
结构特征 一体式圆筒结构，光学头部、信号处理腔体、接线线缆一体化集成。光学窗口采用石英镜片，密封橡胶圈隔离炉膛烟气粉尘。外壳 IP66 防护，可抵御粉尘、雨水冲刷。侧面电容触控轮盘，密闭无外露机械按键，适应高粉尘工业环境。PF 尾部预制线缆，管线密封结构，适配防爆管道布线。内部光路隔离，三路传感器独立遮光腔，避免光路互相串扰。外壳螺纹安装座，可直接拧入观火套管。
工作原理 三路光电传感器同步采集炉膛内火焰光谱信号，信号送入板载 FPGA 处理单元，提取火焰特有的闪烁频率、光谱特征，和预设阈值对比。判定存在有效火焰时，火焰继电器闭合，同步输出对应火焰强度的 4-20mA 模拟信号，Modbus 寄存器更新火焰状态。周期性执行电子自检，向光路发送校验信号，检测传感器、放大电路是否失效，自检异常时触发故障继电器动作，上报故障代码。当火焰信号低于熄灭阈值，经过组态延时后，火焰继电器断开，向燃烧控制器发送熄火联锁信号。
安装要求 将检测器拧入观火套管，螺纹缠绕耐高温密封带，保证密封。观火套管对准燃烧器火焰根部，避开炉膛高温反光壁面。屏蔽线缆单端接地，屏蔽层仅在控制柜侧接地，炉膛侧悬空。供电使用隔离型 24VDC 安全电源，禁止和大功率电机共用同一电源回路。安装完成后，通过触控轮盘选择燃料类型，设置增益、滤波、延时参数。连接 Modbus 通讯线，接入 BMS 燃烧控制器，完成联锁逻辑组态。在高温炉膛环境，选配吹扫风接口，持续通入洁净压缩空气冷却镜片，防止积灰。
使用注意事项 禁止直视光学发射窗口，内部光路强光会造成眼部损伤。定期检查石英镜片，积灰、结焦会降低检测灵敏度，使用无尘软布擦拭镜片。线缆最小弯曲半径满足线缆规格，禁止硬折挤压。远离强电磁干扰源，大功率变频器、动力电缆和通讯线缆分开敷设。出现持续故障告警，先检查吹扫风、供电电压，再排查传感器镜片污染。禁止在防爆区域开盖拆解外壳，拆解会破坏防爆防护结构。
