描述

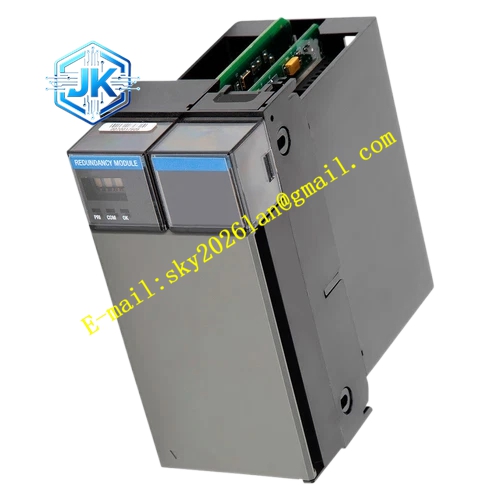

Honeywell TK-PRR02151309288-375
技术规格
- 适配系统：Honeywell Experion PKS C200 控制器机架
- 背板总线：C200 专用冗余同步总线
- 供电规格：5VDC、3.3VDC、1.2VDC、24VDC 多组背板供电
- 单模块功耗：24VDC 侧 0.09A，5VDC 侧 1.00A，3.3VDC 侧 0.75A，1.2VDC 侧 0.007A
- 工作环境温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 机架占用槽位：2 个标准 C200 机架槽位
- 认证标准：UL、CE、RoHS
- 冗余切换响应时长：毫秒级
功能特点 实时采集主备处理器的心跳报文，持续比对两台控制器的控制逻辑、PID 参数、回路输出状态、报警锁存信息。主控发生硬件故障、电源异常、通讯中断时，立即触发备用控制器接管控制，切换过程无扰动，输出不会产生冲击。板载独立故障诊断电路，实时监测模块自身供电、同步链路、内部芯片状态。面板集成电源、运行、冗余同步、故障 LED 指示灯，直观展示模块运行状态。支持冗余模式下热插拔更换，更换过程不影响正在运行的控制回路。内置非易失存储器，记录切换事件、故障时间戳、同步错误日志，可在上位工作站调取诊断记录。隔离同步信号，抑制背板总线串扰，降低工业现场电磁干扰对冗余链路的影响。
应用场景 石油化工装置连续反应单元 C200 冗余控制节点 炼油厂加热炉、重整装置安全控制机架 电厂锅炉辅机、汽机辅助系统 DCS 冗余控制器 化工间歇式批量生产工艺高可用控制机柜 天然气长输管线压气站过程控制节点
性能参数
- 平均无故障时间：860000 小时
- 静电抗扰等级：8kV 接触放电
- 同步数据刷新周期：10ms
- 同步链路最大传输距离：同机架背板直连
- 故障诊断覆盖率：98% 以上
材质构成 FR4 阻燃多层敷铜板，表面喷涂三防涂层 高速差分同步收发芯片、FPGA 逻辑控制芯片 精密电源稳压网络、TVS 浪涌抑制二极管 镀金边缘连接器，适配 C200 机架背板 金属面板，集成锁定卡扣、状态指示灯、模块拉手 内部受控阻抗走线，保障高速同步信号完整性
结构特征 标准 C200 系列竖插式卡件外形，卡件正面设置金属拉手，便于插拔操作。边缘防呆缺口，杜绝反向插入机架。背板镀金触点分区排布，区分电源引脚、同步总线引脚、诊断信号引脚。同步信号区域独立屏蔽走线，隔离数字逻辑电路干扰。面板 LED 分区标识，区分电源正常、同步激活、故障告警三种状态。卡件锁紧卡扣到位后形成可靠机械固定，抵御机柜振动造成接触不良。
工作原理 模块上电后完成自检，同步链路初始化，持续和配对的另一块冗余模块建立双向通讯。主控制器每固定周期向备用控制器下发全部控制数据库、回路输出、报警状态。冗余模块持续校验心跳信号，若主控心跳报文在设定超时窗口内丢失，判定主控故障，随即向备用控制器下发接管指令，备用控制器直接沿用同步完成的全部工艺数据输出控制信号。故障信息同步上传至 Experion PKS 操作站，生成告警事件。
安装要求 佩戴防静电手环后再插入 机架指定冗余槽位，推到底后扣紧拉手锁扣。成对使用，两个 控制器必须各自配置一块 TK-PRR021 模块。在 Experion 工程软件中配置冗余节点地址、切换阈值、同步参数。机架上电，等待模块自检完成，确认主备同步指示灯常亮。执行冗余切换测试，切断主控电源，验证回路输出保持稳定，无扰动。机柜内部布线分开动力电缆与信号电缆，避免电磁干扰。
使用注意事项 必须和同版本 控制器固件匹配，固件版本不一致会造成同步失败。冗余链路不支持跨机架长距离布线，仅用于同机架内主备处理器同步。机柜风道保持通畅，防止模块过热触发同步故障。定期检查背板镀金触点，避免氧化造成通讯中断。出现持续同步告警，先排查控制器固件版本与背板供电，再更换模块。
