描述

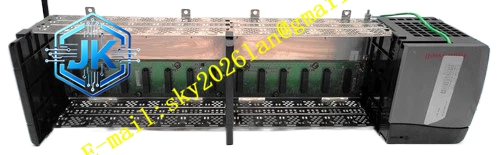

Honeywell TK-FPDXX2
技术规格
- 输入电压：85~264Vac 通用交流输入
- 输入频率：47~63Hz
- 额定输出：24Vdc，20A 连续电流
- 输出稳压精度：±1%
- 冗余功能：双模块并联均流冗余
- 工作温度：0℃~+60℃
- 效率：88% 满载
- 热插拔支持：在线更换故障电源模块
功能特点 宽范围交流输入适配全球不同地区工业电网电压。 双模块并联均流，输出电流自动均衡分配，单模块故障时另一模块无缝接管负载。 独立过压、过流、过温保护，故障时自动关断输出。 板载 LED 指示电源正常、故障报警状态。 内置 EMI 滤波，抑制电源线上的传导干扰。 输出保持时间：20ms，电网瞬时跌落时不中断供电。
应用场景 TPS 系统控制柜柜内 24Vdc 供电 关键装置控制系统冗余供电配置 老电源模块输出漂移、无输出故障备件替换 现场变送器、电磁阀回路稳定供电 无人值守站房高可靠性供电改造
性能参数
- 输出纹波：小于 50mV 峰峰值
- 均流不平衡度：小于 5%
- 过压保护阈值：28Vdc
- 过流保护阈值：22A
- 绝缘耐压：2500Vac 持续 1 分钟
材质构成 金属屏蔽电源外壳 高频开关变压器 功率半导体开关器件 输出滤波电容组 光耦反馈隔离电路 功率散热铝基板 交流输入、直流输出接线端子
结构特征 标准机架插拔式结构，安装在机柜电源仓专用导轨槽 前面板带电源开关、状态 LED、故障报警触点输出端子 金属外壳集成散热鳍片，辅助功率元件散热 内部隔离屏障分隔交流强电侧和直流低压侧 防呆导轨结构防止安装时插错槽位
工作原理 交流输入经过 EMI 滤波、整流电路转换为高压直流，高频开关电路将直流斩波为高频交流，通过隔离变压器降压，再经过整流滤波输出稳定 24Vdc 直流。反馈电路实时采样输出电压，调整开关占空比维持输出稳定。双冗余模块并联时均流电路自动均衡输出电流，单模块故障时另一模块瞬间承担全部负载，输出电压无跌落。保护电路监测输出电压、电流和内部温度，参数超限时关断输出并触发故障报警。
安装要求 两个冗余电源模块安装在电源仓相邻槽位。 交流输入接线牢固，接地端子可靠接机柜保护地。 直流输出正负极对应接入柜内 24V 供电母线。 上电后测量输出电压，确认稳压精度符合要求。 冗余配置时将两个模块的均流通讯线对接。
使用注意事项 机柜总负载电流不可超过单模块 20A 额定值，超载会造成模块过热保护。 故障模块更换时无需断开负载，冗余系统可在线热插拔。 模块散热口不可被线缆遮挡，通风不良会触发过温保护。 不可短接直流输出端子，短路会触发过流保护损坏功率器件。
