描述

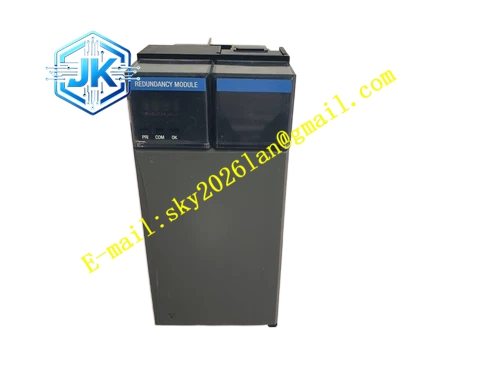

Honeywell TC-OAVO81
技术规格
- 通道数量：8 路模拟量电压输出
- 输出信号范围：0~10Vdc
- 分辨率：12 位 DAC
- 通道隔离：500Vac 光电隔离
- 最大负载电流：5mA / 通道
- 背板接口：C200 I/O 机架总线
- 故障安全输出：可配置 0V/10V 安全值
功能特点 每通道独立电压输出，带输出回读采样监测。 通讯故障时自动输出预设安全电压值。 每通道独立短路保护，输出短路时自动限流。 输出信号带硬件滤波，平滑控制输出波动。 板载 LED 指示卡件电源、通讯、整体故障状态。 输出精度 ±0.1% 满量程，满足精密调节要求。
应用场景 电动调节阀、电动执行器电压信号驱动 现场记录仪、数显表模拟电压驱动 连续过程控制回路模拟电压输出 老输出卡通道漂移备件替换
性能参数
- 输出精度：±0.1% 满量程
- 短路保护阈值：10mA
- 更新周期：20ms / 通道
- 隔离耐压：500Vac 持续 1 分钟
- 故障切换时间：小于 50ms
材质构成 FR4 PCB 基板 12 位 DAC 芯片 电压输出运算放大器 光电隔离器件 精密基准电压芯片 TVS 浪涌保护二极管 镀金背板金手指
结构特征 标准欧卡尺寸，插入 C200 I/O 机架槽位 前部螺丝端子逐通道编号，标注输出正负极 隔离屏障分隔现场输出侧和背板逻辑侧 前面板 LED 显示卡件运行和故障状态
工作原理 控制器下发的数字设定值通过背板总线传到输出卡，12 位 DAC 将数字值转换为对应模拟电压信号，经过运算放大器驱动放大后输出到现场负载。回读采样电路监测实际输出电压，和指令值比对，偏差超限时触发通道报警。通讯中断时，板载逻辑输出预设安全电压值，保证执行器处于安全位置。短路检测电路在输出过流时自动限流保护。
安装要求 输出线缆使用屏蔽双绞线，单端接地。 软件配置每通道故障安全输出电压值。 输出负载阻抗不低于 2kΩ，避免输出电压跌落。 上电后逐通道校准零点和满度输出。
使用注意事项 输出端子短路会触发保护，排查故障后自动恢复。 禁止接入外部电源到输出端子，会反向击穿 DAC 芯片。 负载阻抗过低会造成输出带载能力不足，信号偏差增大。
