描述

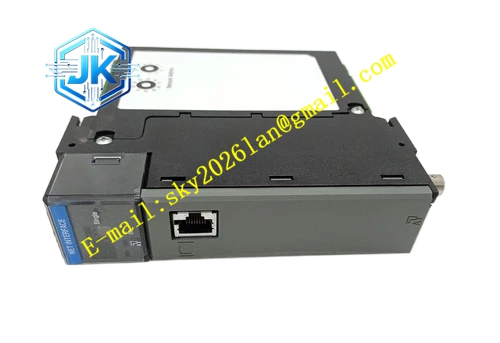

HONEYWELL TC-CCN014
技术规格： 背板供电 24VDC；总线类型 ControlNet；支持 ControlNet 标准速率 5Mbps；单通道 ControlNet 总线接口；背板对接 C 系列机架高速总线；隔离耐压 1500VAC；工作温度 0℃至 60℃；存储温度 – 40℃至 85℃；工作相对湿度 5% 至 95%，无凝露；具备总线硬件隔离、ESD 防护；UL、CE、Class I Div 2 防爆认证。
功能特点： 实现 C300 控制器与 ControlNet 总线上从站设备周期过程数据交互，读取现场测量信号，下发控制输出指令；支持非周期通讯，读写现场设备参数、诊断信息；内置总线故障诊断，识别总线短路、终端电阻缺失、从站离线故障；模块支持热插拔，在线更换模块不中断 C300 控制器基础控制逻辑；面板状态指示灯直观展示电源、总线链路、通讯活动、模块故障状态；支持模块冗余部署，搭建冗余 ControlNet 通讯链路。
应用场景： 化工装置 ControlNet 总线智能设备接入 C300 DCS；电厂辅机 ControlNet 远程 I/O 信号采集；油气场站 ControlNet 总线调节阀、变频器通讯；造纸、制药工厂存量 ControlNet 总线设备与 Experion PKS 系统对接改造。
性能参数： 总线周期刷新时间可软件组态，满足闭环控制时序；总线报文自带 CRC 校验，通讯出错自动重试；从站掉线故障上报延迟小于总线扫描周期；隔离电路阻断现场侧干扰反向串入 C300 背板总线，避免控制器异常复位。
材质构成： PCB 基板为 FR4 阻燃多层电路板，整板 G3 三防涂覆；ControlNet 总线接口集成浪涌、静电保护器件；背板金手指连接器镀金处理，提升抗氧化能力；外壳为灰色阻燃 PC 工程塑料；核心通讯处理器选用工业宽温芯片。
结构特征： C 系列标准单插槽立式卡件；前端面板带有 ControlNet 总线接口，配套电源、链路、通讯、故障 LED 指示灯；模块两侧带有弹性锁定卡扣，卡入 C 系列 I/O 机架槽位后自动锁紧；卡件与配套 IOTA 端子底座组合使用。
工作原理： C300 控制器通过 C 系列背板总线将控制设定值下发至 TC-CCN014，模块将数据打包转换为 ControlNet 协议报文发送至总线从站设备；ControlNet 从站上传的测量值、设备状态报文由模块接收校验，再转换为背板总线数据上传至 C300 控制器；模块持续监测总线电平、从站应答状态，总线异常时生成诊断报警上传至 Experion 操作站。
安装要求： 垂直安装于 C 系列 I/O 机架通讯专用槽位，配套对应型号 IOTA 端子底座；ControlNet 总线使用专用屏蔽同轴电缆，总线首尾两端接入终端电阻；总线屏蔽线缆采用机柜单点接地方式；总线线缆与动力电缆分槽敷设，间距大于 30 厘米；机柜接地电阻小于等于 4Ω。
使用注意事项： 终端电阻仅在总线首尾端点启用，总线中间节点不接入终端电阻；总线线缆长度超出规范限值时必须增加 ControlNet 中继器；组态时导入的从站 EDS 文件版本需要与现场硬件匹配；带电插拔模块全程佩戴防静电手环；总线发生短路故障会造成整条网段通讯中断，排查故障前对网段执行隔离操作。
