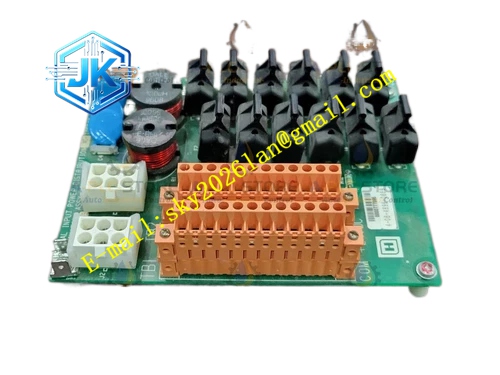

Honeywell MC-TDPR02
技术规格： 4 路隔离脉冲输入通道；支持 NPN 开集、24VDC 方波、干接点脉冲；每通道内置 24VDC 馈电输出；最高输入脉冲频率 100kHz；通道间电气隔离；端子可拔插；内置脉冲防抖滤波；工作温度 0℃至 60℃；存储温度 – 40℃至 85℃；湿度 5% 至 95% 无凝露；每通道具备脉冲丢失诊断。
功能特点： 同时完成脉冲信号接线与无源脉冲仪表的 24VDC 供电，无需额外供电端子排；每通道独立隔离，单路线路短路只切断本通道馈电，其余通道继续采集；软件可配置脉冲防抖，适配机械触点脉冲；实时监测脉冲信号，长时间无脉冲输出则触发脉冲丢失报警；分体端子排，检修仪表回路不拔出计数 IOM 卡件。
应用场景： 脉冲流量计供电与信号采集一体化端子；涡轮流量计、涡街脉冲表流量累计回路；现场无源转速探头供电与脉冲采集。
性能参数： 馈电回路限流稳定，保护脉冲传感器；隔离电路阻断地电位差带来的脉冲干扰；滤波参数稳定，抑制现场电机启停带来的杂波脉冲；脉冲丢失报警判定时间可在软件组态。
材质构成： FR4 阻燃 PCB，三防涂覆；接线端子铜合金镀金；隔离器件工业光耦；馈电回路限流芯片；绝缘基座改性阻燃尼龙。
结构特征： 机架导轨式立式 IOTA 底座；正面可拆卸端子排，每通道标注脉冲信号、24V 供电标识；背部连接器对接脉冲计数 IOM 模块；防呆凸起，普通 AI 底座无法匹配；两侧弹性卡扣固定于 I/O 机架。
工作原理： 24VDC 馈电电源经底座内部限流电路，通过端子给到无源脉冲流量计或转速探头；传感器产生的脉冲信号送到底座的隔离、滤波电路，去除杂波干扰后，通过背部连接器传输至脉冲计数 IOM 模块；底座持续监测脉冲信号的有无，当设定时间内没有脉冲边沿，生成脉冲丢失诊断信号传递给 IOM。
安装要求： 配套脉冲计数 IOM 模块，安装在 C 系列 I/O 机架；脉冲信号线使用屏蔽双绞线，屏蔽单点机柜接地；馈电线缆和大功率动力电缆分开走线；接线核对正负极，避免传感器反接损坏。
使用注意事项： 有源脉冲传感器不可接入底座的 24V 馈电端子；机械触点脉冲需要在软件开启防抖；拔下端子前记录流量累计数值；不可把超过 30VDC 的信号接入脉冲输入端子。
