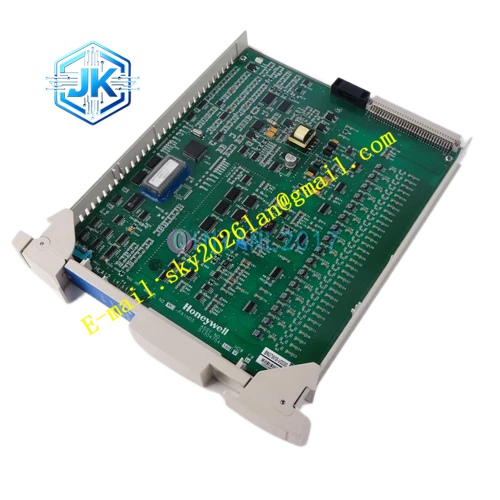

HONEYWELL MC-PAIH03
技术规格：
- 品牌：霍尼韦尔
- 型号：MC-PAIH03
- 产品类型：高电平模拟量输入处理器
- 输入通道：16 路差分输入
- 输入信号类型：电压（0-5V、1-5V、0.4-2V），电流（4-20mA，配合 250 欧姆电阻）
- A/D 转换器分辨率：16 位（14 位有效使用）
- 精度：±0.075% 满量程
- 共模抑制：70 dB（直流至 60 Hz）
- 串扰抑制：60 dB（直流至 60 Hz）
- 扫描速率：每通道每秒 4 个样本
- 最大输入电压：±30 V（无损坏）
- 工作温度：-40℃ 至 85℃
- 重量：约 0.6 kg
- 产地：美国
功能特点：
- 16 路差分输入：同时处理 16 路模拟信号，提高系统集成度
- 多信号类型兼容：支持电压和电流信号输入，适配多种传感器
- 高分辨率 A/D 转换：16 位转换器，14 位有效使用，确保高精度
- 优异抗干扰能力：70 dB 共模抑制，60 dB 串扰抑制，适用于电气噪声环境
- 快速扫描：每通道每秒 4 个样本，实现实时过程监控
- 电气隔离： galvanic 隔离防止接地环路和电气干扰
- 宽温度范围：-40℃ 至 85℃ 工作温度，适应严苛工业环境
- 高输入保护：±30 V 最大输入电压，防止过压损坏
- 无缝集成：与霍尼韦尔现场终端组件和处理器模块无缝集成
应用场景：
- Experion 和 TDC 3000 分布式控制系统
- 工业过程控制系统
- 温度、压力、流量等关键过程变量监控
- 制造业自动化控制
- 化工、石油、电力行业过程控制
- 分布式控制架构
性能参数：
- 输入通道数：16 路差分输入
- A/D 分辨率：16 位（14 位有效）
- 精度：±0.075% 满量程
- 共模抑制：70 dB
- 串扰抑制：60 dB
- 扫描速率：4 样本/秒/通道
- 工作温度：-40℃ 至 85℃
- 最大输入电压：±30 V
材质构成：
- 工业级印刷电路板
- 高精度 A/D 转换芯片
- 高品质信号处理元件
- 阻燃工程塑料外壳
- 镀金连接端子
- 防护外壳结构
结构特征：
- 标准模块化设计
- 紧凑尺寸
- 状态指示灯
- 通信接口
- I/O 端子
- 模块标识标签
- 防护外壳结构
工作原理：
MC-PAIH03 模块通过 16 路差分输入通道接收来自现场传感器和变送器的高电平模拟信号（电压或电流信号），信号经过内部调理电路进行缓冲、隔离、滤波和放大处理后，由 16 位 A/D 转换器转换为数字信号。模块采用 galvanic 隔离技术防止接地环路和电气干扰，确保信号完整性。转换后的数字信号通过通信接口传输至控制器进行处理和控制。
安装要求：
- 安装在控制柜或机架中
- 确保正确的电源连接
- 实施适当的接地措施
- 保持模块周围通风散热
- 避免强电磁干扰环境
- 遵循系统接线规范
- 确保环境温度在 -40℃ 至 85℃ 范围内
- 与霍尼韦尔现场终端组件正确配合
使用注意事项：
- 安装调试应由合格技术人员执行
- 定期检查模块运行状态
- 保持模块清洁，避免灰尘堆积
- 避免超过指定工作温度范围
- 定期验证输入接线和信号质量
- 确保固件版本与控制系统软件兼容
- 通过状态指示灯监控模块健康状况
- 遵循系统维护计划
