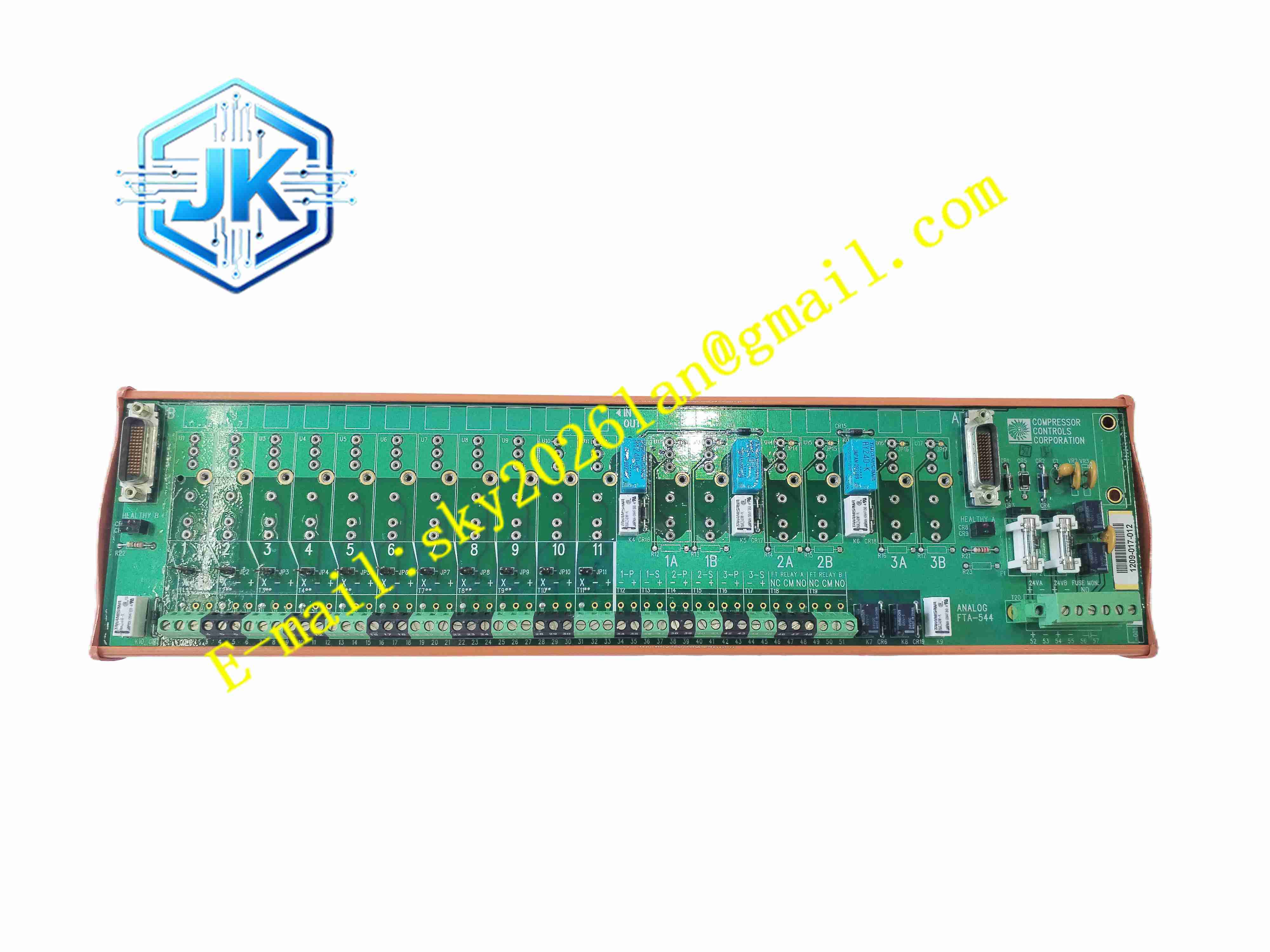

Honeywell FTA-544
技术规格
- 适配信号类型：4-20mA 模拟量、24V DC 数字量
- 通道容量：配套对应 I/O 主板通道
- 供电电压：24V DC
- 工作温度：-20℃ ~ +60℃
- 相对湿度：5%~95%，无冷凝
- 防护等级：IP20，机架安装
- 重量：0.65kg
功能特点
- 作为现场仪表线缆与 I/O 主板之间的转接端子单元。
- 内置 TVS 浪涌抑制电路，吸收现场雷击、感应浪涌，保护后端主板。
- 可拆卸弹簧接线端子，方便现场接线与检修。
- 通道之间电气隔离，消除信号串扰。
- 前面板 LED 指示灯，显示通道信号状态。
- 电路板三防涂覆，适应工业潮湿粉尘环境。
- 支持回路断线、短路故障监测，故障信号传递至 I/O 主板。
- 采用扁平电缆连接后端 I/O 模块，减少柜内杂乱布线。
- 机械防呆设计，扁平电缆防反插。
- 被动散热，无风扇结构。
应用场景
- 化工 DCS 系统现场变送器接线端子单元
- SIS 安全仪表系统 I/O 信号前端转接
- 电厂锅炉、辅机控制系统仪表接线
- 海上平台控制系统仪表信号预处理
材质构成
- 外壳：阻燃聚碳酸酯塑料壳体
- PCB 板：FR4 印刷电路板，三防涂层
- 保护器件：TVS 瞬态抑制二极管、限流电阻
- 接线端子：弹簧式镀锡铜合金端子
- 扁平电缆连接器：镀金接触引脚
结构特征
- 机架安装扁平端子模块，壳体侧面布置弹簧接线端子。
- 一端配置扁平电缆插座，连接 I/O 主板。
- 内部电路分区，现场信号回路与背板接口隔离。
- 壳体卡扣固定在机架导轨上。
工作原理 现场仪表线缆接入 FTA-544 端子，信号经过浪涌保护、信号调理电路，通过扁平电缆传输至后端 I/O 主板。模块监测回路阻抗，识别断线短路故障，故障信息随信号一并送入 I/O 主板。现场产生的浪涌能量由 TVS 元件泄放，避免损坏昂贵 I/O 主板。
安装要求
- 固定在控制柜机架导轨，锁紧卡扣。
- 现场仪表屏蔽线缆单端接地，远离动力电缆。
- 扁平电缆按标识方向插入 I/O 主板，不可反插。
- 机柜可靠保护接地。
- 接线完成后，模拟信号校验回路通断。
使用注意事项
- 不可接入超出额定电压的强电信号。
- 修改现场接线前断开系统供电。
- 备件操作佩戴防静电手环。
- 端子腐蚀、浪涌元件损坏时直接更换模块。
