描述

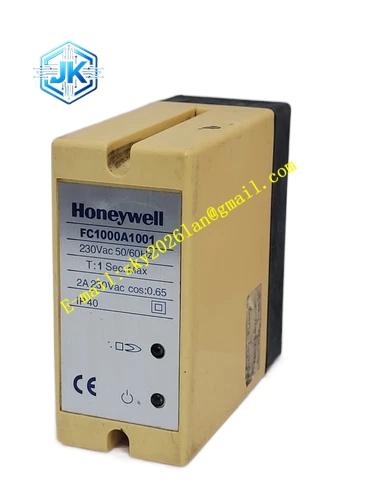

Honeywell FC1000A1001
技术规格
- 适配火焰检测器：C7012 紫外火焰检测器
- 供电电源：240V AC
- 控制时序：预吹扫、点火、运行、熄火联锁全流程自动控制
- 安装开孔：标准 72mm 方形盘装开孔
- 工作温度：0℃至 + 60℃
- 输出触点：点火阀、主气阀、报警三个独立干接点
功能特点 全燃烧时序自动控制，内置预吹扫时间可配置。 火焰信号强度实时显示，适配不同燃烧器火焰强度。 熄火后 1 秒内触发联锁切断燃料阀。 手动 / 自动操作模式切换。 故障代码显示，快速定位熄火、点火失败等故障原因。 回路断线诊断，火焰检测器接线故障触发报警。
应用场景 工业锅炉燃烧安全控制 燃气加热炉燃烧器联锁 老旧燃烧安全控制器替换 小型工业燃烧设备合规改造
性能参数
- 熄火响应时间：<1s
- 预吹扫时间：0-120s 可调
- 触点额定值：3A/240V AC
- 平均无故障时间：70 万小时
- 防护等级：IP54 前面板
材质构成 ABS 阻燃前面板 钢制表体外壳 玻璃显示窗口 功率继电器阵列 镀金接线端子 盘装安装卡扣
结构特征 方形盘装表体。 前面板状态 LED 与操作按键。 后部接线端子按输入、输出、供电分组布置。 侧部安装卡扣固定在面板开孔内。
工作原理 控制器上电后启动预吹扫程序，输出风机运行信号。吹扫计时完成后打开点火阀，输出点火高压信号。火焰检测器检测到火焰信号后，控制器维持点火阀开启数秒，随后打开主气阀转入稳定运行状态。运行中火焰消失，控制器立即切断所有燃料阀输出并触发熄火报警。
安装要求 在控制柜面板开 72mm 方形安装孔。 将控制器穿入开孔，拧紧安装卡扣。 按接线图连接火焰检测器、燃料阀与供电电源。 上电后配置预吹扫时间与点火时序参数。 调试时点火验证全流程动作正常。
使用注意事项 燃料阀输出触点必须串联手动紧急停按钮回路。 火焰检测器窗口需定期清理积碳，否则造成误熄火。 燃烧器调试必须现场确认点火时序，防止点火失败爆燃。 控制器供电必须可靠接地，防止点火高压干扰控制器逻辑。
