描述

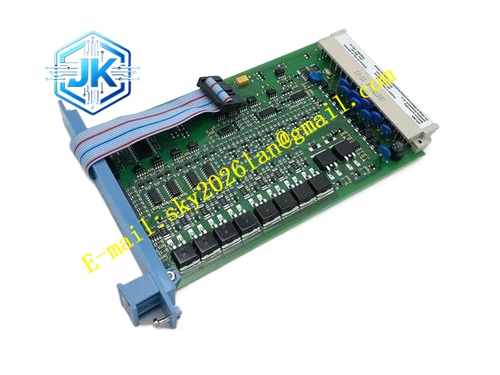

Honeywell FC-SDO-0824V1
技术规格 通道数量：8 路独立数字输出通道 额定输出电压：24V DC 单通道最大输出电流：0.5A 安全认证等级：SIL3 系统总线：FSC 专用背板安全总线 模块供电电压：24V DC 机柜内工作环境温度：0℃ ~ +60℃ 防护等级：IP20，仅允许在密闭工业机柜内部安装 通道隔离耐压：500V 故障诊断响应时间：小于 20ms
功能特点 每一路输出通道搭载独立诊断回路，实时检测回路断线、短路、过流故障，故障信息上传至安全控制器。 通道之间实现电气隔离，单一路通道故障不会蔓延干扰其余通道正常工作。 具备故障锁定机制，故障发生后保持安全状态，人工确认清除故障后，方可复位恢复输出。 上电自动执行全通道自检、内部电路自检、总线通讯自检，自检不通过直接标记模块故障。 输出为失电安全型设计，系统失电、模块故障时，输出回路自动切断，现场设备进入预设安全位置。
应用场景 石油化工装置 SIS 紧急联锁保护系统 锅炉、加热炉燃料气紧急切断控制回路 燃气调压站、LNG 装置安全切断阀驱动控制 化工反应釜超温、超压安全联锁停机回路 油气井口安全关断系统 火力发电厂辅机设备安全保护系统 有毒可燃气体检测联动紧急排风、切断系统
性能参数 背板总线数据刷新周期固定，信号传输抖动控制在毫秒级。 通道短路保护触发速度快，出现短路立刻关断输出，防止模块内部器件烧毁。 模块支持在线故障报警，控制器画面精准定位故障通道编号与故障类型。 连续长期运行 MTBF 平均无故障时间满足 SIL3 系统计算要求。 输出电压压降在额定负载下小于 0.8V，保证现场电磁阀可靠动作。
材质构成 电路板基材为阻燃 FR4 等级板材，满足 UL 阻燃标准。 模块外壳为黑色阻燃工程塑料，耐高温、不易燃烧。 背板连接器接触端子为镀金铜合金，抗氧化，长期插拔接触稳定。 内部功率器件为工业级宽温半导体芯片。 功率器件与外壳之间加装硅胶导热垫片，辅助散热，降低器件工作温升。
结构特征 标准欧式机架插卡结构，匹配 FSC 系列专用系统机架槽位。 模块正面布置多颗 LED 状态指示灯，分别指示模块运行、系统通讯、模块故障、单通道输出状态、通道故障。 背部金手指结构，直接插入机架背板，实现供电、通讯、信号交互。 模块侧边设置防反插卡扣，插装方向错误时无法推入槽位，防止错插损坏硬件。 卡件宽度、高度、深度标准化，同机架可混合搭配 FSC 输入模块、通讯模块、CPU 模块。
工作原理 FSC 安全 CPU 控制器经过安全表决逻辑运算后，通过机架背板总线向本模块下发输出指令。模块内部安全校验电路先校验指令合法性、校验通讯数据完整性，校验通过之后驱动对应通道功率回路导通，输出 24V DC 信号至现场负载。与此同时，每一路通道的反馈采集电路持续采集输出回路电流、电压参数，和理论输出状态对比，当参数偏差超出阈值，判定回路故障，立即切断该通道输出，向控制器上报故障代码，维持安全状态。
安装要求 该模块仅允许安装霍尼韦尔原厂 FSC 配套安全机架槽位内，不可兼容其他品牌机架。 安全机柜保护接地接地电阻小于 4Ω，接地线缆截面积不小于 2.5mm²。 机柜内部保持干燥、低粉尘，机柜配备温控风扇或者空调，避免温度超限。 插拔卡件之前，必须切断对应机架供电电源，禁止带电热插拔。 背板总线接线严格按照 FSC 系统图纸执行，屏蔽层单点接地，杜绝多点接地形成环流。 同机架内强电回路线缆和安全信号线缆分区布线，间距保持大于 10cm。
使用注意事项 现场输出负载线缆单独敷设，和模拟量信号、普通非安全数字量电缆分开走线，减少干扰。 严格禁止带电插拔本模块，带电插拔会造成总线冲击、通道损坏以及安全逻辑误动作。 模块报通道故障时，优先排查现场线路短路、断线、负载线圈损坏，排除外部故障之后再更换卡件。 模块必须和经过 SIL 认证的 FSC 控制器、电源、背板配套使用，混搭非认证配件会丧失 SIL 安全资质。 不允许对模块内部电路、元器件进行改装、短接，改装之后安全认证失效。 模块存放环境保持干燥，长期存放环境湿度控制在 5%~85%，无凝露。
