描述

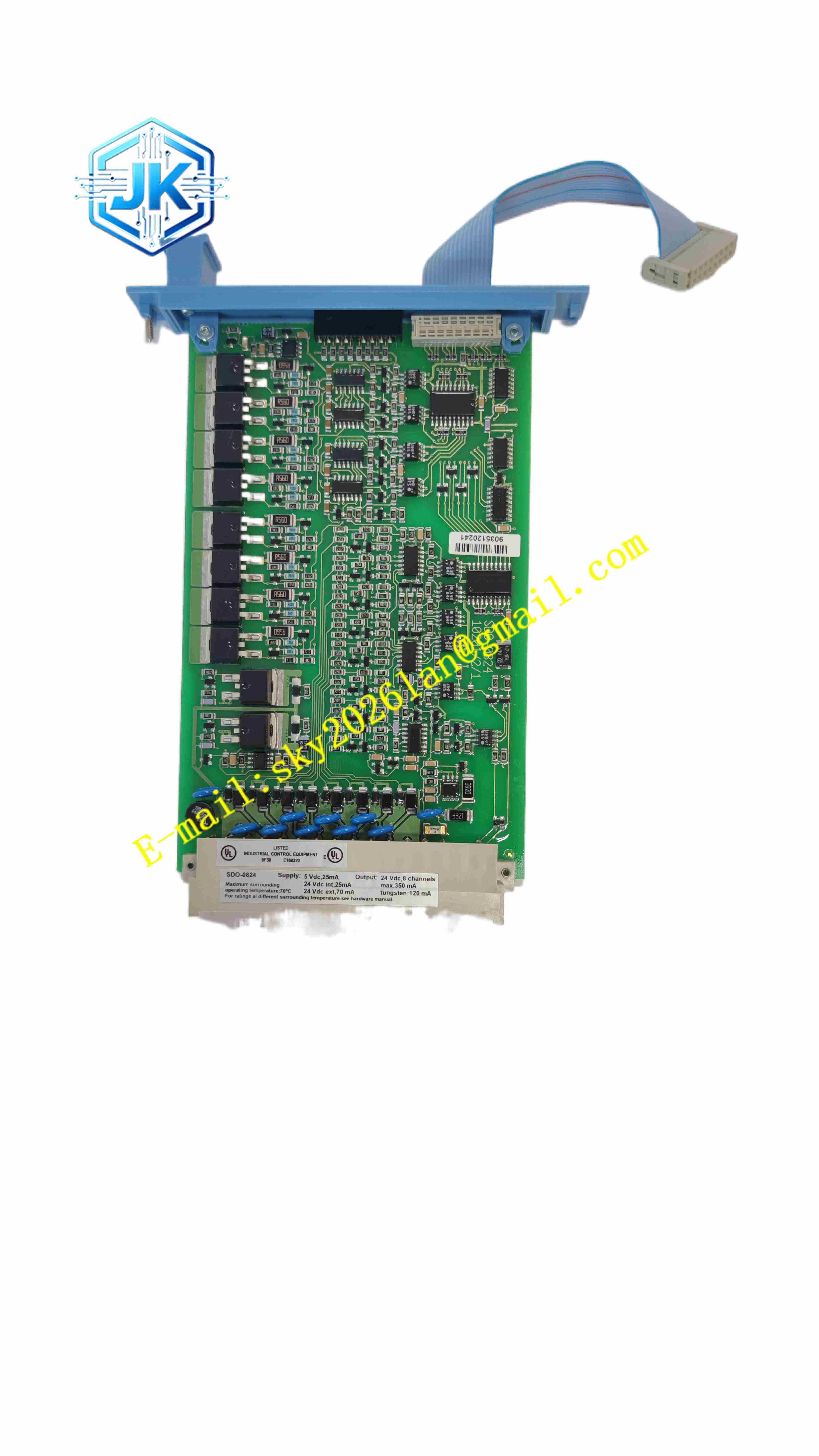

Honeywell FC-SDO-0824 V1.3
技术规格
- 通道数量：8 路安全数字输出通道
- 输出信号：24V DC 开关输出
- 单通道额定输出电流：24mA
- 供电电压：24V DC
- 安全等级：SIL3
- 诊断：负载断线、短路诊断
- 工作温度：-20℃ ~ +60℃
- 防护等级：IP20，机架插拔式
- 通讯：Safety Manager 安全背板总线
- 重量：0.72kg
功能特点
- 8 路安全数字输出，驱动现场电磁阀、安全继电器执行安全动作。
- 每通道负载回路诊断，检测断线、短路故障，实时上报控制器。
- 失电安全设计，模块硬件故障时输出自动切断，进入安全状态。
- 支持热插拔，在线更换模块。
- 前面板 LED 指示灯，独立显示每一路输出状态。
- 光电隔离，系统总线与现场输出回路隔离。
- 电路板三防涂覆，耐受工业粉尘、盐雾。
- 硬件看门狗，模块异常强制输出安全状态。
- 板载存储保存通道组态参数。
- 安全总线校验，接收控制器下发安全指令。
应用场景
- 化工 ESD 紧急停车电磁阀切断控制回路
- 锅炉、透平机组安全保护继电器驱动
- 火气系统声光报警装置驱动
- 海上平台安全阀门执行机构控制
材质构成
- 外壳：阻燃聚碳酸酯塑料机架壳体
- PCB：FR4 三防涂层电路板
- 驱动器件：固态安全驱动芯片
- 背板连接器：镀金接触引脚
- 端子：镀锡铜合金接线端子
- 保护器件：保险丝、TVS 浪涌保护元件
结构特征
- 机架插拔式模块，前端 LED 状态面板，后端背板总线插头。
- 内部电路分区，安全逻辑电路与现场驱动回路电气隔离。
- 被动散热，无风扇。
- 机械防呆卡扣，防止插槽错插。
工作原理 安全控制器通过背板总线下发输出指令，模块内部驱动电路控制输出通道通断，驱动现场电磁阀或者继电器。模块持续监测输出回路负载阻抗，识别断线短路故障。一旦模块内部硬件故障，硬件电路强制切断所有输出，进入安全失电状态，保障安全回路失效安全特性。
安装要求
- 插入机架指定插槽，锁定卡扣。
- 现场负载线缆采用屏蔽线，与动力电缆分开敷设。
- 机架接入 24V DC 电源，机柜可靠保护接地。
- 接线完成后，模拟负载断线短路，校验通道诊断功能。
- 在 Safety Builder 软件配置输出安全逻辑。
使用注意事项
- 输出负载不可超过单通道额定电流。
- 插拔模块前确认系统热插拔条件。
- 备件操作佩戴防静电手环。
- 输出回路故障必须及时排查负载线路。
