描述

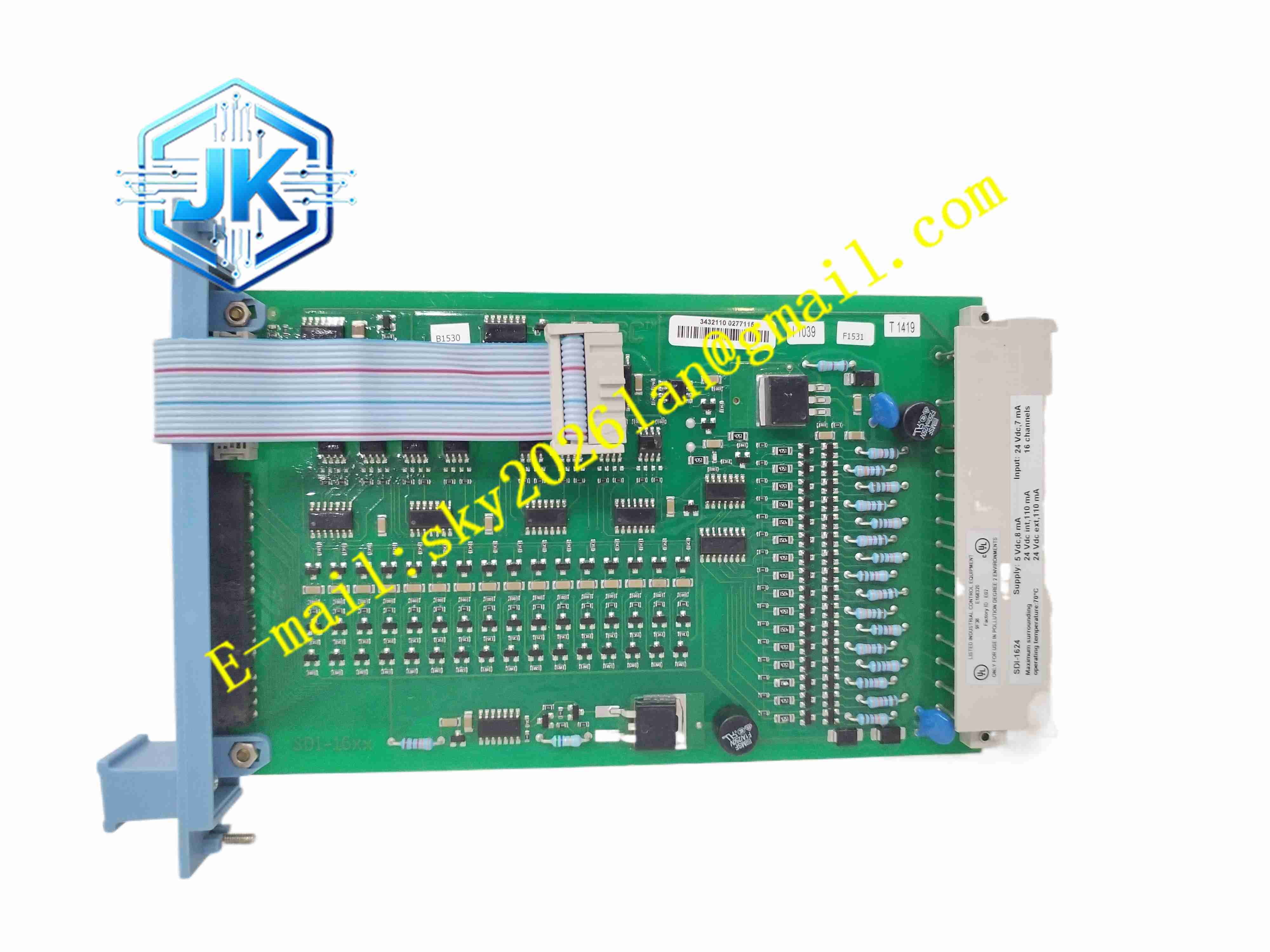

Honeywell FC-SDI-1624
技术规格
- 通道数量：16 路数字量输入通道
- 输入信号：24V DC 开关量信号，兼容无源干接点
- 供电电压：24V DC
- 安全等级：SIL3
- 通道诊断：断线、短路、过压检测
- 工作温度：-20℃ ~ +60℃
- 防护等级：IP20，机架插拔式
- 通讯：Safety Manager 安全背板总线
- 重量：0.7kg
功能特点
- 采集现场安全开关、限位、急停、压力开关的通断状态。
- 每通道独立回路诊断，识别线路断线、短路故障。
- 光电隔离设计，现场回路与系统总线电气隔离。
- 支持热插拔，在线更换模块不中断其他通道运行。
- 前面板 LED 指示灯，独立显示每一路通道状态。
- 硬件故障时，模块自动上报故障至安全控制器。
- 电路板三防涂覆，抵抗粉尘、湿气、盐雾侵蚀。
- 硬件故障覆盖率高，满足 SIL3 安全回路要求。
- 板载存储保存通道组态参数。
- 安全总线传输数据校验，保障开关状态信号可靠。
应用场景
- 化工装置 ESD 紧急停车系统开关量采集
- 火气系统火焰探测器、可燃气体开关信号采集
- 锅炉、透平机组安全限位、急停回路采集
- 海上平台设备安全状态监测
材质构成
- 外壳：阻燃聚碳酸酯塑料机架壳体
- PCB：FR4 三防涂层电路板
- 隔离器件：光电耦合器
- 背板连接器：镀金接触引脚
- 端子：镀锡铜合金接线端子
结构特征
- 机架插拔式模块，前端 LED 状态面板，后端背板总线插头。
- 内部光电隔离电路，分隔现场回路与系统安全总线。
- 被动散热，无风扇。
- 机械防呆卡扣，防止插槽错插。
工作原理 现场开关触点通断信号送入模块端子，信号经过光电隔离电路，转换为数字信号送入模块逻辑单元。模块持续监测回路阻抗，识别断线、短路故障。通道状态与故障信息，通过安全背板总线上传 Safety Manager 控制器，控制器根据开关状态执行安全联锁逻辑。
安装要求
- 插入机架指定插槽，锁定卡扣。
- 现场开关线缆采用屏蔽线，与动力电缆分开敷设。
- 机架接入 24V DC 电源，可靠连接保护接地。
- 完成接线后，模拟触点动作、线路故障，校验通道诊断。
- 在 Safety Builder 软件配置通道类型与故障报警参数。
使用注意事项
- 输入回路不可接入超出 24V DC 额定电压。
- 插拔模块前确认系统热插拔条件。
- 备件操作佩戴防静电手环。
- 通道硬件故障立即更换模块。
