描述

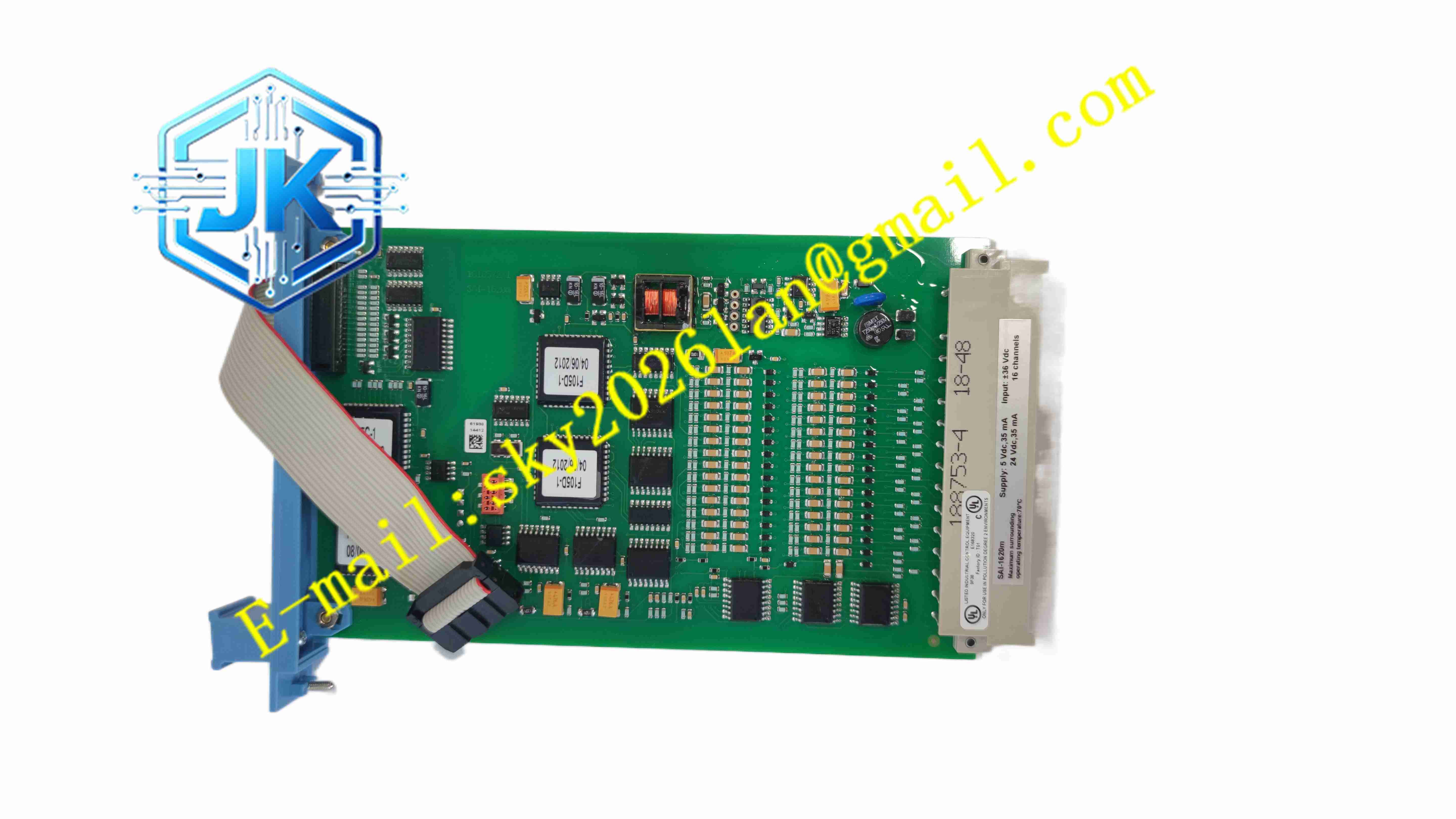

Honeywell FC-SAI-1620M
技术规格
- 通道数量：16 路独立模拟量输入通道
- 输入信号：4~20mA 工业标准电流信号，兼容 0-4V 电压信号
- 信号精度：满量程 0.1%，低温漂设计
- 供电电压：24V DC，电压允许波动范围 – 15%~+20%
- 安全等级：SIL3
- 工作温度：-20℃ ~ +60℃
- 相对湿度：5%~95%，无冷凝
- 防护等级：IP20，仅控制柜机架内部安装
- 通讯接口：FSC/Safety Manager 安全背板总线
- 安装形式：机架插拔式安装
- 重量：0.7kg
功能特点
- 采集工业现场 4-20mA 变送器模拟信号，完成高精度模数转换。
- 支持 HART 协议信号透传，可在线读取 HART 变送器诊断信息。
- 每通道独立断线、短路、超量程故障诊断，故障信息实时上传安全控制器。
- 通道之间、通道与背板总线之间电气隔离，消除地环路干扰。
- 支持模块热插拔，维护更换时不中断其余模块运行。
- 前面板 LED 指示灯独立显示电源、模块运行、通道故障状态。
- 电路板采用三防涂覆，抵御粉尘、盐雾、腐蚀性油气侵蚀。
- 上电及运行周期持续硬件自检，保障安全回路完整性。
- 板载非易失性存储器，保存通道量程、标定参数。
- 安全总线数据校验，保证采集数据传输无失真。
应用场景
- 石油化工装置 SIS 紧急停车系统模拟量采集
- 电厂锅炉、燃气轮机 BMS 燃烧保护系统
- 海上平台火气监测与工艺安全联锁
- 化工储罐压力、液位安全保护回路
- 长输管线安全仪表系统参数采集单元
材质构成
- 印刷电路板：FR4 基材，聚氨酯三防涂层
- 信号芯片：高精度低漂移仪表放大器、A/D 转换芯片
- 背板连接器：镀金边缘接触引脚
- 外壳：阻燃玻纤增强聚碳酸酯塑料
- 端子：镀锡铜合金接线端子
- 保护器件：TVS 瞬态抑制二极管，浪涌防护
结构特征
- 标准机架矩形插拔式模块，前端配置机械锁定卡扣。
- 前面板集成状态 LED 指示灯，后端镀金总线连接器接入机架背板。
- 电路板内部设置电气隔离屏障，分隔现场信号回路与系统安全总线。
- 无风扇被动空气对流散热，消除风机故障风险。
- 机械防呆卡槽，物理限制模块错插至其他插槽。
工作原理 现场变送器 4-20mA 信号送入模块端子，经过信号调理电路与隔离电路，送入模数转换单元，将模拟量转换为数字信号。模块通过安全背板总线，将采集数据传输给 Safety Manager 安全控制器。内置诊断电路持续监测回路阻抗，识别断线、短路、超量程故障，一旦检测异常，立即向控制器发送故障报警信号。控制器依据采集的工艺信号执行安全联锁逻辑判断。
安装要求
- 将模块插入安全控制柜指定机架插槽，扣紧前端锁定卡扣。
- 现场模拟信号线缆采用屏蔽双绞线，屏蔽层单端接地。
- 信号线缆与大功率动力电缆分开敷设，保持安全间距。
- 机架背板完成保护接地，接入机柜专用安全接地排。
- 硬件安装完成后，在 Safety Builder 软件内配置通道量程、报警阈值。
- 接线完成后，模拟断线、短路信号，校验通道诊断功能。
使用注意事项
- 禁止输入超过额定范围的电压电流，避免烧毁采集通道。
- 机柜内部保持干燥，杜绝凝露、油雾、导电粉尘堆积。
- 更换模块前完整备份 SIS 程序与通道配置参数。
- 插拔模块前确认系统允许热插拔操作。
- 拿取备用模块必须佩戴防静电手环。
- 出现持续通道故障、通讯中断时直接更换模块。
