描述

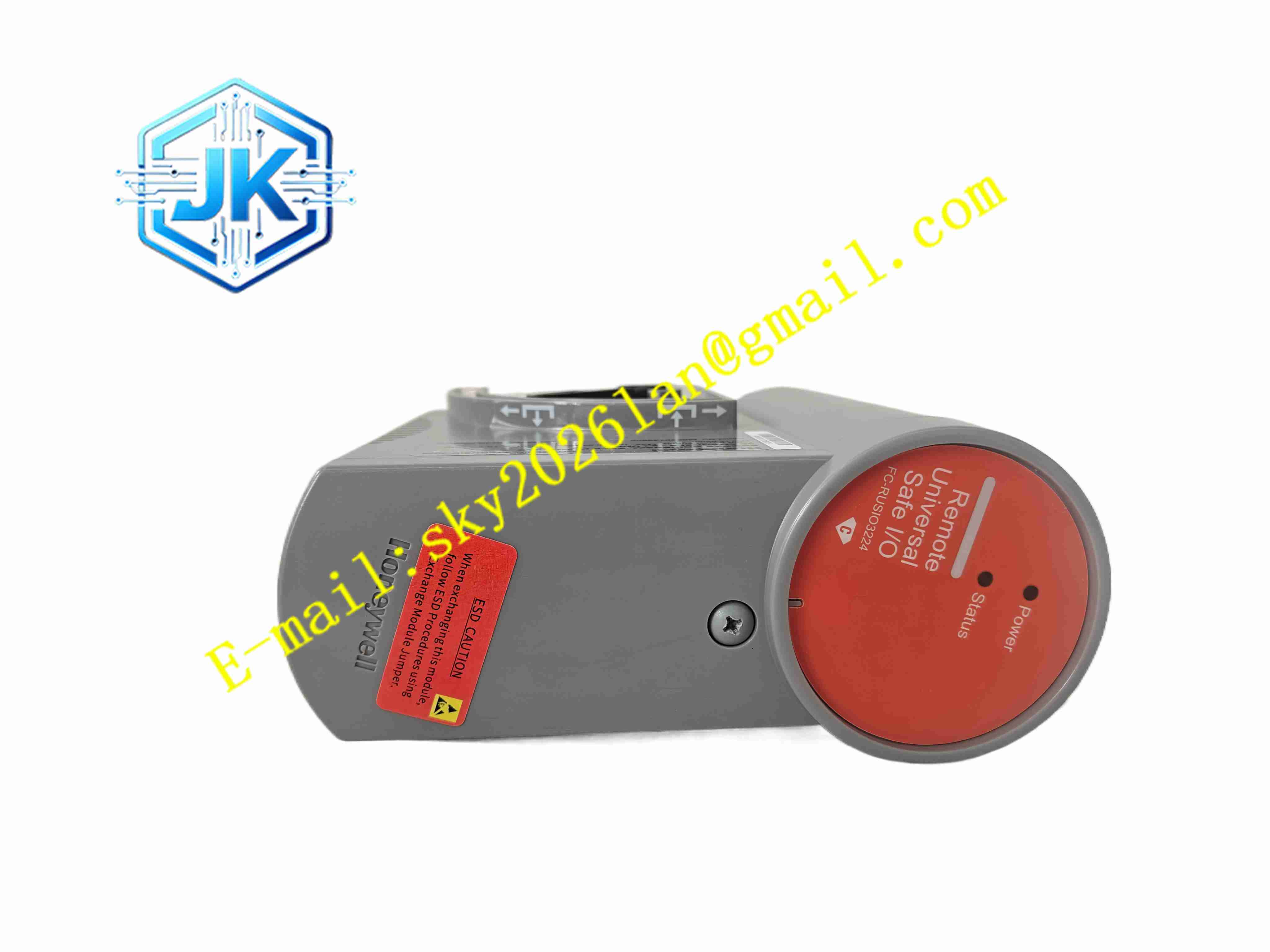

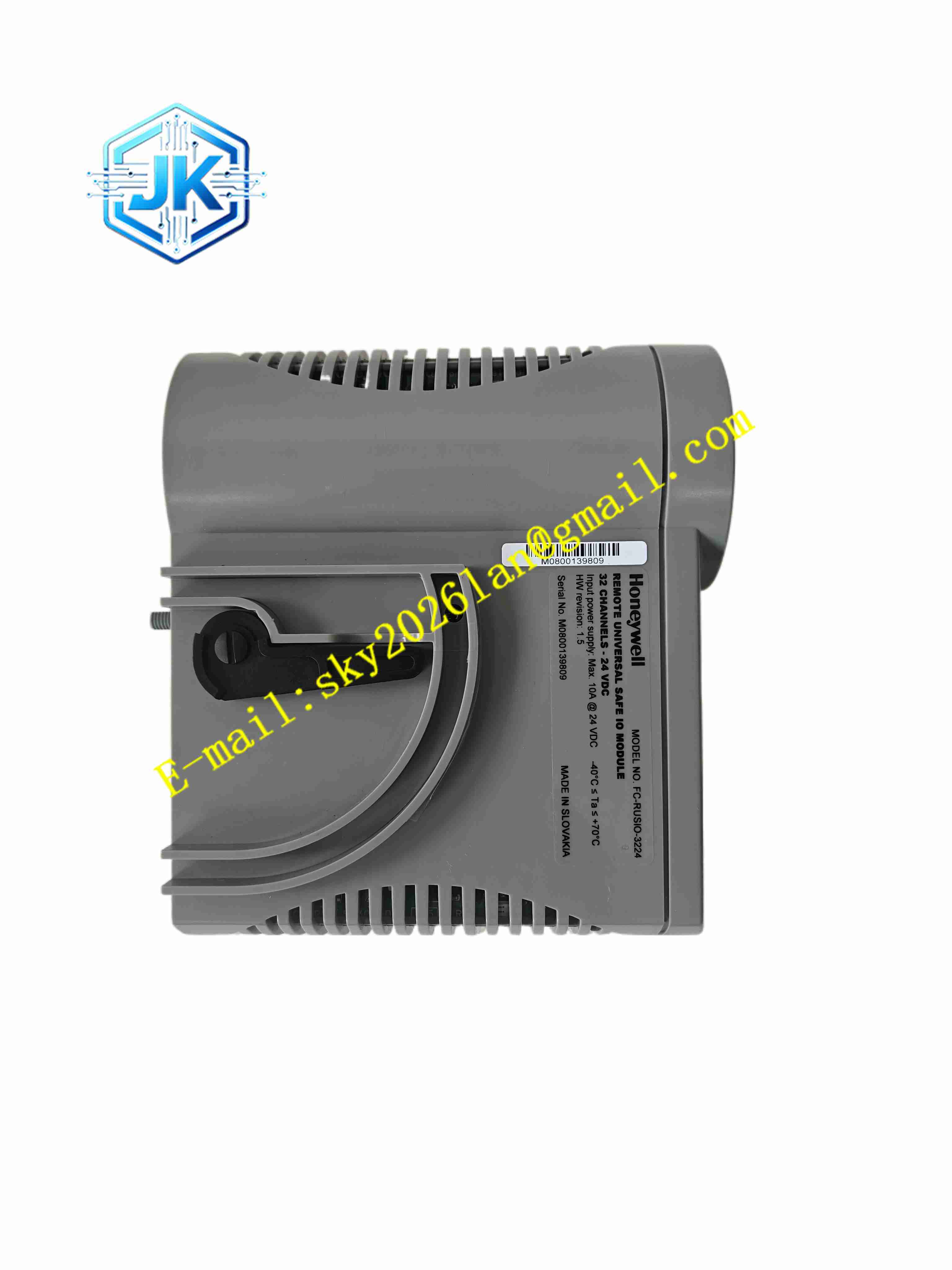

HONEYWELL FC-RUSIO-3224
技术规格
- 通道配置：16 路数字输入，16 路数字继电器输出，通道完全隔离
- 输入信号：DC24V PNP/NPN 信号、干接点信号
- 输出类型：继电器转换接点，单通道阻性负载最大 5A，AC250V / DC30V
- 供电电压：DC24V，支持冗余供电，电压范围 DC24V -15% ~ +30%
- 整机功耗：不含现场负载最大 300mA，带负载整机最大 25W
- 安全等级：SIL3 IEC61508，TÜV 认证
- 工作温度：-40℃ ~ +70℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：10%～95%，无凝露，污染等级 2
- 防护等级：IP20
- 外形尺寸：160mm × 120mm × 90mm
- 重量：0.7kg
功能特点
- 16DI+16DO 一体化集成，输入输出通道相互电气隔离，单通道故障不会蔓延至其他通道
- 输入通道支持 PNP、NPN 以及无源干接点，无需硬件改动即可切换信号类型
- 输出采用继电器接点，具备大容量带载能力，可直接驱动现场电磁阀、报警喇叭、接触器
- 内置硬件回路诊断，实时检测输入回路断线、短路，输出接点粘连、负载断线故障
- 冗余电源输入，单路供电失效时模块维持正常工作，提升系统连续运行能力
- 支持 SM 安全系统总线通讯，远程 I/O 数据实时上传至安全控制器
- 前面板独立 LED 状态指示灯，每通道状态可视化，快速定位故障点位
- 模块内置反极性保护，电源接反时保险丝熔断保护内部电路
- 高诊断覆盖率，满足 SIL3 安全回路的故障检测要求，故障状态下进入安全失活模式
应用场景
- 石油化工 SIS 安全仪表系统远程现场 I/O 采集与联锁输出
- 天然气处理厂、油气井口紧急停车系统远程信号采集
- 火力发电厂锅炉、透平机组安全保护远程 I/O 站
- 煤化工、加氢装置现场分散式安全联锁信号采集
- LNG 接收站、海上平台安全仪表远程信号单元
材质构成
- 外壳：阻燃玻纤增强工程塑料壳体
- PCB 主板：FR4 多层工业玻纤电路板，全板三防涂覆
- 核心器件：光电隔离芯片、继电器驱动芯片、总线通讯芯片
- 输出元件：工业级密封电磁继电器，镀金接点
- 无源元件：金属膜精密采样电阻、低漏电流薄膜电容、压敏浪涌吸收器件
- 接线端子：螺丝紧固镀铜接线端子，阻燃绝缘基座
结构特征
- 模块化独立单元壳体，支持控制柜内 DIN 导轨安装
- 壳体正面布置电源指示灯、通讯指示灯、通道状态指示灯
- 壳体内部电路分区，输入信号区、输出功率区、总线通讯区物理隔离
- 内部设置两路独立电源回路，实现冗余供电的硬件隔离
- 壳体侧面卡扣结构，导轨拆装便捷，端子分区标识清晰，区分输入、输出、电源、通讯端子
工作原理 模块接入冗余 DC24V 电源，现场安全开关、限位接点接入数字输入通道，信号经光电隔离后转换为数字信号，通过安全总线传输至 Safety Manager 安全控制器。控制器下发联锁输出指令，模块内部驱动电路控制继电器吸合或断开，驱动现场电磁阀、报警设备。模块持续对每一路输入输出回路做电气监测，一旦检测断线、短路、继电器粘连故障，立即将故障代码上传安全控制器，同时面板对应通道故障灯点亮。系统触发安全停机时，所有输出继电器强制释放，现场执行元件进入安全状态。
安装要求
- 安装在室内防爆控制柜内，使用 35mm 标准 DIN 导轨卡扣固定
- 现场信号线缆采用屏蔽双绞线，屏蔽层在控制柜侧单点接地
- 信号电缆与动力电缆分开敷设，远离变频器、大功率接触器，降低电磁干扰
- 模块供电回路加装熔断器，冗余两路电源分别独立布线
- 机柜保持通风，环境温度维持在 – 40℃～+70℃，柜内无凝露
- 上电前在 Safety Manager 软件配置通道类型、故障响应逻辑
- 安装完成后逐通道做回路测试，验证信号采集与联锁输出动作
使用注意事项
- 继电器输出接点严禁超过额定电压、额定电流，超负荷会造成接点熔焊永久损坏
- 电感负载回路必须配套续流吸收元件，抑制反向电动势
- 模块通讯总线采用专用屏蔽电缆，总线两端设置终端电阻
- 更换模块前断开两路供电电源，等待内部电容放电
- 维护操作佩戴防静电手环，静电会损坏内部通讯与诊断芯片
- 备件存放于防静电防潮密封包装，避免长期暴露在粉尘、潮湿环境
