HONEYWELL FC-PSU-UNI2450U V2

技术规格
品牌：Honeywell
型号：FC-PSU-UNI2450U V2 / V2.1
产品类型：系统电源单元
适用系统：Honeywell Safety Manager / FSC
输入电压：110~240V AC（工作范围 93~253V AC）
输入频率：47~63Hz
输出电压：25V DC 或 28V DC（可设置）
输出电流：25V DC 时 48A（-5°C 至 +50°C），28V DC 时 43A（-5°C 至 +50°C）
效率：230V AC 时大于 87%
纹波和噪声：小于 40mVpp
保持时间：满载时 100ms
隔离电压：输入到输出 3750Vrms（1 分钟）
工作温度：-5°C 至 +70°C
存储温度：-25°C 至 +85°C
空载功耗：13W
涌入电流：小于 15A
重量：约 5.7kg
认证：CE、TUV、UL、CSA、CID2、UL508

功能特点
大容量 24V DC 系统供电
115/230V AC 宽范围输入
输出电压可设置为 25V 或 28V DC
高效率开关电源设计
低纹波噪声保证供电质量
完善的诊断和告警功能
欠压告警继电器输出
LED 状态指示（过温、风扇、电压异常）
符合多项国际安全认证
适合 Safety Manager 系统机柜安装

应用场景
Safety Manager 系统机柜供电
FSC 系统电源单元
过程工业安全仪表系统
石油化工安全控制
油气设施 SIS 系统
电力安全保护系统
需要大容量 24V DC 供电的安全系统
高可靠性连续运行场合

性能参数
输入电压：110240V AC
输入频率：4763Hz
输出电压：25V DC 或 28V DC
输出电流：25V DC 时 48A，28V DC 时 43A
效率：大于 87%
纹波噪声：小于 40mVpp
保持时间：100ms（满载）
隔离电压：3750Vrms
工作温度：-5°C 至 +70°C
存储温度：-25°C 至 +85°C
重量：5.7kg
认证：CE、TUV、UL、CSA、CID2、UL508

材质构成
金属机箱外壳
开关电源主电路
输入滤波和整流电路
输出稳压电路
风扇散热系统
诊断和告警电路
欠压告警继电器
LED 状态指示灯
IEC 电源输入插座
Phoenix 直流输出端子
报警触点端子

结构特征
标准机架式电源单元外形

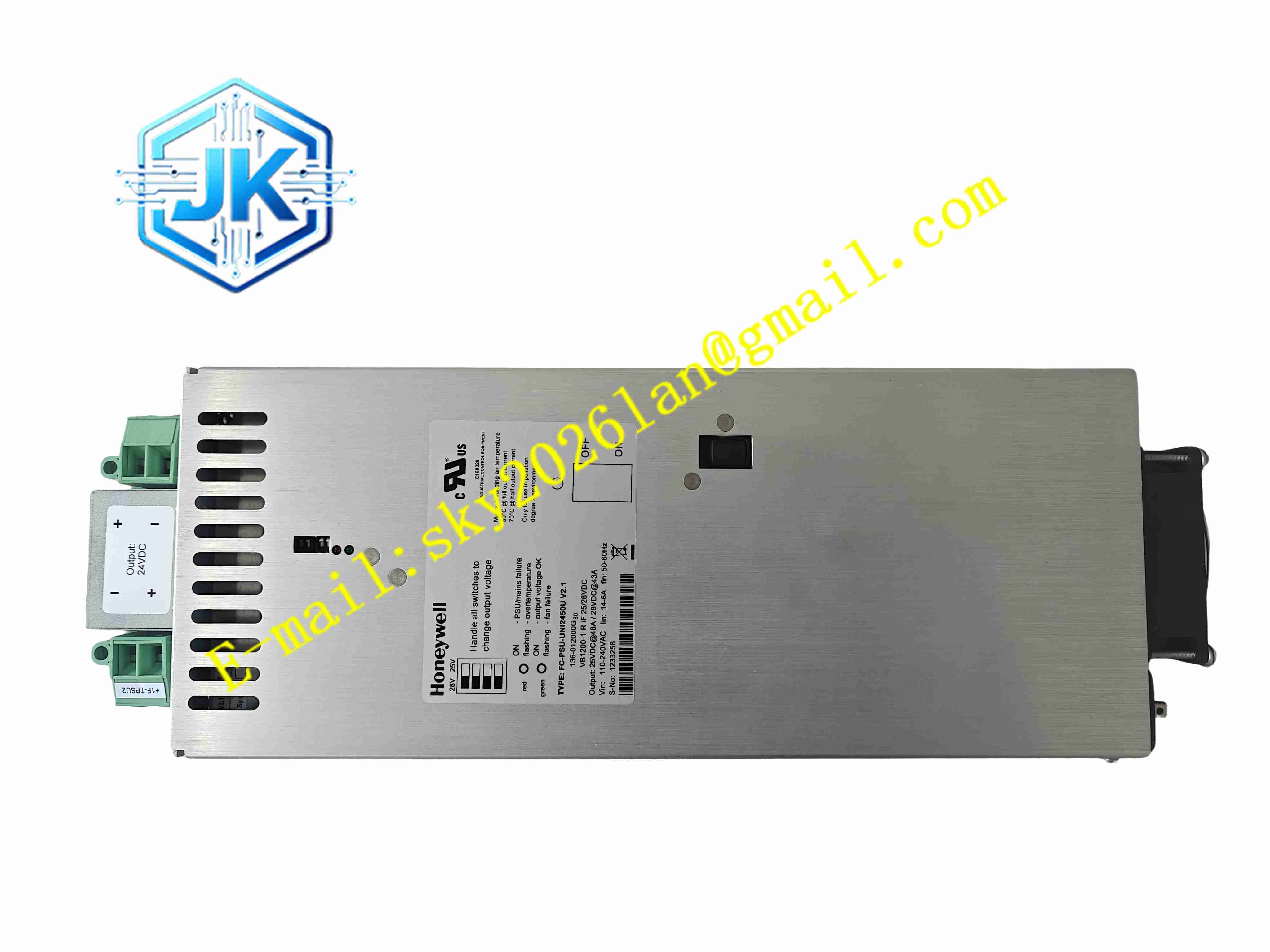

尺寸约 420.5mm × 140mm × 90mm

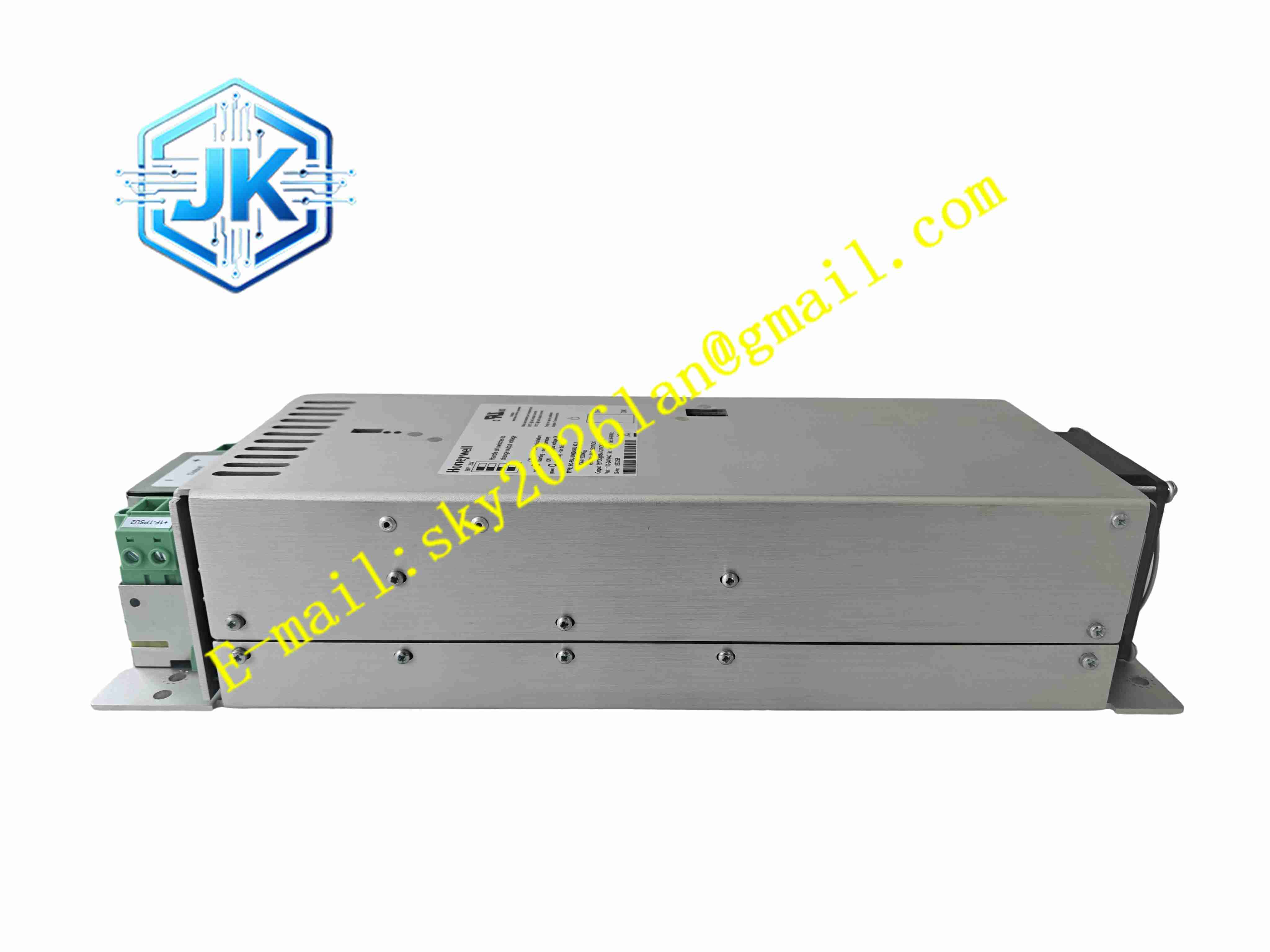

正面或侧面设置 LED 状态指示灯
IEC 60320 C20 交流输入插座
Phoenix 直流输出端子带锁定螺钉
3 极 Phoenix 报警触点插座
内置风扇散热系统
金属机箱提供机械保护和散热
型号和版本标识清晰

工作原理
FC-PSU-UNI2450U V2 将 115/230V AC 输入电压通过开关电源转换为稳定的 25V 或 28V DC 输出，为 Safety Manager 系统机柜内的所有模块供电。模块持续监测内部温度、风扇转速和输出电压状态。当输出电压低于 22V DC 时，欠压告警继电器动作；当检测到过温、风扇故障或电压异常时，LED 指示灯显示相应故障状态，提醒维护人员及时处理。

安装要求
安装在 Safety Manager 系统机柜指定位置
确认交流输入电压在 110~240V AC 范围内
正确连接 IEC 交流电源输入
直流输出端子接线应牢固，使用锁定螺钉固定
报警触点按系统要求接线
确保风扇进风和出风通道畅通
保持机柜内环境温度在 -5°C 至 +70°C 范围内
上电后检查 LED 状态和输出电压

使用注意事项
仅用于 Honeywell Safety Manager / FSC 系统
输出电压设置应与系统要求一致
不得超出额定输出电流
定期检查风扇运转和 LED 状态
保持机柜内湿度在 40%~60% 之间
防止腐蚀性气体和金属粉尘进入机柜
更换或维护前应先断开交流输入
具体参数以 Honeywell 官方技术手册和模块铭牌为准
