描述

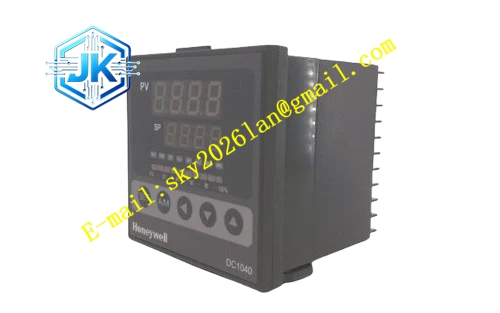

Honeywell DC1040CR-101-000-E
技术规格
- 输入类型：J/K/T 型热电偶、Pt100 热电阻
- 输出类型：单刀双掷机电继电器，2A/250V AC
- 供电电压：100-240V AC 宽幅通用输入
- 显示方式：双行 4 位 LCD，同步显示过程值与设定值
- 控制模式：位式控制、PID 自整定
- 测量精度：±0.3% 满量程
- 开孔尺寸：48×48mm 面板嵌入式安装
功能特点 PID 自整定功能，设备启动时自动计算最优控制参数。 通用传感器输入，前面板菜单可配置适配所有支持的热电偶与热电阻。 两路独立报警输出，触发高温、低温偏差报警。 软启动输出，降低加热负载上电冲击电流。 前面板按键锁，防止无关人员误改设定值。 可配置加热或冷却控制动作方向。
应用场景 包装机械加热区温度控制 实验炉与烘箱温度调节 塑料挤出机料筒温度控制 小型工艺锅炉水温监测 存量模拟温度控制器故障备件替换
性能参数
- PID 控制精度：±0.5℃
- 继电器机械寿命：10 万次动作
- 采样周期：0.5 秒
- 工作湿度：20%-80% 无结露
- 绝缘电阻：≥100MΩ
材质构成 阻燃 ABS 前面板 铝制面板安装壳体 环氧 PCB 电路板 机电继电器输出组件 玻璃 LCD 观察窗 不锈钢面板安装卡簧
结构特征 方形 48×48mm 面板嵌入式外形。 前面板集成 LCD 显示屏与三个操作按键。 后部螺钉端子连接供电、传感器与输出接线。 一体式安装卡簧固定在面板开孔背面。 前面板密封防溅。
工作原理 温度传感器连接控制器输入端子，将过程温度信号传输至内部 ADC 采样。微处理器将实测温度与用户设定值对比，通过 PID 运算计算所需输出动作，驱动继电器通断控制外部加热器或冷却阀，形成闭环控制。自整定模式下控制器执行受控设定值阶跃变化，观察过程响应计算最优 P、I、D 参数。报警阈值触发时专用报警继电器动作，输出报警信号。
安装要求 将控制器装入 48×48mm 面板开孔，用后部卡簧固定。 热电偶输入使用对应型号补偿导线接线。 负载接线接至继电器输出端子，负载不得超过 2A 额定值。 上电后在前面板菜单配置传感器类型与控制参数。 运行自整定优化控制回路性能。
使用注意事项 继电器输出负载不得超过 2A，大负载需外接接触器。 热电偶延长线必须匹配传感器型号，错接导线会造成测量误差。 前面板不适用冲洗环境安装，需避免直接喷水。 高频通断场景需采用固态继电器输出，继电器触点无法适应每秒 1 次以上的切换频率。
