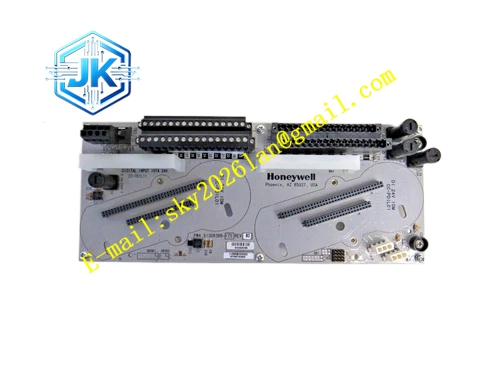

HONEYWELL CC-TDIL11
技术规格： 适配 C 系列冗余 DI 输入模块；单底座集成多路独立数字量输入通道；支持 24VDC 有源输入与干接点无源输入；每通道具备独立限流、反向电压保护；通道间电气隔离；端子采用可拔插分体结构；工作温度 0℃至 60℃；存储温度 – 40℃至 85℃；工作相对湿度 5% 至 95%，无凝露；背板总线匹配 C 系列 I/O 链路；具备 UL、CE 认证。
功能特点： 提供现场开关信号的接线端子，将现场线路与电子卡件物理分隔，回路校验、线路检修时无需拔出核心 IOM 卡件；内置信号滤波电路，滤除现场接触器、电机启停产生的脉冲干扰；支持通道断线诊断，检测干接点回路断线、线路短路故障并上传报警；支持双 IOM 卡件同时挂载在同一块 IOTA 底座上，实现通道冗余；单通道线路故障不会影响其余通道信号采集；端子排可整体拔出，方便断电核对回路。
应用场景： 化工装置泵、阀门状态反馈信号采集；电厂辅机开关量状态监测；油气场站压力开关、液位开关信号接入；制药生产线设备启停状态 DCS 采集。
性能参数： 端子接触电阻长期稳定，冷热循环工况下无偏移；滤波电路抑制高频电磁干扰；断线诊断响应速度满足 DCS 报警时序；隔离电路阻断现场异常高压反向灌入 IOM 卡件。
材质构成： 底座绝缘基体为改性耐高温阻燃尼龙；接线端子为铜合金镀金，抗氧化耐腐蚀；背板连接器触点镀金；内部信号调理电路板基材为 FR4 阻燃多层板，板载 G3 级别三防涂层。
结构特征： C 系列 I/O 机架槽位立式安装结构；正面配置可拆卸端子排，每个通道印刷清晰通道编号与信号标识；背部专用连接器对接数字量输入 IOM 卡件；底座带有防呆定位凸起，型号不匹配的卡件无法装配；两侧设置弹性卡扣，卡入机架后自动锁定。
工作原理： 现场开关设备输出的干接点或者 24VDC 有源信号接入底座前端接线端子，信号经过底座内部限流、滤波电路处理，通过背部连接器传输至冗余数字量输入 IOM 卡件；底座持续监测回路电阻，识别线路开路、短路故障并将诊断信息同步送给卡件；冗余双 IOM 同时读取同一底座信号，系统自动表决，单块 IOM 故障时不中断信号采集。
安装要求： 垂直安装于 C 系列标准 I/O 机架槽位，配套对应型号数字量输入 IOM 模块；开关信号线选用屏蔽双绞线，屏蔽层机柜单点接地；信号线缆和大功率动力电缆分槽敷设，间距大于 30 厘米；接线紧固扭矩遵循规格书标准，防止端子发热虚接；机柜接地电阻≤4Ω。
使用注意事项： 底座只适配 C 系列冗余 DI 模块，不可搭配模拟量 IOM 卡件；拔下端子排前确认工艺工况，必要时做好信号旁路，避免联锁误动作；接入信号电压不可超过额定 24VDC 范围；底座内部调理电路损坏需要整体更换，不支持单独更换板上元器件。
