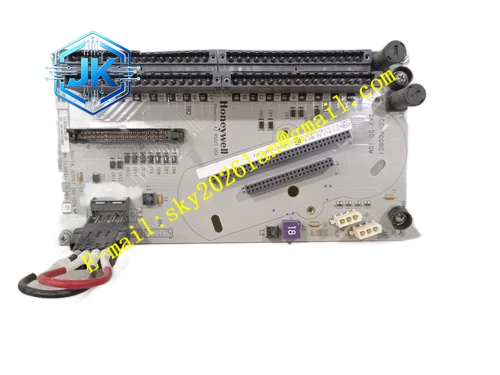

Honeywell CC-PCNT02
技术规格： 独立双通道高速脉冲输入；单通道最高计数频率 1MHz；32 位无符号计数寄存器；支持 NPN 集电极开路、PNP 源型、TTL 差分正交 A/B 相编码器信号；输入电压 0-30VDC；可配置防抖时间 10μs~10ms；支持单向计数、双向正交判向、频率测量；背板 C 系列总线供电；工作温度 0℃至 60℃；存储温度 – 40℃至 85℃；湿度 5% 至 95% 无凝露。
功能特点： 硬件级脉冲采集，不依赖控制器扫描周期，不会丢失高频脉冲；正交 A/B 相输入自动识别转动方向，实现加计数、减计数；支持脉冲比例换算，直接输出工程单位流量值；具备脉冲丢失、线路断线诊断；计数数值在掉电时可选择非易失存储；面板指示灯显示模块运行、通讯、通道脉冲状态。
应用场景： 脉冲式流量计流量累计计量；生产线编码器长度、位置测量；电机、风机高速转速监测；皮带秤脉冲采集；包装设备同步定位计数。
性能参数： 最高 1MHz 脉冲下无脉冲漏采；正交相位识别精度满足高速编码器采样；防抖滤波参数软件可组态，适配机械触点脉冲与电子脉冲；计数溢出自动翻滚，同时标记溢出事件。
材质构成： FR4 多层阻燃 PCB，三防涂覆；高速数字逻辑芯片；背板金手指镀金；面板阻燃 PC；输入回路 ESD、浪涌保护器件。
结构特征： C 系列标准单槽立式 IOM 卡件；前端面板布置电源、运行、脉冲、故障 LED 指示灯；两侧弹性锁定卡扣；背部连接器对接计数专用 IOTA 底座；防呆结构，普通 AI/DI 底座不能装配。
工作原理： 现场脉冲传感器、编码器的 A/B 相脉冲信号送入配套 IOTA 底座，信号调理后送入 CC-PCNT02；模块硬件逻辑单元捕捉脉冲边沿，正交模式下对比 A、B 相相位差判定转向，更新 32 位计数值；频率模式下统计单位时间脉冲数量换算转速或流量；计数值、诊断状态通过背板总线周期性上传 C300 控制器。
安装要求： 垂直安装在 C 系列 I/O 机架，配套对应计数 IOTA；脉冲信号线选用差分屏蔽双绞线，屏蔽层机柜单点接地；脉冲线缆远离变频器、大功率电机动力电缆；机柜接地电阻≤4Ω。
使用注意事项： 脉冲信号类型（NPN/PNP/ 差分）必须在 Control Builder 软件内正确组态；机械触点脉冲需要设置合适防抖时间；在线更换模块前，做好流量累计值记录；不可接入超过 30VDC 的脉冲信号。
