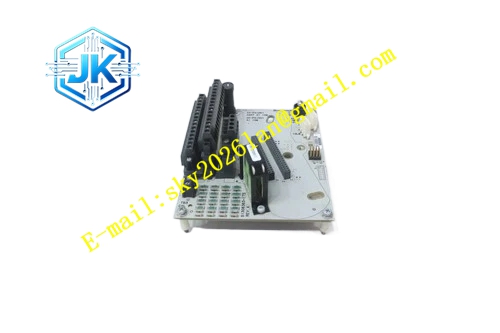

HONEYWELL CC‑PAOH01
技术规格 机架 24VDC 背板供电；16 路隔离模拟输出通道；输出信号 4‑20mA；16 位数模转换；内置 HART 调制解调单元；通道组隔离；支持热插拔；适配 CC‑TAOX01 端子底座；满负载功耗 8W。
功能特点 接收控制器下发调节指令，输出 4‑20mA 模拟信号控制现场执行机构；双向 HART 通信，读写智能阀门定位器参数、故障信息；输出回路短路、开路故障检测；硬件自诊断，模块故障上传控制系统；支持冗余配置；模块热插拔维护不中断其余回路运行。
应用场景 化工、炼油、油气行业 DCS 控制系统机柜；调节阀、智能阀门定位器控制回路；工艺流量、液位、压力闭环调节输出；需要 HART 对现场阀门做远程维护的控制站。
性能参数 工作温度‑40℃~70℃；湿度 5%‑95% 无凝露；输出精度 ±0.05% FS；隔离耐压 1500VAC；符合 CE、RoHS、IEC61131‑2 标准。
材质构成 FR‑4 多层印制电路板，可选 G3 三防涂层；镀金背板金手指连接器；高精度数模转换芯片；HART 通信元器件；浪涌抑制保护元件；阻燃防静电塑料面板。
结构特征 C 系列机架插卡结构；面板配备通道运行、故障 LED 状态指示灯；后侧金手指对接机架背板；底部插接配套 IOTA 端子底座；防呆定位凸起；面板印刷硬件型号版本编码。
工作原理 C300 控制器通过背板总线下发输出设定值，模块内部数模转换芯片将数字控制量转换为 4‑20mA 模拟电流信号，经过隔离电路输送到底座，驱动现场阀门定位器；HART 电路完成和现场智能执行器双向报文交互，读取阀门行程、报警信息；实时监测输出回路电流，识别开路、短路故障，向 DCS 系统推送故障报警信号。
安装要求 拆装佩戴防静电手环；完全插入机架槽位锁紧卡扣；搭配对应型号 IOTA 端子底座；机柜接地可靠；现场信号线缆屏蔽层单点接地；确认固件版本与控制器兼容。
使用注意事项 禁止带电插拔模块；输出回路负载不得超过模块额定负载；模拟控制线与动力电缆分开敷设；回路异常优先排查现场阀门定位器与接线；禁止对板卡三防涂层做溶剂擦拭。
