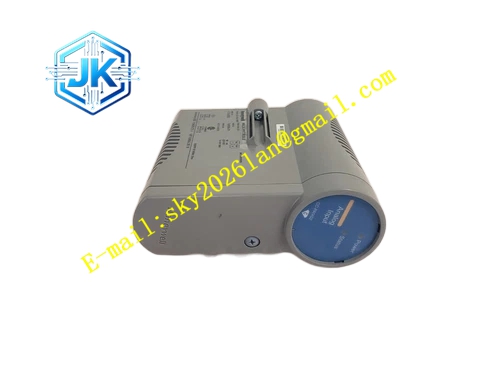

HONEYWELL CC-PAIX02
技术规格： 通道数量 8 路，通道间电气隔离；支持 4-20mA 电流、0-10V 电压信号输入；ADC 分辨率 16 位；25℃下满量程精度 ±0.05%；全通道刷新时间 100ms；隔离耐压 1500V 交流（通道至背板）；背板 24VDC 供电，典型功耗 120mA；支持 HART7 协议信号透传；单极点 RC 滤波，截止频率 6.5Hz；共模抑制 70dB；工作温度 – 20℃~70℃；湿度 5%~95% 无凝露。
功能特点： 每一路通道独立隔离，单通道故障不会波及其他采集通道；内置完整诊断功能，检测回路开路、短路、信号超量程；HART 信号透传，控制系统可远程读取智能变送器的设备诊断信息、多变量数据；支持通道软件独立配置信号类型；具备过压保护，承受瞬时高压冲击；支持冗余 IOTA 底座，实现主备模块无扰切换。
应用场景： 化工反应器高精度温度压力闭环控制、油气长输管线压力监测、电站汽轮机振动参数采集、制药 GMP 合规工艺参数记录、水处理精密流量监测等对信号精度与设备诊断有高要求的工艺回路。
性能参数： 通道间串扰低于 – 60dB；常态 60Hz 抑制 19dB；最大差分输入电压 ±30V；电压模式输入阻抗大于 10MΩ；长期温漂控制在 20ppm/℃以内；回路供电具备限流保护，适配两线制 HART 变送器。
材质构成： PCB 电路板采用 G3 三防 conformal 涂层，FR4 阻燃基板；外壳为抗老化阻燃 PC 塑料；背板连接器镀金，抗氧化；IOTA 端子底座绝缘件为改性尼龙，接线端子为镀银铜合金。
结构特征： 单槽立式机架安装结构，模块本体与 IOTA 端子底座分离；正面集成电源、通讯、故障 LED 指示灯；模块两侧带弹性卡扣，与机架牢固锁定；IOTA 底座提供两级可分离接线端子，方便现场布线与检修。
工作原理： 现场变送器输出 4-20mA 叠加 HART 数字信号，接入 IOTA 端子完成信号调理，送入模块 ADC 单元进行模数转换；模拟测量值通过背板总线上传至 C300 控制器；HART 数字信号在模块内部完成透传，上位机资产管理软件可直接和现场智能仪表通讯，读取设备状态、诊断信息；模块实时监测线路电气状态，故障信号上传报警。
安装要求： 安装在 C 系列专用 I/O 机架插槽，配套底座选用 CC-TAIX01 非冗余底座或 CC-TAIX11 冗余底座；信号线采用屏蔽双绞线，单端机柜接地；强弱电缆分槽敷设，避免电磁干扰；机柜内温湿度维持在模块额定区间；安装前核对型号，确认底座与模块型号匹配。
使用注意事项： 模块不支持热电偶、热电阻直接采集，需外接温度变送器转换为 4-20mA；HART 通讯需在系统软件中开启对应通道 HART 功能；带电插拔模块必须使用防静电工具；严禁在模块端子上接入超过 ±30V 的差分电压；定期查看 LED 报警灯，及时处理回路故障。
